Назначение и область применения

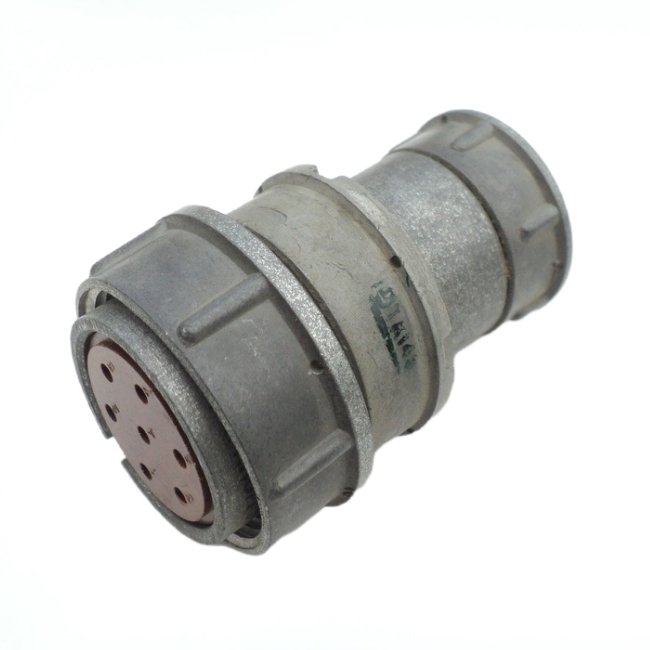

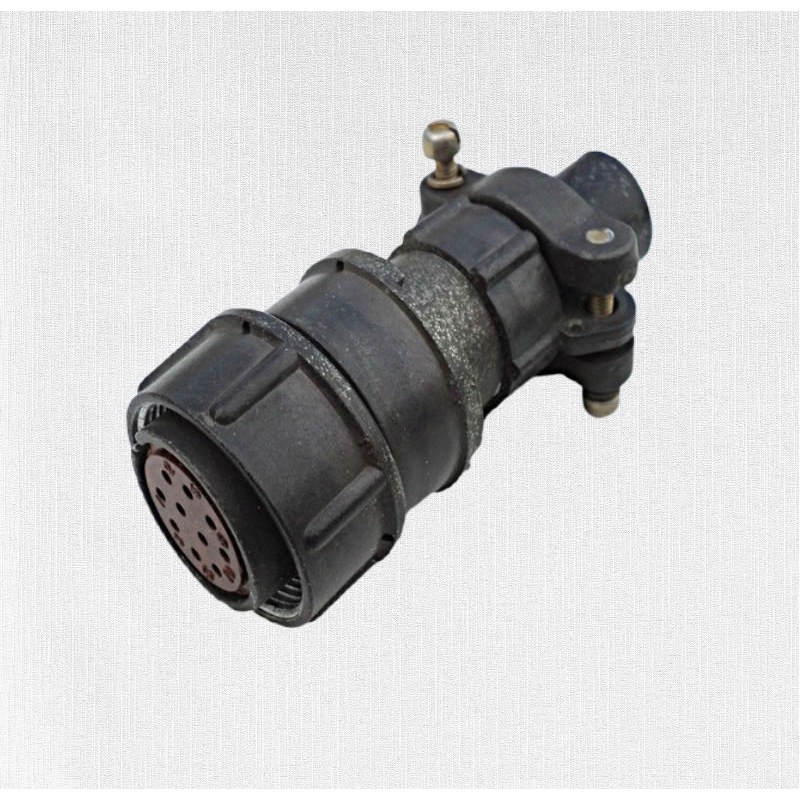

Кабельная розетка 2РМ22КПН10Г1В1 относится к серии низкочастотных цилиндрических соединителей 2РМ и предназначена для коммутации электрических цепей постоянного и переменного тока. Изделие используется в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных систем и других устройств, где требуется надёжное разъёмное соединение кабельных линий.

Розетка рассчитана на работу с кабелями как экранированного, так и неэкранированного типа. Сочленение с ответной частью выполняется посредством резьбовой фиксации, что обеспечивает устойчивость соединения к вибрационным и механическим нагрузкам. Конструкция допускает эксплуатацию в широком диапазоне климатических условий, включая исполнение для умеренного и холодного климата по группе УХЛ.

Электрические характеристики

Соединитель имеет десять контактов и рассчитан на максимальное рабочее напряжение 560 В. Основные электрические параметры изделия:

• Токовая нагрузка на одиночный контакт — до 7 А.
• Максимальная суммарная токовая нагрузка — 58 А.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.

Серебряное покрытие контактов, обозначаемое литерой «В» в маркировке, способствует стабильному электрическому контакту и снижению переходного сопротивления в процессе эксплуатации.

Конструкция и материалы

Корпус розетки изготавливается из алюминиевого сплава АЛ-11, что обеспечивает сочетание прочности и относительно небольшой массы. Изолятор выполнен из прессованного материала АГ-4, отличающегося высокой электрической прочностью и стойкостью к механическим воздействиям.

Тип соединителя — негерметичный цилиндрический. Резьбовой механизм сочленения гарантирует плотное прилегание контактных пар и исключает самопроизвольное разъединение при вибрациях.

Условия эксплуатации и надёжность

Розетка сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие допускает эксплуатацию при повышенной относительной влажности до 98 процентов при температуре плюс 25 градусов Цельсия.

По устойчивости к механическим воздействиям соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения до 490 метров на секунду в квадрате. Одиночный механический удар допускается с ускорением до 5000 метров на секунду в квадрате.

Минимальный срок службы составляет не менее 1000 часов работы. Количество допустимых циклов сочленения и расчленения — до 500. Срок хранения изделия — до 15 лет, что подтверждает длительную сохраняемость характеристик при соблюдении условий хранения.

Монтаж и совместимость

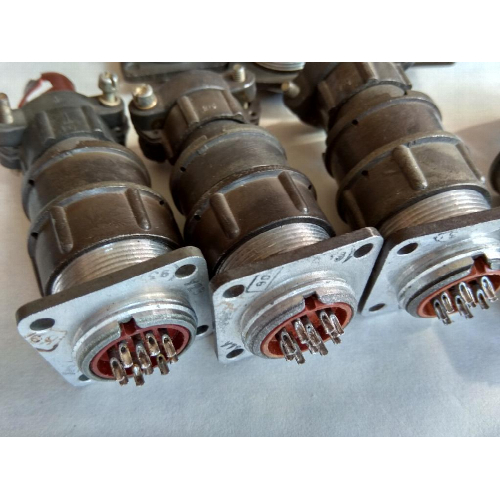

Розетка 2РМ22КПН10Г1В1 предназначена для монтажа на кабеле и ориентирована на сочленение с ответными вилочными частями серии 2РМ, имеющими соответствующее количество контактов и резьбовое соединение. При выборе ответной части необходимо учитывать типоразмер корпуса 22 и схему расположения контактов, определяемую условным обозначением.

Изделие не требует специального инструмента для подключения кабеля, однако при пайке проводников следует учитывать тепловой режим изолятора и контактной группы во избежание повреждения элементов конструкции.
