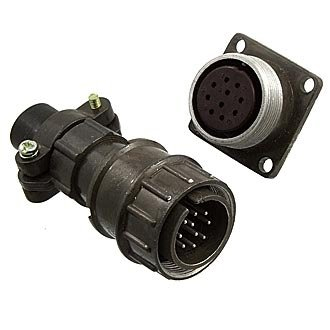

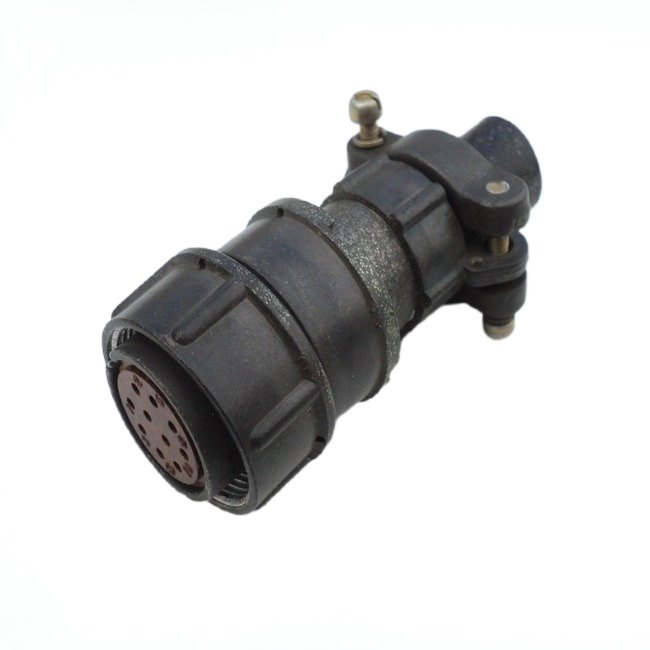

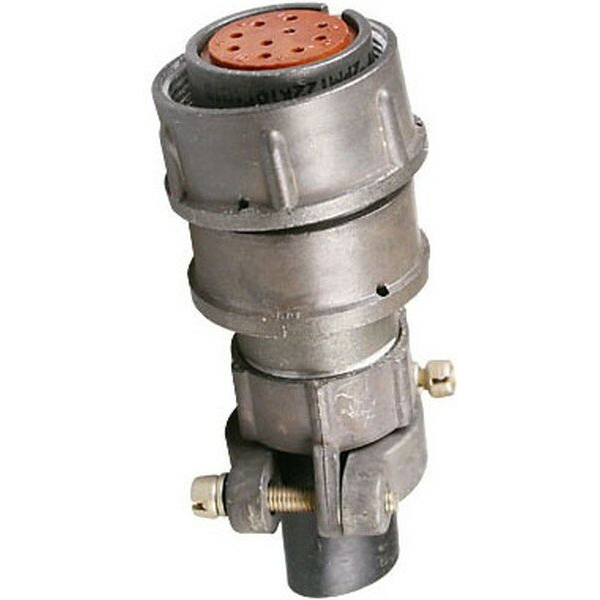

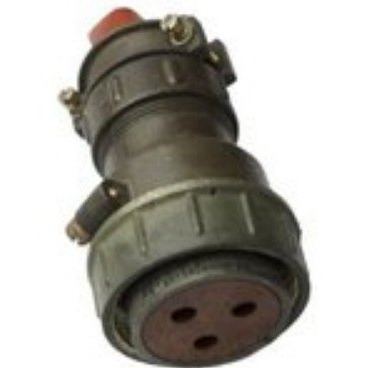

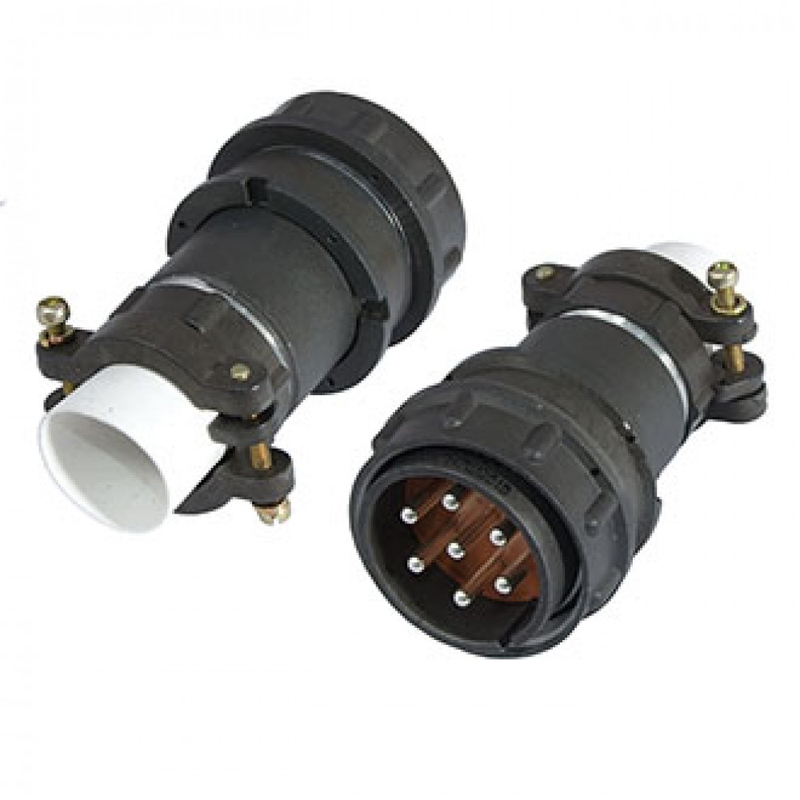

Назначение разъема 2РМ22КПН10Г1В1 Элекон

Кабельная розетка 2РМ22КПН10Г1В1 относится к серии цилиндрических низкочастотных электрических соединителей 2РМ производства завода «Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в диапазоне частот до 3000 кГц. Разъем рассчитан на эксплуатацию в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов и промышленного оборудования, где предъявляются повышенные требования к устойчивости соединений при вибрационных и ударных нагрузках, а также при значительных перепадах температур.

Конструкция предусматривает резьбовое сочленение с ответной частью и одношпоночную поляризацию, исключающую неправильное соединение контактов. Кабельный прямой патрубок обеспечивает удобный ввод монтажного кабеля, а негерметичное исполнение корпуса допускает применение разъема для внутреннего монтажа аппаратуры, не подвергающейся прямому воздействию влаги и агрессивных сред.

Технические особенности и подтвержденные характеристики

Разъем 2РМ22КПН10Г1В1 имеет 10 контактов диаметром 1,0 мм. Монтаж контактов выполняется методом обжимки или пайки, что позволяет подобрать оптимальный способ подключения в зависимости от производственных условий и требований к ремонтопригодности. Максимальное рабочее напряжение составляет до 560 В, токовая нагрузка на один контакт — до 7 А, при этом суммарный допустимый ток через разъем достигает 58 А. Контактные поверхности покрыты серебром или золотом, за счет чего обеспечивается низкое переходное сопротивление — не более 5 мОм.

Корпус изготавливается из алюминиевого сплава или карболита, что определяет сравнительно небольшую массу изделия при сохранении механической прочности. Электрическая прочность изоляции составляет 1850 В, сопротивление изоляции — не менее 5000 МОм. Рабочий диапазон температур лежит в пределах от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с допустимым кратковременным повышением температуры до плюс 180 градусов Цельсия.

Изделие подтверждает устойчивость к следующим механическим воздействиям:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате (50 g);
• механические удары многократного действия с ускорением до 500 g;
• линейное ускорение до 200 g;
• акустические шумы с уровнем звукового давления до 170 дБ.

Ресурс разъема составляет 500 циклов сочленений и расчленений, минимальная наработка — не менее 1000 часов. Указанные параметры подтверждают пригодность соединителя для длительной эксплуатации в условиях интенсивных механических нагрузок.

Применение и рекомендации по монтажу

Разъем 2РМ22КПН10Г1В1 находит применение в авиационной технике, промышленном оборудовании и приборостроении. Изделие используется для внутренних монтажей блоков, стоек и шкафов управления, где необходимо обеспечить надежный электрический контакт при вибрациях, ударах и температурных перепадах. Резьбовая фиксация ответных частей предотвращает самопроизвольное разъединение в процессе эксплуатации.

При монтаже следует учитывать, что разъем является негерметичным, поэтому его установка допустима только внутри корпусов аппаратуры либо в помещениях с контролируемыми условиями окружающей среды. Подключение проводников рекомендуется выполнять с применением обжимного инструмента, соответствующего диаметру контактов, либо пайкой с соблюдением температурных режимов, исключающих повреждение изоляторов. После монтажа необходимо проверить целостность цепей и сопротивление изоляции.

Благодаря сочетанию компактных размеров, высокой коммутационной способности и стойкости к механическим воздействиям, соединитель 2РМ22КПН10Г1В1 обеспечивает стабильную передачу сигналов и питания в составе ответственных узлов радиоэлектронной аппаратуры.
