Назначение и область применения

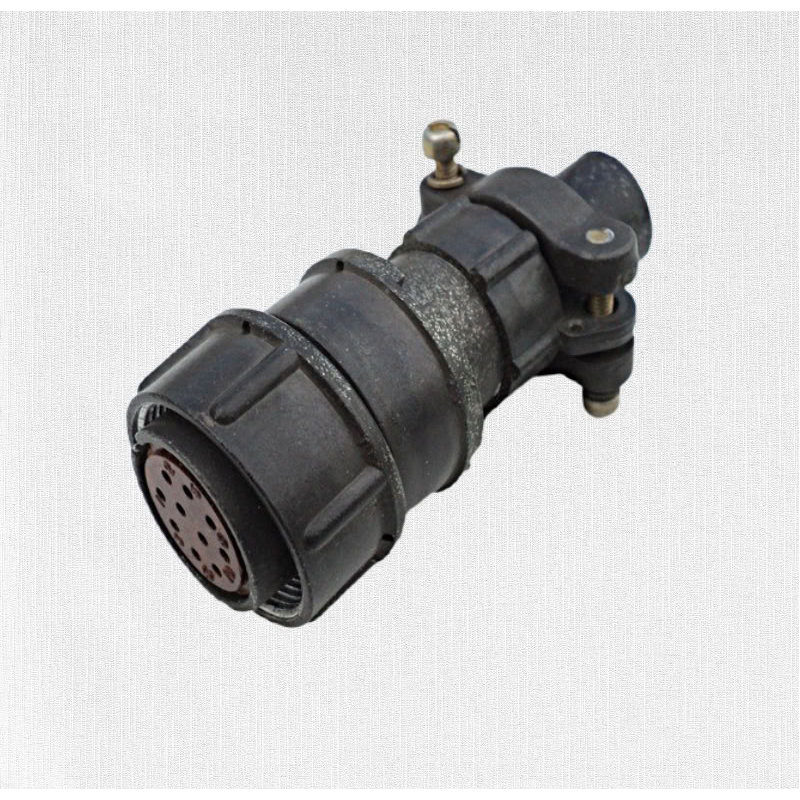

Разъем 2РМ22КПН10Г1В1 представляет собой кабельную розетку негерметичного цилиндрического низкочастотного типа, предназначенную для работы в электрических цепях постоянного и переменного тока. Изделие относится к серии 2РМ22 и широко применяется в составе электротехнического оборудования, контрольно-измерительной аппаратуры, систем автоматики и промышленной электроники, где требуется надежное разъемное соединение с количеством контактов десять.

Конструкция допускает монтаж как с экранированными, так и с неэкранированными кабелями, что расширяет сферу использования разъема при компоновке различных узлов и блоков. Изделие рассчитано на эксплуатацию в условиях повышенной влажности и механических воздействий, включая вибрационные и ударные нагрузки.

Технические характеристики

Разъем 2РМ22КПН10Г1В1 имеет следующие подтвержденные параметры:

• Тип соединителя: негерметичный, цилиндрический, низкочастотный.
• Количество контактов: 10.
• Максимальное рабочее напряжение: 560 В.
• Токовая нагрузка: до 7 А на одиночный контакт.
• Максимальная суммарная токовая нагрузка на соединитель: 58 А.
• Сопротивление контактов: не более 5 мОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.

Конструкция и материалы

Корпусные элементы разъема изготовлены из алюминиевого сплава АЛ-11, что обеспечивает сочетание механической прочности и сравнительно небольшой массы. Изолятор выполнен из прессованного материала АГ-4, обладающего высокими диэлектрическими свойствами и устойчивостью к воздействию рабочих температур заявленного диапазона.

Контактные поверхности имеют серебряное покрытие. Такое техническое решение способствует стабильной проводимости соединения, снижению переходного сопротивления и повышению коррозионной стойкости контактов при длительной эксплуатации, в том числе в условиях повышенной влажности.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие предназначено для применения в условиях высокой относительной влажности воздуха — до 98 процентов при температуре плюс 25 градусов Цельсия. Разъем сохраняет работоспособность при воздействии механических нагрузок различного характера.

Вибрационная устойчивость обеспечивается в диапазоне частот от 1 до 5000 Гц. Конструкция выдерживает многократные механические удары с пиковым ускорением до 5000 метров на секунду в квадрате. Указанные свойства позволяют использовать данный соединитель в аппаратуре, эксплуатируемой на подвижных объектах и в промышленных установках с повышенным уровнем вибраций.

Особенности монтажа и совместимость

Разъем 2РМ22КПН10Г1В1 рассчитан на присоединение кабельной продукции методом пайки или обжима контактов в соответствии с принятой технологией монтажа. Конструкция кабельной розетки предусматривает фиксацию ответной части с помощью резьбового соединения, что исключает самопроизвольное расчленение при механических воздействиях.

Принадлежность к серии 2РМ22 определяет совместимость с ответными вилочными частями соответствующего типоразмера и схемы расположения контактов. Артикул изделия — 318.
