2РМ22КПН10Г1А1: кабельная розетка для надежных электрических соединений

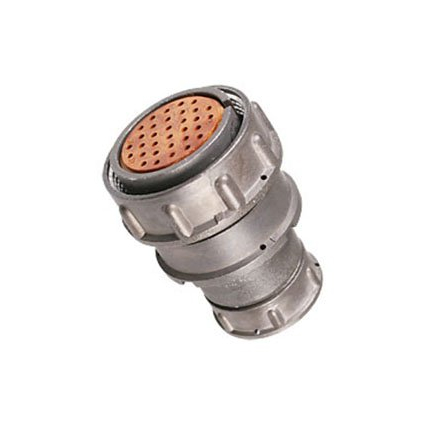

Разъем 2РМ22КПН10Г1А1 — это цилиндрический низкочастотный электрический соединитель серии 2РМ, рассчитанный на создание разъемных соединений в цепях постоянного и переменного тока. Исполнение применяется при внутреннем объемном монтаже оборудования, где важны механическая прочность, стабильность контакта и устойчивость к сложным условиям эксплуатации.

Конструкция и расшифровка

Обозначение 2РМ22КПН10Г1А1 отражает ключевые особенности конструкции:

Таким образом, 2РМ22КПН10Г1А1 представляет собой кабельную розетку с прямым патрубком, рассчитанную на подключение неэкранированного кабеля и оснащенную десятиконтактной изоляционной вставкой. Золотое покрытие контактных элементов способствует сохранению низкого переходного сопротивления и повышает стойкость соединения к окислению при длительной эксплуатации.

Основные технические характеристики

Для исполнения с десятью контактами диаметром 1,0 мм заявлены следующие рабочие параметры:

• Номинальное рабочее напряжение — до 560 В.

• Допустимая нагрузка на один контакт — до 7 А.

• Суммарная токовая нагрузка на соединитель — до 58 А.

• Сопротивление изоляции — не менее 1000 МОм; в ряде технических описаний для нормальных климатических условий приводится значение не менее 5000 МОм.

• Число циклов сочленения и расчленения — до 500.

• Рабочая температура — от −60 до +100 °C.

• Допустимая работа в цепях постоянного и переменного тока, включая переменный ток частотой до 3 МГц.

Особенности соединителя 2РМ22КПН10Г1А1

Серия 2РМ использует резьбовое сочленение кабельной и ответной приборной части. Такое решение предотвращает случайное разъединение при вибрации, ударах и перемещении кабеля. Одношпоночная поляризация корпуса помогает правильно ориентировать разъем при подключении и снижает риск повреждения контактов при монтаже.

Контакты в исполнении 2РМ22КПН10Г1А1 имеют золотое покрытие. Это важно для сигнальных, управляющих и измерительных цепей, где требуется надежная передача слабых токов и минимальная вероятность ухудшения электрического контакта вследствие поверхностного окисления.

Соединитель рассчитан на эксплуатацию в оборудовании с вибрационными и механическими воздействиями. Для разъемов семейства 2РМ указываются испытания на синусоидальную вибрацию в диапазоне 1–5000 Гц, а также на одиночные и многократные механические удары.

Области применения

Кабельная розетка 2РМ22КПН10Г1А1 может использоваться в составе аппаратуры, где требуется многоконтактное разъемное соединение кабеля с приборной частью:

• системах промышленной автоматики и управления;

• измерительном и испытательном оборудовании;

• источниках питания, шкафах управления и распределительных устройствах;

• транспортной, специальной и приборной технике;

• радиоэлектронной аппаратуре;

• оборудовании с повышенными требованиями к стойкости соединения при вибрации и температурных перепадах.

При подборе ответной части необходимо сверять тип соединителя, контактную формулу, расположение и диаметр контактов, код поляризации, способ монтажа, вид кабеля и требуемое климатическое исполнение. Ответная часть должна соответствовать именно вставке на 10 контактов и механике корпуса серии 2РМ22.

Итог

2РМ22КПН10Г1А1 — это 10-контактная кабельная розетка серии 2РМ с прямым патрубком, гайкой для неэкранированного кабеля и золотым покрытием контактов. Разъем рассчитан на напряжение до 560 В, ток до 7 А на контакт и суммарную нагрузку до 58 А, сохраняя работоспособность в диапазоне температур от −60 до +100 °C. Благодаря резьбовой фиксации и прочной цилиндрической конструкции он подходит для надежных разъемных соединений в промышленной, измерительной и специальной аппаратуре.
