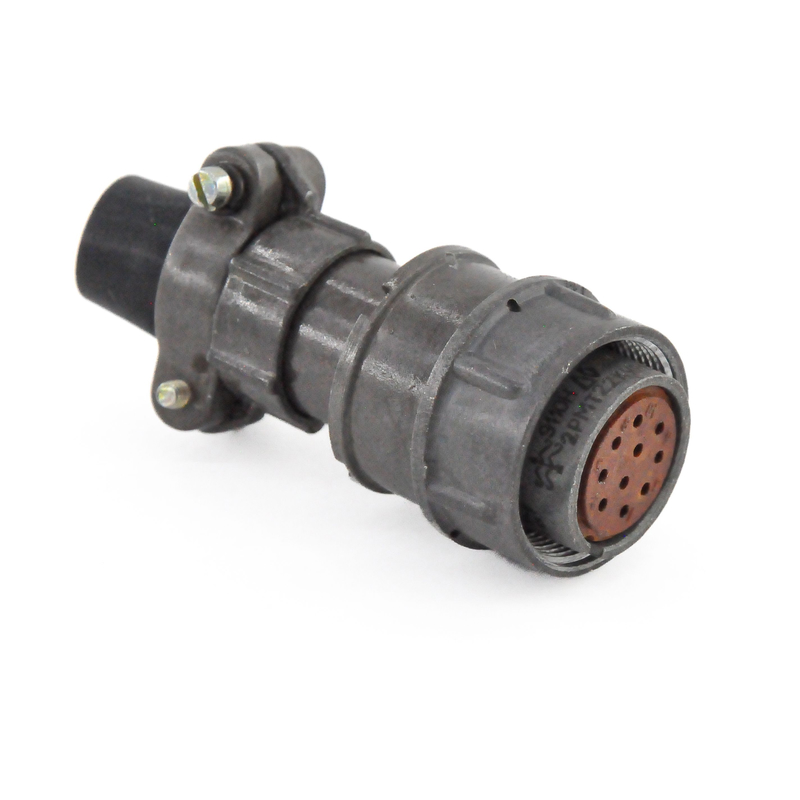

2РМ22КПН10Г1В1 — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМ с негерметичным корпусом. Она предназначена для надежного соединения в электрических цепях переменного и постоянного тока, с посадочным диаметром 22 мм и 10 извлекаемыми контактами диаметром 1,0 мм.

Основные характеристики

Максимальный ток на контакт — до 7 А (общий по соединителю — 58 А), рабочее напряжение — до 560 В. Сечение подсоединяемого провода — не более 0,5 мм², сопротивление контакта — не более 0,005 Ом, сопротивление изоляции — не менее 5000 МОм. Разъем выдерживает синусоидальную вибрацию 1–5000 Гц, механические удары до 5000 м/с² и линейное ускорение 2000 м/с².

Условия эксплуатации

Рабочая температура — от -60°C до +100°C (с учетом перегрева контактов до +180°C), срок сохраняемости — 15 лет, наработка — минимум 1000 часов, количество сочленений-расчленений — 500. Разъем пригоден для пониженного давления до 10⁻¹² мм рт. ст. и повышенной влажности.

Маркировка и конструкция

Обозначение расшифровывается как: 2РМ — серия, 22 — диаметр, КПН — кабельная розетка с прямым патрубком, 10 — число контактов, Г1 — гнезда первой комбинации, В1 — серебряное покрытие с теплостойкостью 100°C. Корпус обеспечивает резьбовую фиксацию и подходит для пайки или объемного монтажа.
