Назначение соединителя 2РМ22КПЭ4Ш3В1В

Цилиндрический низкочастотный тропикоустойчивый соединитель 2РМ22КПЭ4Ш3В1В предназначен для коммутации электрических цепей постоянного и переменного тока в составе электро- и радиоаппаратуры общего и специального назначения. Устройство рассчитано на работу при частоте до 3 МГц и напряжении до 700 В. Конструкция предусматривает резьбовую фиксацию, обеспечивающую надёжное и стабильное сочленение вилки и розетки в условиях механических воздействий.

Изделие относится к категории 2РМ22 и применяется для соединения и разъединения проводов, кабелей, узлов и блоков аппаратуры. Благодаря всеклиматическому исполнению В2.1 по ГОСТ 15150-69 соединитель допускается к использованию в районах с тропическим климатом, где оборудование подвергается длительному воздействию повышенной влажности и температуры.

Конструктивные особенности и расшифровка обозначения

Обозначение 2РМ22КПЭ4Ш3В1В содержит информацию о конструктивных параметрах изделия. Расшифровка выполняется по следующей схеме:

• 2РМТ — тип соединителя, в отдельных вариантах обозначается как 2РМ;
• 22 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Э — экранированный;
• 4 — количество контактов;
• Ш — шаг контактов;
• 3 — тип контакта;
• В — всеклиматическое исполнение;
• 1 — теплостойкость до +100 °C.

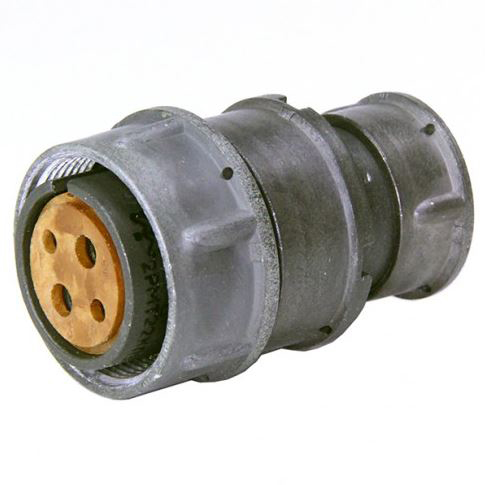

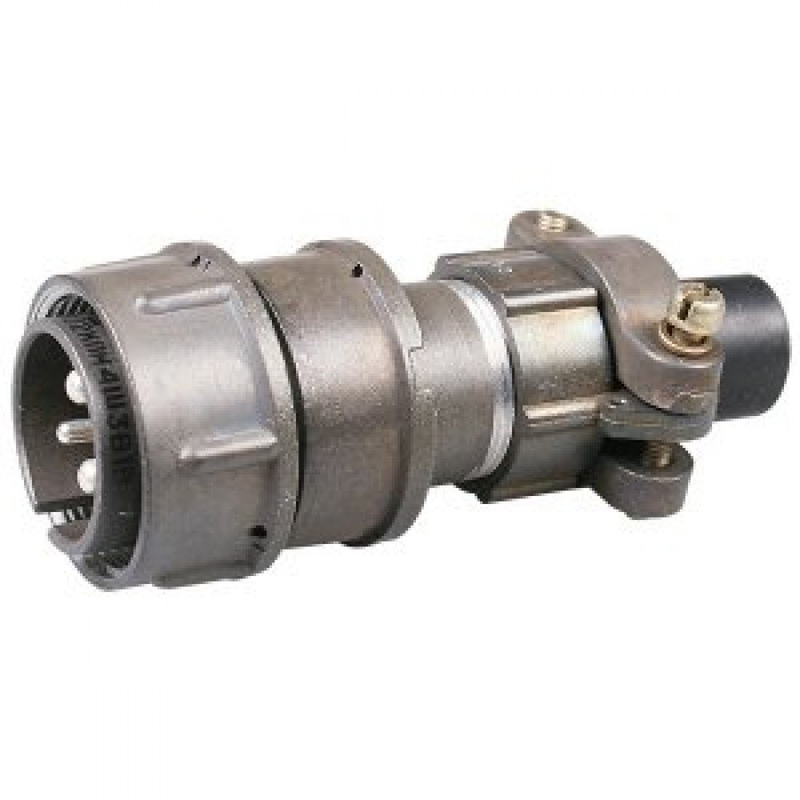

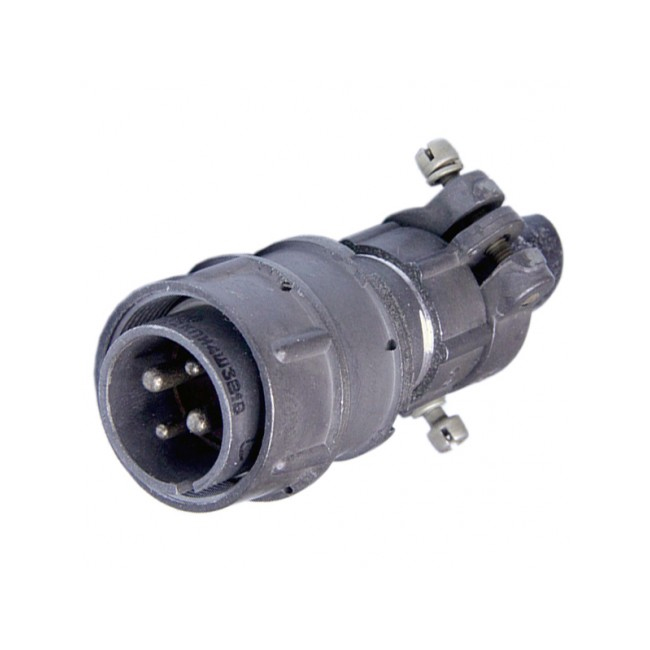

Соединитель состоит из вилки кабельной с прямым патрубком и гайкой, предназначенной для экранированного кабеля, а также розетки. Контакты изделия могут иметь серебряное или золотое покрытие, что обеспечивает стабильные электрические характеристики и защиту от окисления. Конструкция рассчитана на внутренний монтаж.

Стойкость к внешним воздействиям

Изделие демонстрирует высокую устойчивость к механическим и климатическим нагрузкам. Соединитель выдерживает вибрационные воздействия в диапазоне частот от 1 до 5000 Гц, сохраняя работоспособность электрических соединений. Допустимая относительная влажность окружающего воздуха составляет до 98 процентов при температуре +40 °C.

Диапазон рабочих температур охватывает значения от -60 до +100 °C. Это позволяет эксплуатировать соединитель как в условиях сильного холода, так и при значительном нагреве. Заявленная наработка изделия составляет не менее 1000 часов, а допустимое количество циклов сочленения-расчленения — не менее 500.

Область применения

Основная сфера использования 2РМ22КПЭ4Ш3В1В — коммутация электрических цепей в аппаратуре, где требуется надёжное разъёмное соединение с защитой от внешних воздействий и сохранением параметров сигнала в низкочастотном диапазоне. Соединитель применяется при монтаже кабельных трасс, подключении отдельных блоков и узлов, организации межблочных соединений.

Благодаря экранированному исполнению и наличию гайки для крепления экранированного кабеля, изделие подходит для цепей, чувствительных к электромагнитным помехам. Всеклиматическое исполнение допускает использование соединителя в оборудовании, эксплуатируемом в тропических условиях, что расширяет географию возможного применения без изменения электрических и механических характеристик.

Изделие ориентировано на применение в составе радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования, где предъявляются повышенные требования к стабильности контакта, устойчивости к вибрации и долговечности разъёмных соединений.
