Назначение и область применения

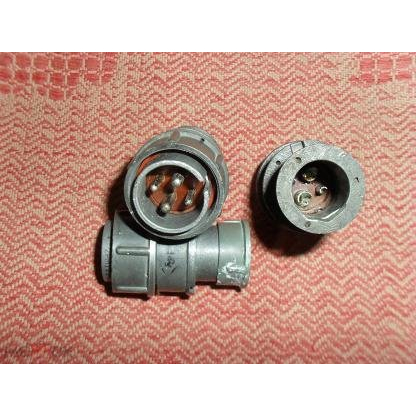

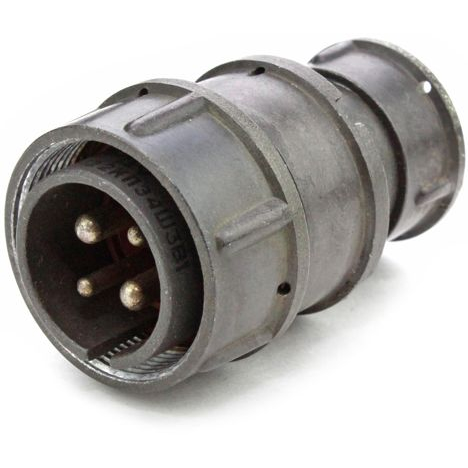

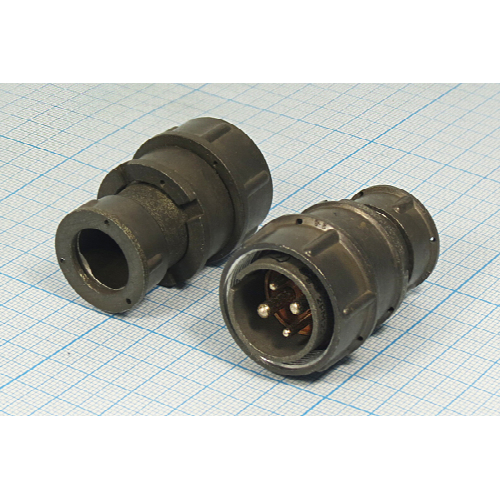

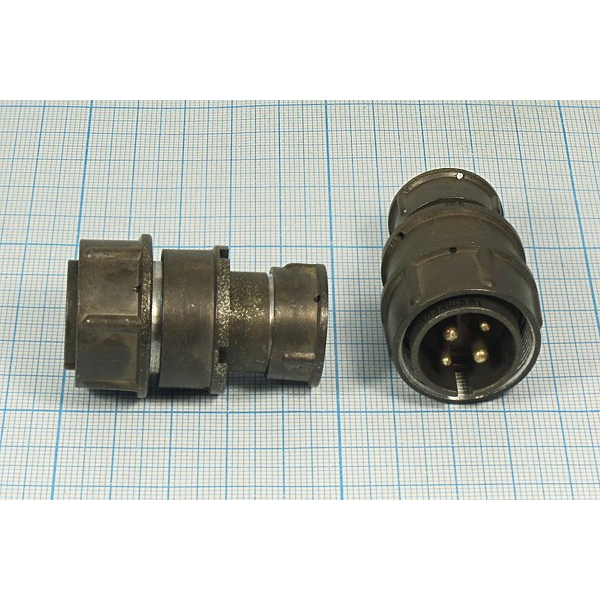

Разъем 2РМ22КПЭ4Ш3В1 производства «Элекон» относится к серии цилиндрических низкочастотных разъемов 2РМ и предназначен для коммутации электрических цепей постоянного и переменного тока в промышленной и радиоэлектронной аппаратуре. Изделие обеспечивает разъемное соединение между кабелем и оборудованием, рассчитано на эксплуатацию в условиях умеренного и холодного климата по ГОСТ 15150.

Типовые сферы применения включают промышленную автоматику, измерительные приборы, аппаратуру связи и другие устройства, где требуются надежные винтовые соединения с негерметичным или частично экранированным монтажом. Разъем востребован в системах, предполагающих многократную коммутацию и стабильность электрических параметров на протяжении длительного срока службы.

Конструктивные особенности и технические характеристики

Условный размер корпуса — 22, что соответствует серии 2РМ-22. Изделие представляет собой кабельный разъем с прямым патрубком, на что указывает литера «П» в обозначении. Резьбовое соединение серии «Р» гарантирует надежную фиксацию и хорошую повторяемость сочленения при многократных циклах подключения и отключения. Разъем негерметичный, рассчитан для кабелей с экранной оплеткой, о чем свидетельствует литера «Э» в маркировке.

Основные параметры:

• Количество контактов — 4, часть соединителя — вилка (литера «В»).
• Максимальное рабочее напряжение в цепях постоянного и переменного тока до 3 МГц — порядка 560 В, в ряде источников указывают до 700 В для серии 2РМТ.
• Токовая нагрузка для одиночного контакта: при диаметре контакта 2 мм — около 18 А, при диаметре 3 мм — около 32 А. Конкретное значение для 2РМ22КПЭ4Ш3В1 может зависеть от типа исполнения и нормативов завода-изготовителя.
• Диапазон рабочих температур — примерно от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, что соответствует всеклиматическому или умеренно-холодному исполнению.

Контакты имеют серебряное покрытие, обеспечивающее хорошую коррозионную стойкость и низкое переходное сопротивление. Корпус изготавливается из алюминиевого сплава, например АЛ-22, с покрытием для защиты от коррозии. Монтаж контактов выполняется обжимкой, в некоторых исполнениях серии 2РМ допускается и пайка.

Особенности монтажа и эксплуатации

Кабельная вилка 2РМ22КПЭ4Ш3В1 предназначена для оконцевания кабеля с экранной оплеткой. Прямой патрубок упрощает ввод кабеля и фиксацию экрана, что особенно важно при построении помехозащищенных линий связи и передачи сигналов. Резьбовое сочленение исключает самопроизвольное разъединение при вибрациях и механических воздействиях, характерных для промышленного оборудования.

При монтаже следует учитывать, что изделие негерметичное, поэтому его установка предполагает размещение внутри корпусов аппаратуры или использование дополнительных защитных кожухов при работе в условиях повышенной влажности и запыленности. Серебряное покрытие контактов снижает вероятность окисления и сохраняет стабильное переходное сопротивление при длительной эксплуатации, в том числе после хранения.

Совместимость и нормативная база

Разъем 2РМ22КПЭ4Ш3В1 совместим с ответными частями серии 2РМ-22 соответствующего исполнения. Конструкция выполнена в соответствии с требованиями, принятыми для цилиндрических низкочастотных разъемов данного типа, и рассчитана на применение в аппаратуре, эксплуатируемой по ГОСТ 15150 в умеренном и холодном климате. Изделие подходит для замены аналогичных разъемов серии 2РМ в действующем оборудовании, где требуется сохранение присоединительных размеров и электрических параметров.
