Назначение и область применения

Вилка 2РМ22КПЭ4Ш3В1 «5» относится к низкочастотным цилиндрическим электрическим соединителям серии 2РМ22 и предназначена для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на эксплуатацию в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем автоматики, где требуется разъёмное соединение экранированных кабелей с высокой надёжностью контакта.

Конструкция вилки обеспечивает работоспособность как при внутреннем, так и при наружном монтаже. Соединитель допускает применение в различных климатических условиях, включая воздействие пониженных и повышенных температур, механических вибраций и ударов. Вилка предназначена для соединения методом обжимки, что упрощает монтаж на кабель и обеспечивает стабильные электрические характеристики в течение всего срока службы.

Технические особенности и подтверждённые характеристики

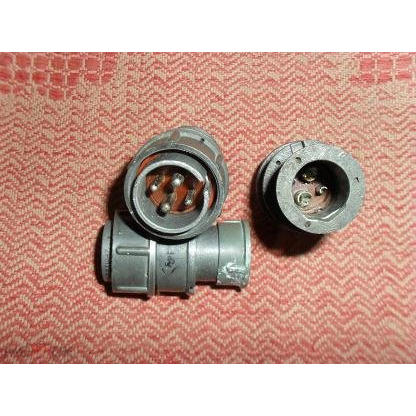

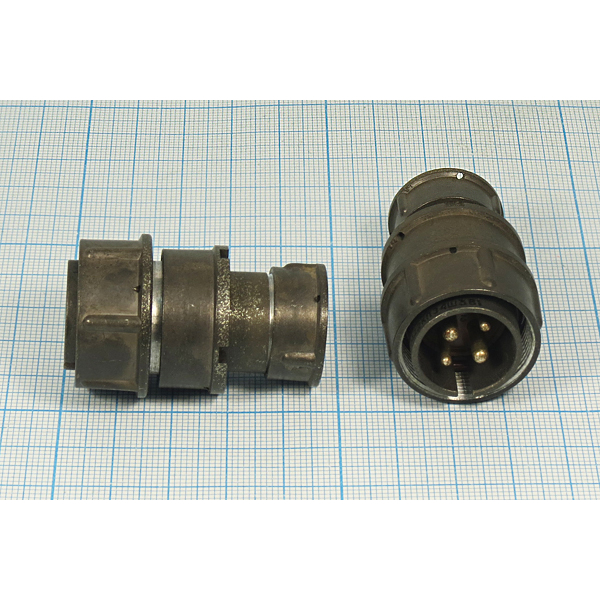

Изделие 2РМ22КПЭ4Ш3В1 «5» оснащено прямым патрубком и гайкой, специально разработанной для работы с экранированным кабелем. Корпус вилки имеет кабельное исполнение, что обеспечивает удобное подключение и защиту места ввода кабеля. В состав соединителя входят четыре контакта, выполненные из материалов с серебряным покрытием, что гарантирует низкое переходное сопротивление и устойчивость к окислению.

Ключевые электрические и механические параметры вилки:

• Токовая нагрузка на одиночный контакт диаметром 2 мм — 18 А.
• Токовая нагрузка на одиночный контакт диаметром 3 мм — 32 А.
• Максимальная суммарная токовая нагрузка на соединитель — 80 А.
• Максимальное рабочее напряжение — 560 В, в отдельных источниках указывается значение до 700 В.
• Сопротивление контактов диаметром 2 мм — не более 1,6 мОм.
• Сопротивление контактов диаметром 3 мм — не более 0,8 мОм.
• Сопротивление изоляции — не менее 5000 МОм, в некоторых источниках — не менее 1000 МОм.
• Рабочий температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к механическим ударам — одиночное действие с ускорением до 5000 метров на секунду в квадрате, многократное действие — до 1000 метров на секунду в квадрате.

Конструктивное исполнение и расшифровка обозначения

Маркировка 2РМ22КПЭ4Ш3В1 «5» содержит полную информацию о конструктивных особенностях соединителя. Каждый элемент обозначения соответствует определённому параметру изделия:

1. 2РМ — тип соединителя, указывающий на принадлежность к серии низкочастотных цилиндрических разъёмов.
2. 22 — условный размер корпуса, определяющий габаритные и присоединительные размеры.
3. К — вид корпуса: кабельный, для монтажа на конце кабеля.
4. П — вид патрубка: прямой.
5. Э — вид гайки патрубка: для экранированного кабеля.
6. 4 — количество контактов.
7. Ш — часть соединителя: вилка.
8. 3 — обозначение сочетания контактов с диаметрами 2,0 мм и 3,0 мм.
9. В — покрытие контактов: серебро.
10. 1 — теплостойкость исполнения до 100 градусов Цельсия.

Приёмка «5» в обозначении товара подтверждает соответствие изделия установленным требованиям приёмки для данной категории соединителей. Вилка применяется в электронике, промышленной автоматике и приборостроении для подключения дополнительных устройств или компонентов к основному оборудованию, обеспечивая стабильное электрическое соединение и защиту от внешних электромагнитных помех благодаря экранирующей гайке.
