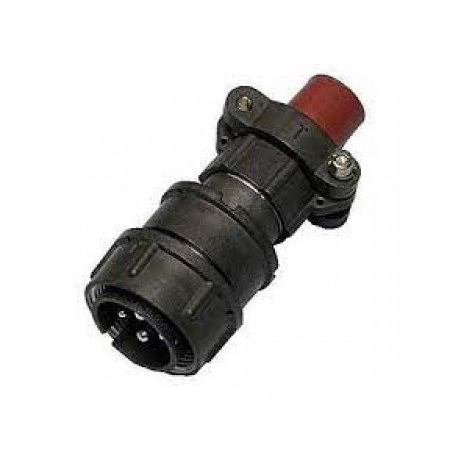

Назначение соединителя 2РМ22КПЭ4Ш3Л1

Электрический соединитель 2РМ22КПЭ4Ш3Л1 предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Изделие относится к серии 2РМ и используется для коммутации цепей в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных приборов и других устройств, где требуется разъёмное соединение проводников с высокой надёжностью контакта.

Соединители серии 2РМ изготавливаются восьми размеров. Модель 2РМ22КПЭ4Ш3Л1 имеет размер корпуса 22 и 4 контакта, что определяет её принадлежность к типоразмеру 2РМ22. Конструкция допускает применение как в стационарных, так и в мобильных установках, включая аппаратуру, эксплуатируемую в условиях повышенной вибрации и механических нагрузок.

Конструктивные особенности

Разъём 2РМ22КПЭ4Ш3Л1 выполнен в блочном или кабельном исполнении корпуса. Монтажная часть может быть прямой или угловой, без патрубка. Такое разнообразие вариантов установки позволяет подбирать соединитель под конкретную компоновку оборудования и направление подвода кабеля.

Корпус изделия изготавливается из металлов, таких как алюминий или латунь. Это обеспечивает механическую прочность, экранирование контактной группы и устойчивость к внешним воздействиям. Контактные элементы могут иметь серебряное или золотое покрытие в зависимости от исполнения, что влияет на переходное сопротивление и коррозионную стойкость.

Класс защиты может достигать IP67 в соответствующих вариантах исполнения. Диапазон рабочих температур обычно составляет от минус 55 до плюс 85 градусов Цельсия. Контактное сопротивление не превышает нескольких миллиом, а сопротивление изоляции имеет высокие значения, что обеспечивает безопасную эксплуатацию и низкие потери при передаче электрического тока.

Применение

Соединители 2РМ22КПЭ4Ш3Л1 применяются в следующих областях:

• Промышленная автоматика и системы управления технологическими процессами.
• Телекоммуникационное оборудование и аппаратура связи.
• Контрольно-измерительные приборы и лабораторная техника.
• Радиоэлектронная аппаратура общего и специального назначения.
• Мобильные и стационарные установки, требующие частого переподключения цепей.

Соединитель рассчитан на номинальный ток и напряжение, зависящие от конкретной модели и условий эксплуатации. Изделие обеспечивает стабильное электрическое соединение при многократных циклах сочленения и расчленения, сохраняя параметры контактного сопротивления и изоляции в пределах норм, установленных для серии 2РМ.

Технические параметры

Ключевые характеристики соединителя 2РМ22КПЭ4Ш3Л1 включают размер корпуса 22, количество контактов 4, рабочее напряжение до 700 В и частотный диапазон до 3 МГц. Исполнение монтажной части — без патрубка, прямое или угловое. Вид корпуса — блочный или кабельный. Материал корпуса — алюминий или латунь. Покрытие контактов — серебряное или золотое в зависимости от варианта изготовления.

Для точного соответствия требованиям конкретного проекта рекомендуется уточнять номинальный ток, предельное напряжение, класс защиты и вариант покрытия контактов по технической документации производителя или поставщика.
