Назначение и область применения

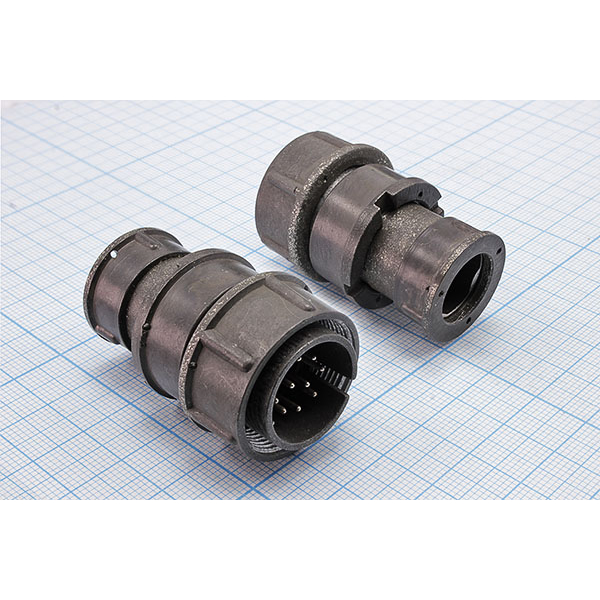

Вилка 2РМ22КПЭ10Ш3В1 производства компании «Элекон» представляет собой кабельный низкочастотный цилиндрический негерметичный соединитель. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре, работающей в стационарных и подвижных объектах. Соединитель рассчитан на эксплуатацию во всеклиматическом исполнении, включая тропикоустойчивые условия с повышенной влажностью и температурными перепадами.

Конструкция вилки предусматривает монтаж на экранированный кабель и применение как при пайке, так и при обжимке проводников. Изделие используется в блоках питания, системах управления, измерительных комплексах, связном оборудовании и другой аппаратуре, где требуется разъёмное надёжное соединение с защитой от электромагнитных помех.

Конструктивные особенности

Корпус соединителя имеет условный размер 22 и выполнен в кабельном исполнении с прямым патрубком. Буква «П» в обозначении указывает на прямой патрубок, а «Э» — на наличие гайки патрубка, предназначенной для фиксации экранированного кабеля и обеспечения контакта экрана с корпусом разъёма. Такое решение повышает помехозащищённость линии и упрощает монтаж кабельной сборки.

Вилка оснащена десятью контактами диаметром 1,0 мм с серебряным покрытием. Покрытие «В» обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Одношпоночная поляризация исключает неправильное сочленение с ответной частью, а резьбовое соединение гарантирует плотный и виброустойчивый контакт корпусов.

Технические параметры и надёжность

Соединитель рассчитан на работу при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Максимальное рабочее напряжение составляет от 560 до 700 вольт в зависимости от условий эксплуатации, ток на один контакт — от 5 до 8 ампер. Сопротивление изоляции — не менее 1000 мегаом.

Изделие сохраняет работоспособность при механических воздействиях, характерных для бортовой и промышленной аппаратуры:

• вибрационные нагрузки в диапазоне до 1000 герц с ускорением 490 метров на секунду в квадрате;
• многократные ударные воздействия с ускорением до 5000 метров на секунду в квадрате;
• монтаж на экранированные кабели методом пайки или обжимки;
• минимальная наработка — 5000 часов;
• срок хранения — до 25 лет.

Комплектация и маркировка

На корпусе вилки нанесена маркировка с указанием условного обозначения. Резьбовые элементы патрубка обеспечивают надёжную фиксацию кабельного экрана и герметизацию места ввода без применения дополнительных деталей. Товар поставляется как отдельное изделие, готовое к установке в составе кабельной сборки. Артикул позиции — 355, категория изделия — 2РМ22.
