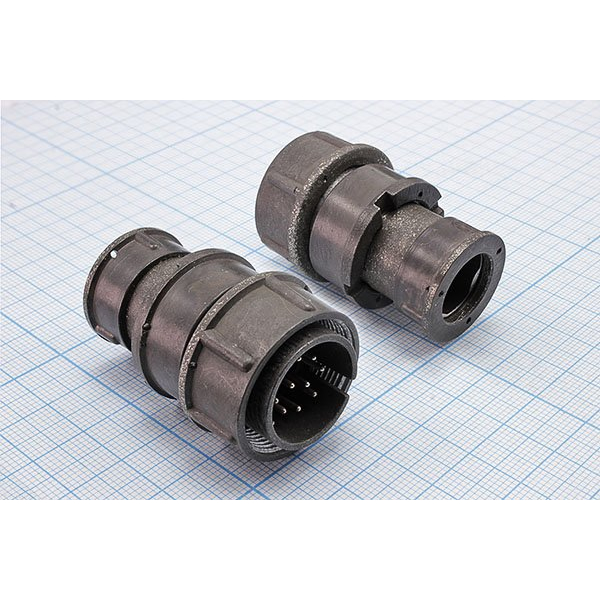

2РМ22КПЭ10Ш1В1

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2РМ22КПЭ10Ш1В1

Соединители 2РМ22КПЭ10Ш1В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Они состоят из двух частей: вилки и розетки.

Основные характеристики

Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 22.
Вид корпуса : Кабельный (К).
Вид патрубка : Прямой (П).
Вид гайки патрубка : Для экранированного кабеля (Э).
Количество контактов : 10.
Часть соединителя : вилка (Ш).
Обозначение сочетания контактов : 1 (все контакты ? 1,0 мм).
Покрытие контактов : Серебро (В).
Теплостойкость : 1 (до 100°С).

Технические параметры

Сопротивление контактов : Не более 0.005 Ом.
Рабочее напряжение : 560 В.
Максимальное напряжение : Не более 700 В.
Рабочая температура : -60°C до +100°C.
Материал корпуса : Металл.
Материал изолятора : Карболит.
Вес : 34 г.

Применение

Соединители 2РМ22КПЭ10Ш1В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями. Метод монтажа — объемный, с возможностью пайки или обжимки.

Со

Соединитель 2РМ22КПЭ10Ш1В1 представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Он рассчитан на напряжение до 700 В, хотя некоторые источники указывают максимальное рабочее напряжение 560 В.

Технические характеристики

Токовая нагрузка : На одиночный контакт — 7 А, максимальная суммарная на соединитель — 58 А
Сопротивление контактов : Не более 5 мОм
Емкость между контактами : Не более 6 пФ
Сопротивление изоляции : Не менее 5000 МОм
Хвостовики контактов : Допускают присоединение проводов сечением 0,5 мм?
Электрическая прочность изоляции : 1850 В
Усилие расчленения : Не более 117,7 Н (12 кгс)
Количество контактов : 10
Покрытие контактов : Серебро
Сочленение : Резьбовое
Поляризация корпусов : Одношпоночная

Условия эксплуатации

Температура : От -60°C до +100°C, смена температур от -60°C до +180°C
Влажность : Повышенная относительная влажность при +25°C до 98%
Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1)

Применение

Соединители типа 2РМ22КПЭ10Ш1В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями.

Описание

2РМ22КПЭ10Ш1В1

2РМ22КПЭ10Ш1В1: кабельный цилиндрический разъём для ответственных электрических соединений

Разъём 2РМ22КПЭ10Ш1В1 — низкочастотный цилиндрический соединитель серии 2РМ, применяемый для создания надёжных разъёмных соединений в аппаратуре общего и специального назначения. Исполнение рассчитано на кабельный монтаж, оснащается прямым патрубком и узлом подключения экранированного кабеля.

Назначение разъёма

2РМ22КПЭ10Ш1В1 используется в цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель подходит для внутреннего монтажа в блоках, шкафах, приборах, измерительной технике, системах управления, средствах связи и другой радиоэлектронной аппаратуре, где важны механическая прочность, стабильность контакта и защита кабельного ввода.

Серия 2РМ относится к негерметичным цилиндрическим соединителям объёмного монтажа. Фиксация в сочленённом положении выполняется резьбовым соединением, что снижает риск случайного размыкания при вибрации, перемещении кабеля и эксплуатационных нагрузках.

Конструктивные особенности

Маркировка 2РМ22КПЭ10Ш1В1 отражает конструктивное исполнение изделия:

2РМ — серия малогабаритных цилиндрических низкочастотных соединителей.
22 — условный размер корпуса.
К — кабельное исполнение.
П — прямой патрубок.
Э — конструкция для применения с экранированным кабелем.
10 — контактная часть на 10 контактов.
Ш1 — вариант расположения контактных гнёзд по схеме, предусмотренной для данного типономинала.
В1 — исполнение вилки по обозначению серии.

Разъём представляет собой кабельную вилку с прямым патрубком, концевой гайкой для фиксации экранированного кабеля и серебряным покрытием контактов. Монтаж проводников к контактам выполняется пайкой.

Технические характеристики

Ключевые параметры разъёма 2РМ22КПЭ10Ш1В1:

Параметр	Значение / особенность
Тип	Цилиндрический низкочастотный соединитель
Исполнение	Кабельная вилка с прямым патрубком
Количество контактов	10
Монтаж контактов	Объёмный, пайкой
Фиксация	Резьбовая
Поляризация	Одношпоночная
Рабочий ток	Постоянный и переменный
Предельная рабочая частота	До 3 МГц
Рабочее напряжение	До 700 В для серии по назначению; в сводных параметрах встречается значение 560 В, поэтому окончательное значение следует сверять с ТУ конкретной поставки
Тип соединителя	Негерметичный
Климатическое исполнение	УХЛ2.1 по ГОСТ 15150-69
Покрытие контактов	Серебро
Совместимость с кабелем	Экранированный кабель

Для соединителей 2РМ также указывается ресурс до 500 циклов сочленения и расчленения, сопротивление изоляции не менее 1000 МОм и длительный гарантийный срок хранения при соблюдении условий технической документации.

Преимущества применения

Надёжная резьбовая фиксация пары «вилка–розетка».
Компактный корпус условного размера 22 при наличии десяти контактов.
Возможность присоединения экранированного кабеля для снижения влияния электромагнитных помех.
Серебряное покрытие контактных элементов, способствующее стабильному электрическому контакту.
Пайка как способ монтажа, обеспечивающий прочное и долговечное соединение проводника с контактом.
Универсальность для цепей питания, управления, сигнализации и передачи низкочастотных сигналов в пределах характеристик серии.

Что учитывать при подборе

При использовании 2РМ22КПЭ10Ш1В1 необходимо проверить соответствие ответной части: размер корпуса 22, число контактов 10, контактную схему Ш1, тип соединителя и требуемое положение ключа. Также следует сопоставить диаметр и сечение подключаемого кабеля с конструкцией патрубка, требования к экранированию, электрическую нагрузку на каждый контакт и условия окружающей среды.

Важно учитывать, что 2РМ22КПЭ10Ш1В1 является негерметичным исполнением для внутреннего монтажа. Если соединение должно работать при прямом воздействии влаги, пыли или в условиях повышенной герметичности, требуется отдельно оценить необходимость применения другого конструктивного исполнения серии.
