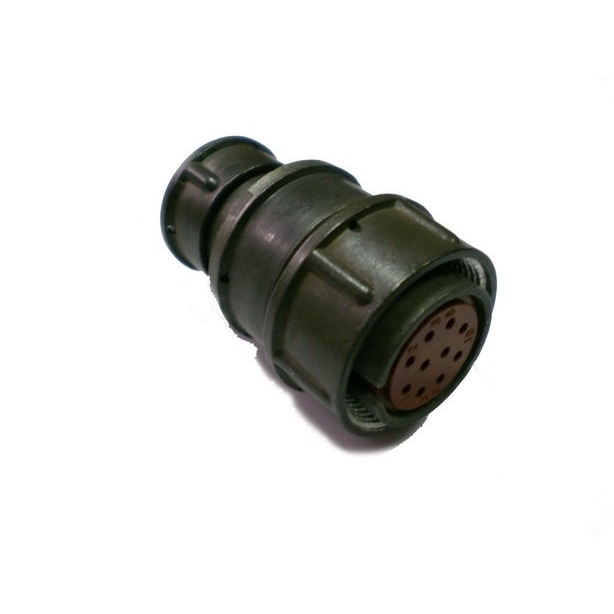

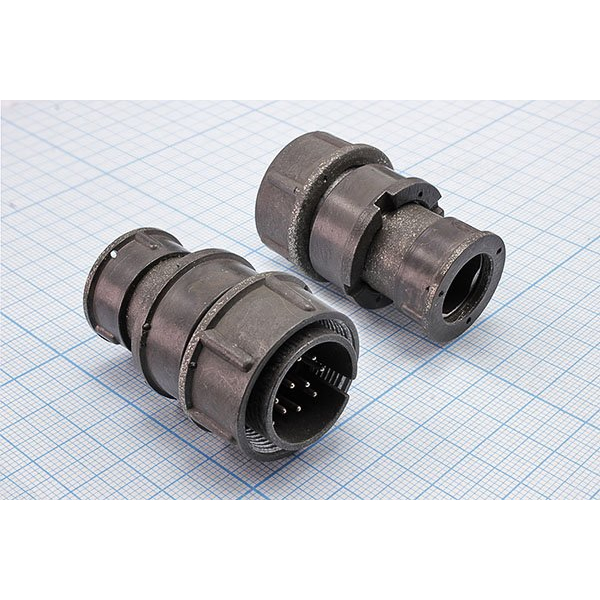

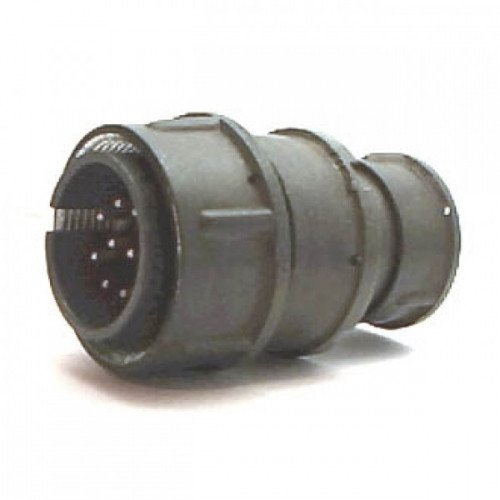

Соединитель 2РМ22КПЭ10Ш1В1 представляет собой кабельную вилку , предназначенную для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он относится к типу негерметичных соединителей и имеет цилиндрическую форму.

Основные характеристики

• Тип соединителя : 2РМ (кабельный)

• Условный размер корпуса : 22

• Количество контактов : 10

• Способ монтажа : на кабель, с резьбовым соединением

• Рабочая температура : от -60 °C до +100 °C

• Материал корпуса : металл

• Покрытие контактов : серебро

Структура обозначения

Обозначение 2РМ22КПЭ10Ш1В1 расшифровывается следующим образом:

• 2РМ - тип соединителя;

• 22 - размер корпуса;

• К - кабельный вид корпуса;

• П - прямой патрубок;

• Э - гайка для экранированного кабеля;

• 10 - количество контактов;

• Ш - часть соединителя вилка ;

• 1 - сочетание контактов (все контакты ? 1,0 мм).

Применение

Соединитель предназначен для монтажа с экранированными и неэкранированными кабелями, что позволяет использовать его в различных условиях. Он подходит для внутреннего и наружного монтажа и соответствует климатическому исполнению УХЛ, что делает его универсальным решением для многих электрических систем.
