Назначение и область применения

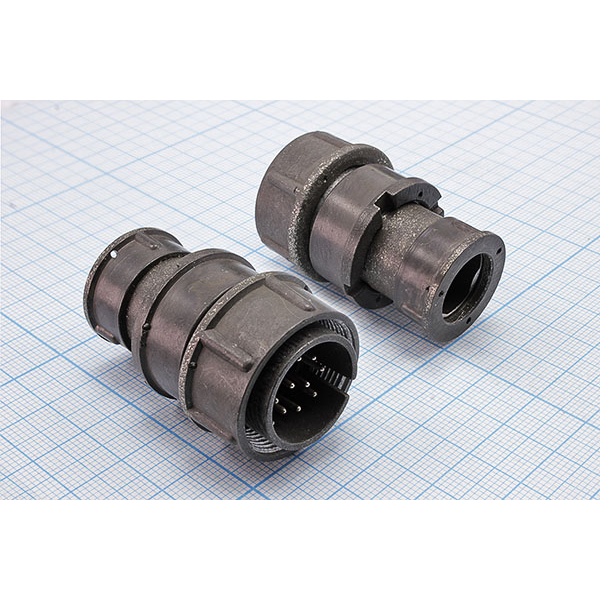

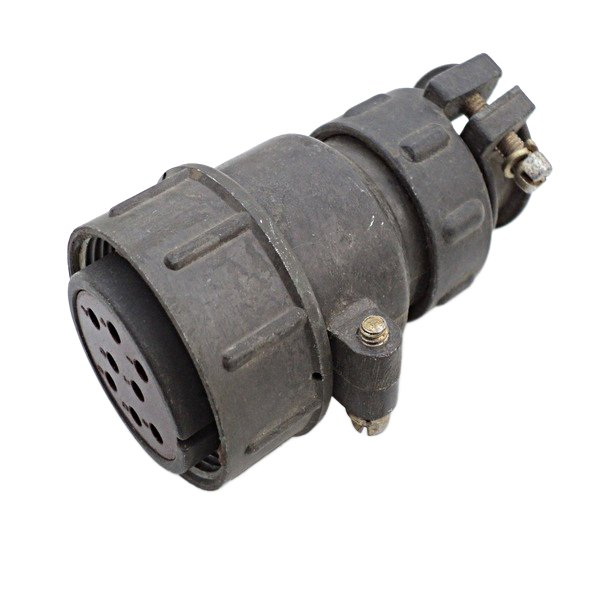

2РМ22КПЭ10Ш1П1 представляет собой цилиндрический низкочастотный негерметичный разъём серии 2РМ, предназначенный для кабельного подключения в электрических цепях переменного и постоянного тока. Устройство рассчитано на внутренний монтаж в климатическом исполнении УХЛ2.1, что допускает эксплуатацию в умеренном и холодном климате. Разъём находит применение в приборной технике, промышленном оборудовании и системах, где используется пайка контактов.

Конструкция изделия предусматривает кабельный корпус условного размера 22 мм и прямой патрубок, что упрощает прокладку кабеля и монтаж в ограниченном пространстве. Соединитель ориентирован на стационарное применение внутри корпусов оборудования и не предназначен для наружной установки без дополнительной защиты.

Технические характеристики

Разъём выполнен в виде кабельной вилки с десятью контактами диаметром 1 мм. Каждый контакт рассчитан на ток до 7 А, что позволяет использовать изделие в цепях средней мощности. Максимальное рабочее напряжение составляет от 560 до 700 В, рабочая частота достигает 3 МГц. Сопротивление изоляции не опускается ниже 1000 МОм, что обеспечивает стабильную работу в условиях повышенной влажности и запылённости.

Изделие сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Допустимое количество сочленений и расчленений составляет до 500 циклов, а минимальная наработка достигает 5000 часов. Срок сохраняемости составляет от 15 до 25 лет, что подтверждает долговечность конструкции при соблюдении условий хранения.

Расшифровка обозначения

Маркировка 2РМ22КПЭ10Ш1П1 содержит информацию о конструктивных особенностях соединителя:

• 2РМ — тип соединителя, негерметичный цилиндрический;
• 22 — условный размер корпуса, соответствующий диаметру посадочного отверстия 22 мм;
• К — кабельный корпус для подключения кабеля;
• П — прямой патрубок, задающий направление вывода кабеля;
• Э — исполнение под экранированный кабель;
• 10 — количество контактов — 10;
• Ш1 — одна рамка экрана;
• П1 — вариант покрытия или фиксации, в данном случае серебро на контактах.

Конструктивные особенности

Корпус разъёма изготовлен с условным размером 22 мм, что определяет совместимость с ответными частями соответствующего типоразмера серии 2РМ. Прямой патрубок облегчает герметизацию кабельного ввода и фиксацию кабеля. Десять контактов диаметром 1 мм расположены в соответствии со схемой распайки серии 2РМ22, что обеспечивает взаимозаменяемость с аналогичными соединителями данной серии.

Конструкция рассчитана на пайку контактов, что требует аккуратности при монтаже и позволяет получить надёжное соединение с низким переходным сопротивлением. Экранированный вариант исполнения предполагает наличие одной рамки экрана, обеспечивающей защиту от электромагнитных помех при подключении экранированных кабелей.

Условия эксплуатации и монтажа

Изделие предназначено для внутреннего монтажа в помещениях с климатическим исполнением УХЛ2.1. Это означает, что разъём пригоден для работы при температурах от минус 60 до плюс 100 градусов Цельсия и относительной влажности, характерной для умеренного и холодного климата. Негерметичное исполнение исключает прямое попадание влаги на контактную группу, поэтому при выборе места установки необходимо предусмотреть защиту от конденсата и брызг.

При монтаже следует учитывать допустимое количество циклов сочленения-расчленения, равное 500, а также минимальную наработку 5000 часов. Эти параметры подтверждают пригодность разъёма для длительной эксплуатации в составе стационарного оборудования, где соединения выполняются редко и не подвергаются частым механическим воздействиям.
