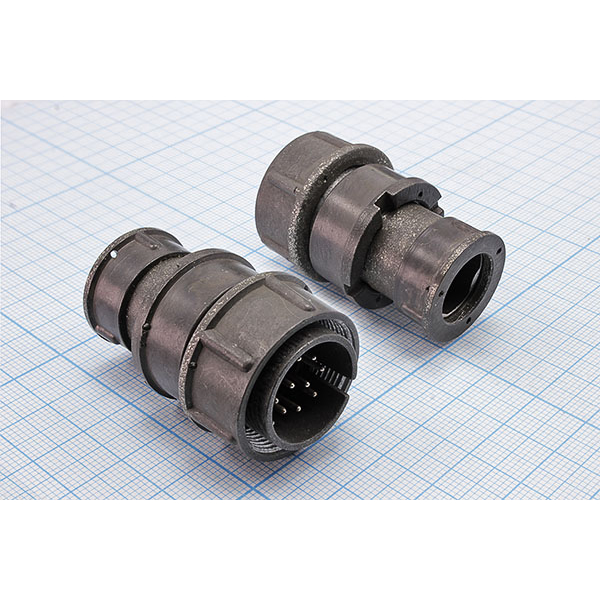

2РМ22КПЭ10Ш1А1

2РМ22КПЭ10Ш1А1 представляет собой кабельную вилку из серии разъемов 2РМ — это негерметичный электрический соединитель для надежного подключения в цепях постоянного и переменного тока (частотой до 3 МГц).

Назначение

Конструкция с прямым патрубком и гайкой предназначена для экранированного кабеля и внутреннего объемного монтажа пайкой. Она используется в условиях повышенных вибраций, ударов и экстремальных температур.

Основные характеристики

Токовая нагрузка: 7 А на контакт, до 58 А суммарно на соединитель.
Рабочий диапазон напряжения: до 560 В.
Диаметр контактов: 1,0 мм (10 контактов), сечением проводов от 0,5 мм².
Сопротивление контактов: ≤5 мОм; емкость между контактами: ≤6 пФ; сопротивление изоляции: ≥5000 МОм.
Электрическая прочность: 1850 В.

Условия эксплуатации

Диапазон температур: от -60°C до +100°C (теплостойкость 1 обозначает +100°С). Выдерживает линейное ускорение 2000 м/с², многократные удары до 1000 м/с² (1–3 мс), одиночные — до 5000 м/с² (0,1–2 мс), акустический шум до 170 дБ (50 Гц – 10 кГц). Работает при давлении от 133,32·10⁻¹² Па до 50,6·10⁴ Па.

Расшифровка обозначения

2РМ — серия; 22 — размер корпуса (посадочный диаметр 22 мм); КПЭ — кабельный тип с прямым (П) патрубком и гайкой для экранированного кабеля (Э); 10 — число контактов; Ш — шестигранная гайка; 1 — теплостойкость +100°С; А — золотое покрытие контактов; 1 — базовая модификация.

Описание

Назначение и область применения

2РМ22КПЭ10Ш1А1 представляет собой кабельную вилку из серии разъемов 2РМ. Это негерметичный электрический соединитель, предназначенный для надежного подключения в цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция с прямым патрубком и гайкой разработана специально для экранированного кабеля и внутреннего объемного монтажа пайкой.

Изделие применяется в условиях повышенных вибраций, ударов и экстремальных температур, что делает его востребованным в промышленном оборудовании, измерительной технике, аппаратуре связи и других устройствах, где требуется стабильное электрическое соединение при жестких внешних воздействиях.

Технические характеристики

Электрические параметры

Токовая нагрузка: 7 А на контакт, до 58 А суммарно на соединитель
Рабочий диапазон напряжения: до 560 В
Диаметр контактов: 1,0 мм
Количество контактов: 10
Сечение подключаемых проводов: от 0,5 мм²
Сопротивление контактов: не более 5 мОм
Емкость между контактами: не более 6 пФ
Сопротивление изоляции: не менее 5000 МОм
Электрическая прочность: 1850 В

Механические и климатические параметры

Диапазон рабочих температур: от минус 60°C до плюс 100°C
Теплостойкость: 1 (соответствует плюс 100°C)
Линейное ускорение: 2000 м/с²
Многократные удары: до 1000 м/с² при длительности 1–3 мс
Одиночные удары: до 5000 м/с² при длительности 0,1–2 мс
Акустический шум: до 170 дБ в диапазоне частот 50 Гц – 10 кГц
Рабочее давление: от 133,32·10⁻¹² Па до 50,6·10⁴ Па

Конструктивные особенности и расшифровка обозначения

Корпус соединителя имеет посадочный диаметр 22 мм. Кабельный тип с прямым патрубком и гайкой обеспечивает удобство монтажа экранированного кабеля. Шестигранная гайка позволяет надежно фиксировать соединение. Контакты имеют золотое покрытие, что обеспечивает стабильное переходное сопротивление и защиту от окисления.

Расшифровка обозначения 2РМ22КПЭ10Ш1А1:

2РМ — серия разъемов
22 — размер корпуса, посадочный диаметр 22 мм
КПЭ — кабельный тип с прямым патрубком и гайкой для экранированного кабеля
10 — число контактов
Ш — шестигранная гайка
1 — теплостойкость плюс 100°C
А — золотое покрытие контактов
1 — базовая модификация

Монтаж и эксплуатация

Соединитель предназначен для внутреннего объемного монтажа методом пайки. Прямой патрубок кабельного ввода ориентирован на подключение экранированного кабеля, что обеспечивает корректную заделку экрана и сохранение целостности цепи. Конструкция рассчитана на работу в условиях значительных механических нагрузок, включая вибрации и ударные воздействия, а также в широком диапазоне давлений — от глубокого вакуума до избыточного давления.

Изделие относится к категории 2РМ22 и имеет артикул 350. При подборе ответной части следует учитывать посадочный диаметр корпуса 22 мм и количество контактов 10. Соответствие электрических параметров, включая рабочее напряжение до 560 В и токовую нагрузку, должно учитываться при проектировании аппаратуры и выборе режимов эксплуатации.
