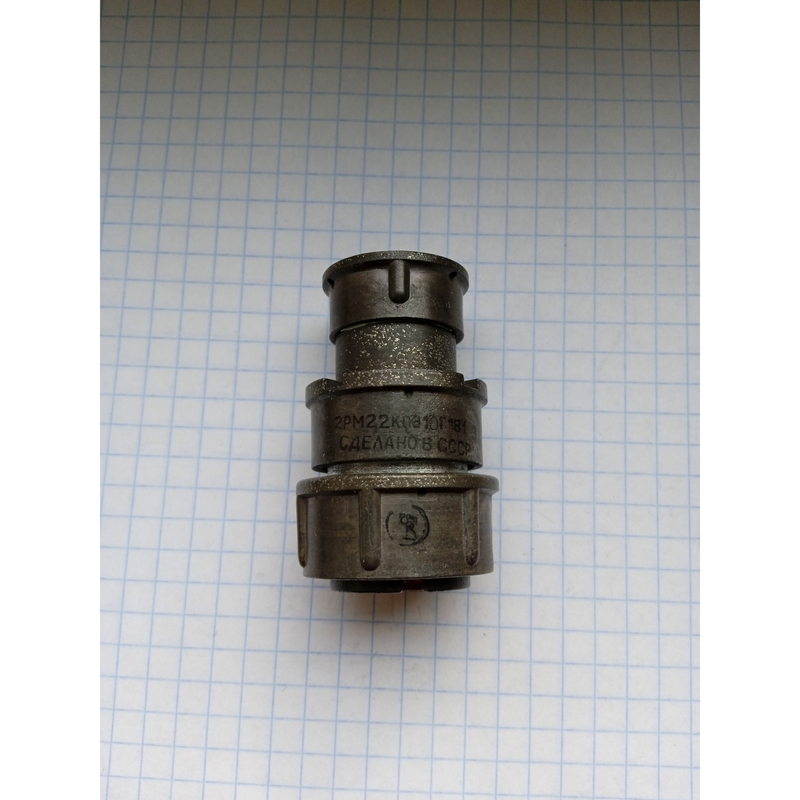

2РМ22КПЭ10Г1В1В: герметичный разъём для ответственных соединений

Разъём 2РМ22КПЭ10Г1В1В предназначен для создания надёжных разъёмных электрических соединений в промышленной аппаратуре, системах автоматики, измерительных комплексах, транспортном оборудовании и специализированной электронике. Такие цилиндрические соединители востребованы там, где важны механическая прочность, устойчивость к вибрации и защита контактной группы от внешних воздействий.

Маркировка изделия содержит сведения о конструктивном исполнении и контактной части, поэтому при подборе разъёма необходимо проверять полное обозначение, а не только серию 2РМ. Это особенно важно при замене компонентов в уже существующем оборудовании: даже внешне похожие исполнения могут различаться способом сочленения, типом контактов, посадочными размерами и электрическими параметрами.

Особенности разъёма 2РМ22КПЭ10Г1В1В

Серия 2РМ относится к многоконтактным цилиндрическим соединителям, рассчитанным на эксплуатацию в условиях, где обычные бытовые разъёмы недостаточно надёжны. Конструкция обеспечивает точную фиксацию ответной части и стабильное положение контактов при многократных циклах соединения и разъединения.

К ключевым особенностям 2РМ22КПЭ10Г1В1В относятся:

• цилиндрический металлический корпус с высокой механической стойкостью;

• многоконтактная контактная вставка;

• исполнение, рассчитанное на использование в ответственных электрических цепях;

• защита внутренних элементов от загрязнений и неблагоприятных эксплуатационных факторов;

• возможность применения в кабельных жгутах, корпусных вводах и модульных устройствах;

• надёжная фиксация ответной части, снижающая риск самопроизвольного расстыковывания;

• пригодность для систем, подверженных вибрации, ударам и температурным изменениям.

Расшифровка обозначения

Обозначение 2РМ22КПЭ10Г1В1В следует рассматривать как код конкретной модификации. В нём обычно зашифрованы серия соединителя, габарит, конструктивное исполнение, вариант контактной вставки, особенности контактов и климатическое либо защитное исполнение.

При работе с изделием важно сверять:

Где применяется 2РМ22КПЭ10Г1В1В

Разъём может использоваться в оборудовании, где требуется компактное, прочное и обслуживаемое соединение нескольких проводников. Благодаря цилиндрической конструкции и контактной вставке такие изделия удобны для организации межблочных соединений, кабельных линий и подключений к корпусам приборов.

Типичные области применения:

• промышленная автоматика и шкафы управления;

• контрольно-измерительная аппаратура;

• станочное и технологическое оборудование;

• системы связи и передачи сигналов;

• транспортная электроника;

• испытательные стенды;

• приборные комплексы;

• источники питания и распределительные устройства;

• специализированные кабельные сборки.

Например, разъём 2РМ22КПЭ10Г1В1В может применяться для соединения блока управления с внешним исполнительным модулем, когда в одном кабеле необходимо передать питание, сигнальные линии и управляющие цепи. При этом точная распайка должна соответствовать схеме конкретного оборудования и нумерации контактов выбранной контактной вставки.

Рекомендации по монтажу

Перед установкой необходимо убедиться в соответствии разъёма проектной документации, электрической схеме и ответной части. Нельзя подбирать соединитель только по внешнему диаметру корпуса: решающими являются полная маркировка, расположение контактов, кодировка и способ фиксации.

При монтаже рекомендуется:

• проверить отсутствие повреждений корпуса, резьбы, уплотнений и контактов;

• соблюдать нумерацию контактов при распайке;

• использовать проводники подходящего сечения и типа;

• не допускать перегрева контактов при пайке;

• исключить натяжение кабеля на месте ввода в разъём;

• обеспечить разгрузку кабеля от механических усилий;

• проверить качество изоляции между цепями после сборки;

• выполнить контрольное сочленение с ответной частью без чрезмерного усилия;

• при необходимости маркировать кабель и цепи для упрощения обслуживания.

Что учитывать при подборе

Для корректного применения 2РМ22КПЭ10Г1В1В следует анализировать не только его механическую совместимость, но и электрические условия работы. Особенно важны номинальные параметры контактов, тип подключаемого кабеля, способ монтажа, условия окружающей среды и требования к герметичности соединения.

Разъём 2РМ22КПЭ10Г1В1В представляет собой специализированное решение для устойчивых многоконтактных соединений. Точное соблюдение маркировки, схемы распайки и требований к монтажу помогает обеспечить долговечную работу оборудования, снизить вероятность отказов и упростить техническое обслуживание электрических систем.
