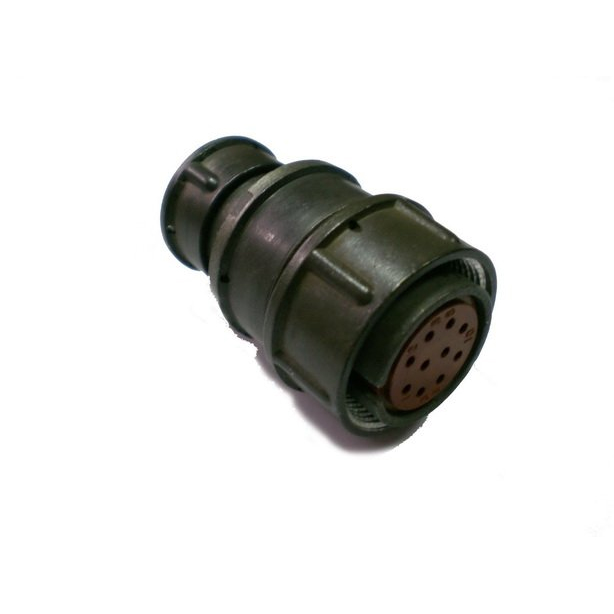

2РМ22КПЭ10Г1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель производства компании Элекон, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре как универсальное соединение.

Это кабельная розетка с прямым патрубком и гайкой для экранированного кабеля. Она имеет резьбовое сочленение, одношпоночную поляризацию корпусов и извлекаемые цилиндрические контакты диаметром 1 мм с серебряным покрытием (индекс "В "). Метод монтажа — обжимка или пайка, климатическое исполнение — УХЛ2.1 или В.

Изображение показывает техническую конструкцию разъема с видом спереди, сбоку и в разрезе, включая ключевые размеры и детали сборки.

Соединитель рассчитан на 10 контактов, максимальное рабочее напряжение до 560 В (амплитудное), токовую нагрузку на контакт от 5 до 8 А (в зависимости от диаметра), частоту до 3 МГц. Сопротивление изоляции — не менее 1000 МОм, емкость между контактами — не более 6 пФ.

Рабочая температура — от -60 до +100 °С (смена до +150 °С), выдерживает вибрацию (1–1000 Гц, до 490 м/с²), удары (до 5000 м/с² одиночные), линейные нагрузки до 2000 м/с². Минимальная наработка — 5000 часов, количество сочленений-расчленений — до 500.
