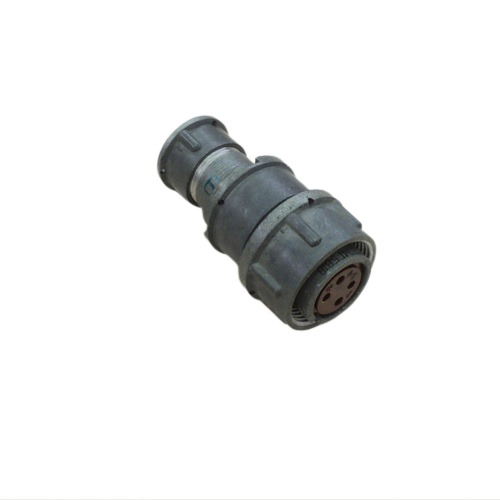

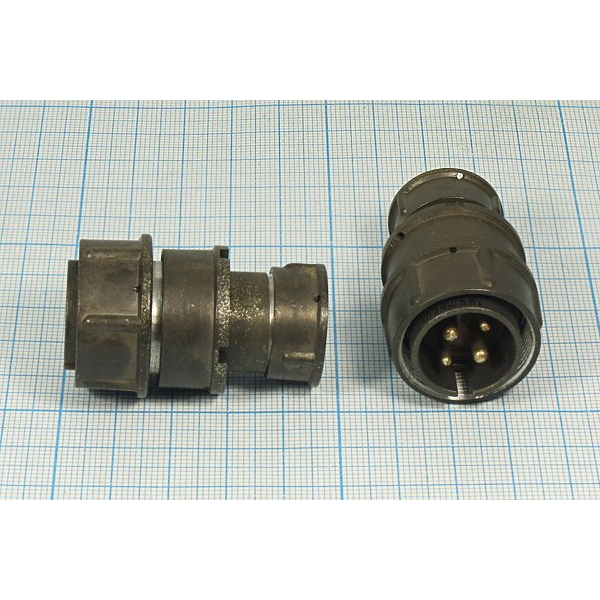

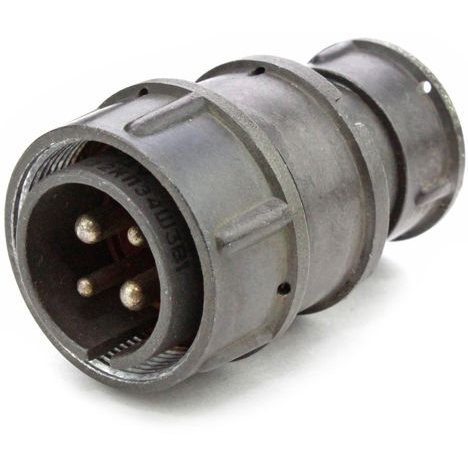

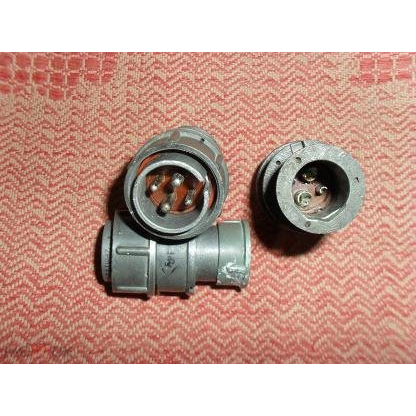

2РМ22КПЭ: герметичный цилиндрический разъём для ответственных соединений

2РМ22КПЭ — серия электрических низкочастотных цилиндрических соединителей, рассчитанная на создание надёжных разъёмных соединений в аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрического контакта. Такие разъёмы применяют в промышленном оборудовании, системах автоматики, измерительной технике, радиоэлектронной аппаратуре, транспорте и специальных устройствах.

Серия относится к соединителям с резьбовым сочленением: при стыковке частей разъёма резьбовое соединение обеспечивает устойчивую фиксацию и снижает риск самопроизвольного расстыковывания при вибрации или перемещении кабеля.

Что означает маркировка 2РМ22КПЭ

Маркировка 2РМ22КПЭ описывает базовое конструктивное исполнение соединителя:

Для типоразмера 2РМ22 характерны наружная резьба M22×1, ориентировочный наружный диаметр корпуса 29 мм и максимальная длина около 27 мм без учёта присоединённого кабеля и отдельных конструктивных элементов.

Полное обозначение обычно дополняют данными о контактной схеме, типе контактов, варианте покрытия и климатическом исполнении. Например, встречается исполнение 2РМ22КПЭ10Ш1В1 , где дополнительно указываются контактная часть и конкретный вариант конструкции.

Конструкция и особенности

Разъём 2РМ22КПЭ включает металлический корпус, изолятор с контактными гнёздами или штырями, контактные элементы, элементы фиксации и кабельный ввод. В зависимости от исполнения контакты могут быть извлекаемыми, что упрощает сборку кабельной части, обслуживание и замену повреждённых контактов.

Основные конструктивные преимущества:

• Резьбовое сочленение для надёжной механической фиксации.

• Одношпоночная поляризация корпуса, предотвращающая неправильное соединение ответных частей.

• Цилиндрический металлический корпус, рассчитанный на эксплуатацию в условиях механических нагрузок.

• Возможность использования экранированного кабеля в исполнении с индексом «Э».

• Разъёмная конструкция, удобная для монтажа, обслуживания и замены кабельных сборок.

• Защита контактов и зоны присоединения проводников от пыли в сочленённом состоянии у соответствующих исполнений.

Экранированное исполнение особенно актуально для цепей датчиков, измерительных систем, систем управления приводами и других линий, где требуется уменьшить влияние электромагнитных помех.

Электрические параметры 2РМ22

Параметры разъёма зависят прежде всего от сочетания контактов: количества, диаметра и назначения каждого контакта. Для корпуса 2РМ22 используются варианты с 4 или 10 контактами.

Для соединителей семейства 2РМ также приводятся рабочие диапазоны напряжения до 560–700 В, токовая нагрузка ориентировочно от 3 до 36 А на контакт и сопротивление изоляции не менее 1000 МОм — точные значения необходимо сверять по паспорту конкретного исполнения.

Важно учитывать, что нельзя назначать допустимый ток только по размеру корпуса. Решающее значение имеют схема расположения контактов, диаметр контакта, число одновременно нагруженных цепей, сечение проводника, температура окружающей среды и способ прокладки кабеля.

Где применяется 2РМ22КПЭ

Разъёмы 2РМ22КПЭ подходят для оборудования, в котором требуется многократное отключение кабелей без пайки или разборки всего узла. Типичные области использования:

• Промышленная автоматика и шкафное оборудование.

• Контрольно-измерительные приборы и испытательные комплексы.

• Радиоэлектронные и радиотехнические устройства.

• Кабельные сборки для датчиков, исполнительных механизмов и приводов.

• Бортовое, транспортное и специализированное оборудование.

• Силовые и сигнальные цепи, где необходима компактная многоконтактная коммутация.

Соединители серии 2РМ предназначены для работы в цепях постоянного и переменного тока, включая переменный ток частотой до 3 МГц.

На что обратить внимание при выборе

При подборе 2РМ22КПЭ необходимо сопоставить не только название серии, но и полное буквенно-цифровое обозначение. Ключевые параметры выбора:

• Количество контактов и схема их размещения.

• Тип контактов: штыри или гнёзда.

• Диаметр контактов и допустимый ток для каждой цепи.

• Требуемое рабочее напряжение.

• Исполнение ответной части: кабельное или блочное.

• Необходимость экранирования кабеля.

• Способ монтажа контактов и совместимость с используемым проводником.

• Условия эксплуатации: температура, вибрация, пыль, влага и механические нагрузки.

• Совместимость по ключу, резьбе и сочетанию контактов с ответным соединителем.

Для ответственных соединений рекомендуется проверять документацию именно на конкретную модификацию. Например, обозначение 2РМ22КПЭ10Ш1В1 уже задаёт определённую контактную конфигурацию, поэтому ответная часть должна соответствовать ей по типоразмеру, ключеванию и расположению контактов.

2РМ22КПЭ — практичное решение для создания прочного, обслуживаемого и защищённого разъёмного соединения в промышленных и специализированных электрических системах. Корректный выбор контактной схемы, токовой нагрузки и ответной части позволяет обеспечить стабильную работу оборудования даже при вибрации, температурных перепадах и регулярных циклах соединения-разъединения.
