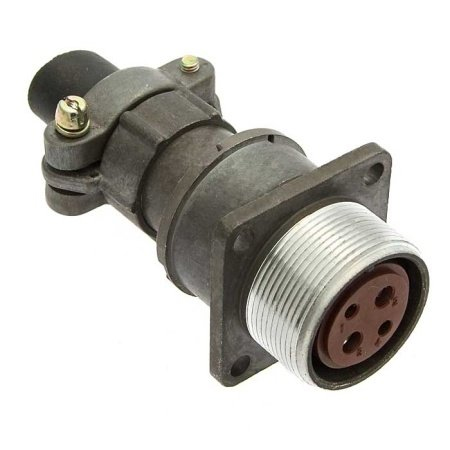

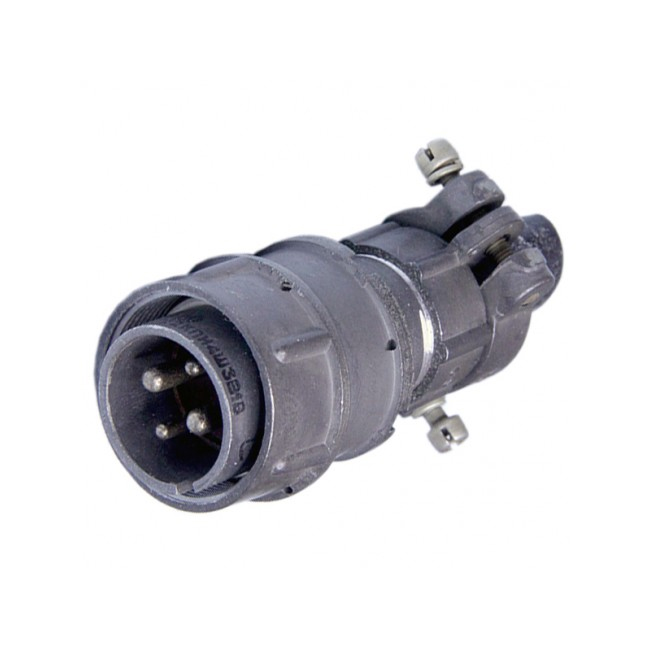

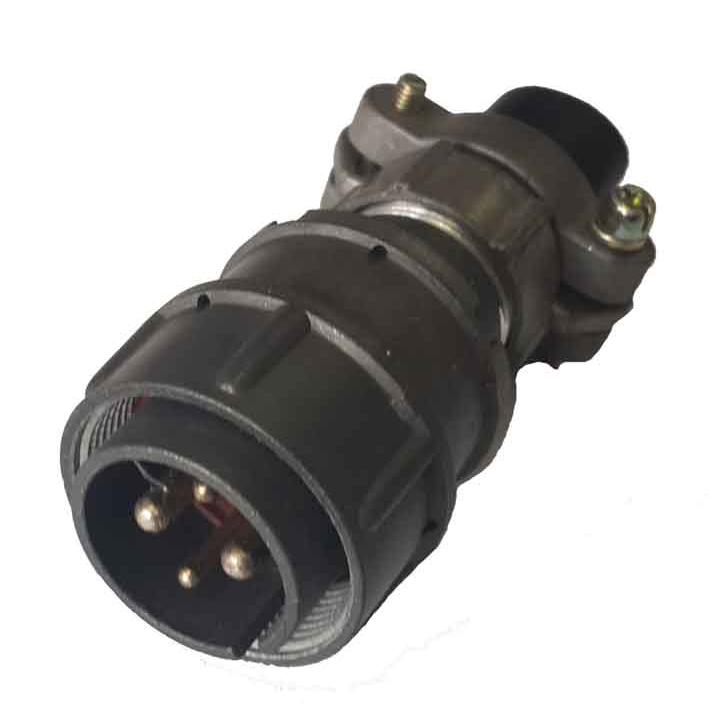

Разъём 2РМ22К4Ш3В1: надёжное кабельное соединение для промышленной аппаратуры

2РМ22К4Ш3В1 — цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для разъёмного соединения кабельных цепей в промышленном, приборостроительном, транспортном и специальном оборудовании. Исполнение с индексом «К» относится к кабельной части, а обозначение «Ш» указывает на штыревые контакты.

Разъём востребован в системах, где необходимы механически прочное соединение, устойчивость к вибрациям и возможность многократного подключения кабеля к приборной или блочной части оборудования. Серия 2РМ рассчитана на применение в цепях постоянного и переменного тока с частотой до 3 МГц.

Расшифровка обозначения 2РМ22К4Ш3В1

Маркировка разъёма содержит сведения о его конструктивном исполнении:

Для точного подбора ответной части необходимо сопоставлять не только число контактов, но и положение ключа, тип контактов — штыри или гнёзда, вариант контактной вставки, тип корпуса и исполнение кабельного ввода.

Основные особенности разъёма

2РМ22К4Ш3В1 относится к разъёмам объёмного монтажа: проводники присоединяются к контактам пайкой. Такое решение подходит для стационарного оборудования, шкафов управления, измерительных комплексов, силовых цепей небольшой и средней мощности, а также кабельных сборок.

Ключевые конструктивные преимущества:

• Цилиндрический металлический корпус обеспечивает механическую прочность.

• Резьбовое сочленение фиксирует вилку и розетку, снижая риск самопроизвольного рассоединения при вибрациях.

• Одношпоночная поляризация помогает исключить неверную ориентацию при соединении.

• Штыревые контакты рассчитаны на работу с соответствующей гнездовой ответной частью.

• Кабельная конструкция удобна для изготовления съёмных жгутов и межблочных соединений.

• Контакты в соединителях семейства 2РМ могут иметь покрытия из драгоценных металлов или серебра — конкретный вариант определяется исполнением изделия и документацией.

Электрические и климатические параметры

Параметры конкретного разъёма следует подтверждать по паспорту, техническим условиям и документации изготовителя. Для соединителей серии 2РМ с корпусом условного размера 22 обычно указываются следующие ориентировочные характеристики:

Для контактов диаметром 1,0 мм, характерных для ряда четырёхконтактных схем 2РМ22, предельная токовая нагрузка обычно находится в диапазоне порядка 5–8 А на контакт; точное допустимое значение зависит от конструкции, условий охлаждения, сечения провода и нормативного исполнения конкретной модификации.

Где применяется 2РМ22К4Ш3В1

Кабельная вилка 2РМ22К4Ш3В1 может использоваться там, где требуется надёжное съёмное соединение нескольких электрических линий:

• В шкафах автоматизации и системах управления.

• В измерительной, контрольной и испытательной аппаратуре.

• В промышленном оборудовании и станках.

• В системах связи и телеметрии низкой частоты.

• В транспортной, авиационной и специальной технике — при соответствии исполнения требованиям конкретного проекта.

• В кабельных сборках между корпусами, блоками, пультами и исполнительными устройствами.

Например, четыре контакта могут использоваться для передачи питания, сигналов управления или комбинации питающих и контрольных цепей. Однако распределение функций между контактами, допустимые токи и требования к изоляции должны определяться электрической схемой оборудования.

На что обратить внимание при подборе

При замене или проектировании соединения с 2РМ22К4Ш3В1 важно проверить:

• Совместимость с ответной розеткой по серии, размеру корпуса и схеме расположения контактов.

• Совпадение типа контактов: штыревая часть должна соединяться с гнездовой.

• Поляризацию и положение ключа корпуса.

• Диаметр контактов и допустимую токовую нагрузку.

• Способ ввода и закрепления кабеля.

• Соответствие сечения проводников паяным хвостовикам контактов.

• Требования к температуре, влажности, вибрации и другим внешним воздействиям.

• Наличие потребности в экранировании кабеля и подходящем варианте концевой гайки.

2РМ22К4Ш3В1 — практичное решение для создания разъёмных кабельных соединений с четырьмя штыревыми контактами. Резьбовая фиксация, прочный цилиндрический корпус и пригодность к работе в цепях до 3 МГц делают этот разъём удобным для профессионального монтажа промышленной и специальной электронной аппаратуры.
