2РМ22К4Г3В1 Элекон

Цена:

1450 ₽

Производитель: Элекон

Технические характеристики

2РМ22К4Г3В1 — это розетка блочная производства Элекон из серии цилиндрических низкочастотных соединителей 2РМ, предназначенная для электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Она относится к негерметичным тропикоустойчивым разъемам общего назначения с резьбовым соединением и одношпоночной поляризацией корпусов, обеспечивающей пылезащищенность контактов.

Условный размер корпуса — 22, вид корпуса — блочный (приборный), количество контактов — 4 с сочетанием диаметров 2,0 мм и 3,0 мм, покрытие контактов — серебро.

Монтаж выполняется внутренним или объемным способом пайкой.

Максимальное рабочее напряжение достигает 560–700 В, сопротивление изоляции — не менее 1000 МОм.

Рабочая температура: от -60°C до +100°C, ресурс — минимум 1000 часов наработки и 500 сочленений-расчленений.

Выдерживает вибрацию 1–1000 Гц с ускорением 490 м/с², одиночные удары до 5000 м/с², многократные — до 1000 м/с², линейные нагрузки — 2000 м/с².

Такие розетки используются в приборах и оборудовании, где требуется надежное соединение в сложных климатических условиях, всеклиматическое исполнение.

Ответными частями служат вилки серии 2РМТ, например 2РМТ22БПН4Ш3В1В.

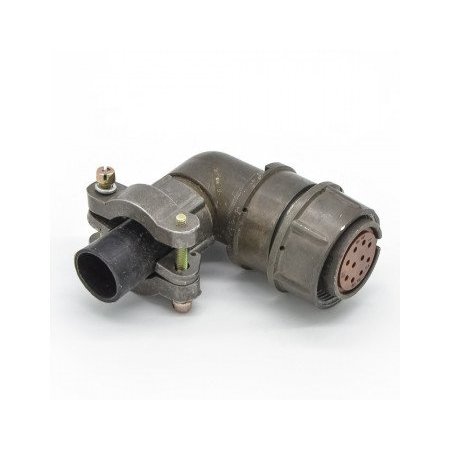

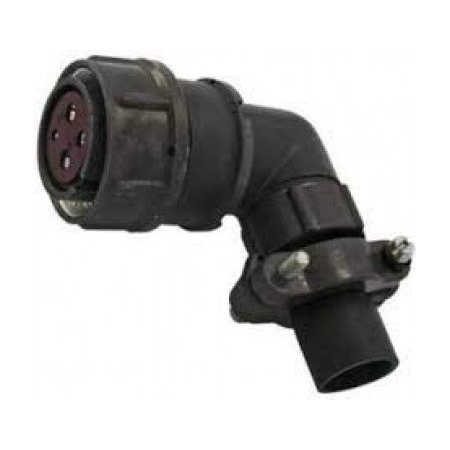

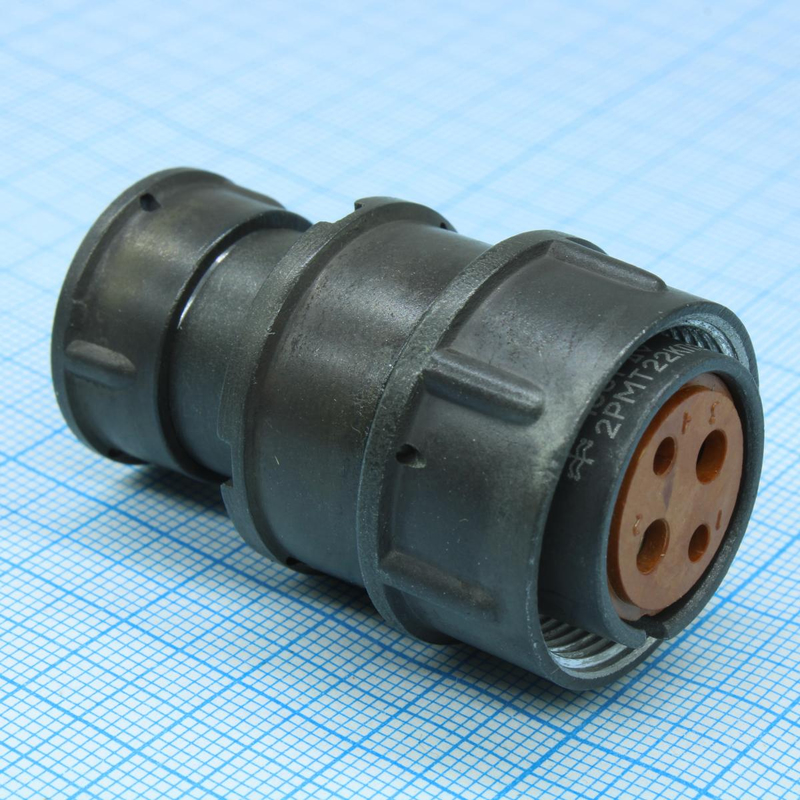

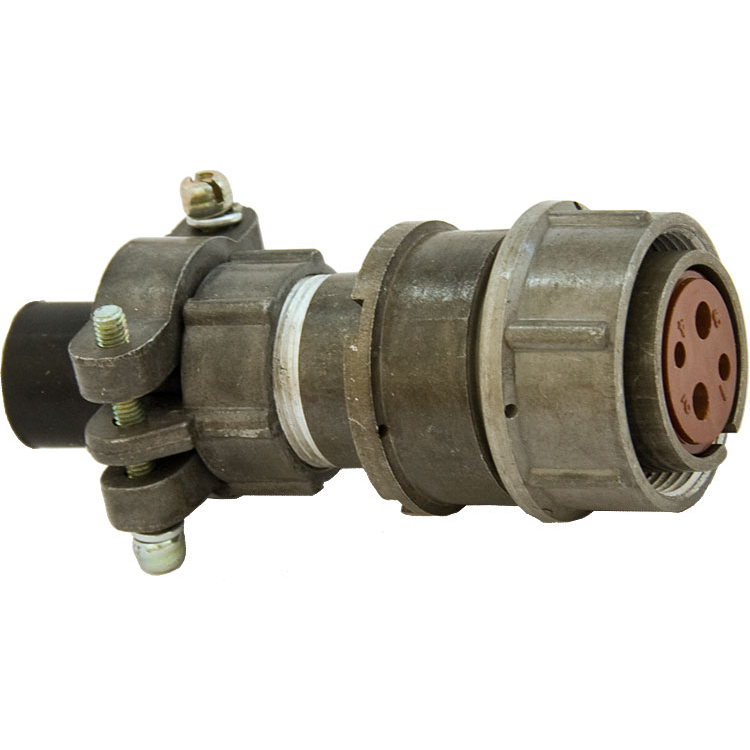

На изображении показан типичный вид разъема из этой серии с характерным цилиндрическим корпусом и контактами.

Описание

Назначение

Розетка блочная 2РМ22К4Г3В1 производства Элекон относится к серии цилиндрических низкочастотных соединителей 2РМ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель рассчитан на применение в составе приборов и оборудования, работающих в стационарных условиях, где требуется надежное разъемное соединение с защитой контактов от пыли.

Разъем относится к негерметичным тропикоустойчивым изделиям общего назначения. Всеклиматическое исполнение позволяет использовать розетку в аппаратуре, эксплуатируемой в сложных климатических условиях. Резьбовое соединение корпусов обеспечивает плотную фиксацию ответной части и стабильность контакта при механических воздействиях.

Конструктивные особенности

Корпус розетки имеет условный размер 22 и выполнен в блочном приборном исполнении, что предполагает монтаж непосредственно на панель или корпус оборудования. Одношпоночная поляризация корпусов исключает неправильное сочленение с ответной вилкой и защищает контакты от повреждений при соединении.

Розетка содержит 4 контакта с сочетанием диаметров 2,0 мм и 3,0 мм. Покрытие контактов — серебро. Такое покрытие обеспечивает низкое переходное сопротивление и стабильную проводимость. Монтаж проводов выполняется внутренним или объемным способом пайкой.

Совместимость

Ответными частями для розетки 2РМ22К4Г3В1 служат вилки серии 2РМТ. В качестве примера совместимого соединителя можно указать вилку 2РМТ22БПН4Ш3В1В. Подбор ответной части следует выполнять с учетом количества контактов, их диаметров и типа корпуса.

Электрические и эксплуатационные параметры

Максимальное рабочее напряжение: 560–700 В
Сопротивление изоляции: не менее 1000 МОм
Диапазон рабочих температур: от -60°C до +100°C
Ресурс: не менее 1000 часов наработки
Количество сочленений-расчленений: не менее 500
Вибрационные нагрузки: 1–1000 Гц с ускорением 490 м/с²
Одиночные удары: до 5000 м/с²
Многократные удары: до 1000 м/с²
Линейные нагрузки: 2000 м/с²

Применение

Розетка 2РМ22К4Г3В1 применяется в приборах и оборудовании, где требуется надежное электрическое соединение в условиях воздействия вибрации, ударных нагрузок и перепадов температур. Изделие подходит для установки в аппаратуру общепромышленного назначения, контрольно-измерительные приборы и устройства, эксплуатируемые в различных климатических зонах.

Пылезащищенность контактов обеспечивается конструкцией корпуса с одношпоночной поляризацией. Блочное исполнение упрощает монтаж на панели оборудования и позволяет выполнять аккуратную внутреннюю разводку проводов пайкой.
