2РМ22К10Ш1В1: надёжный цилиндрический разъём для промышленного оборудования

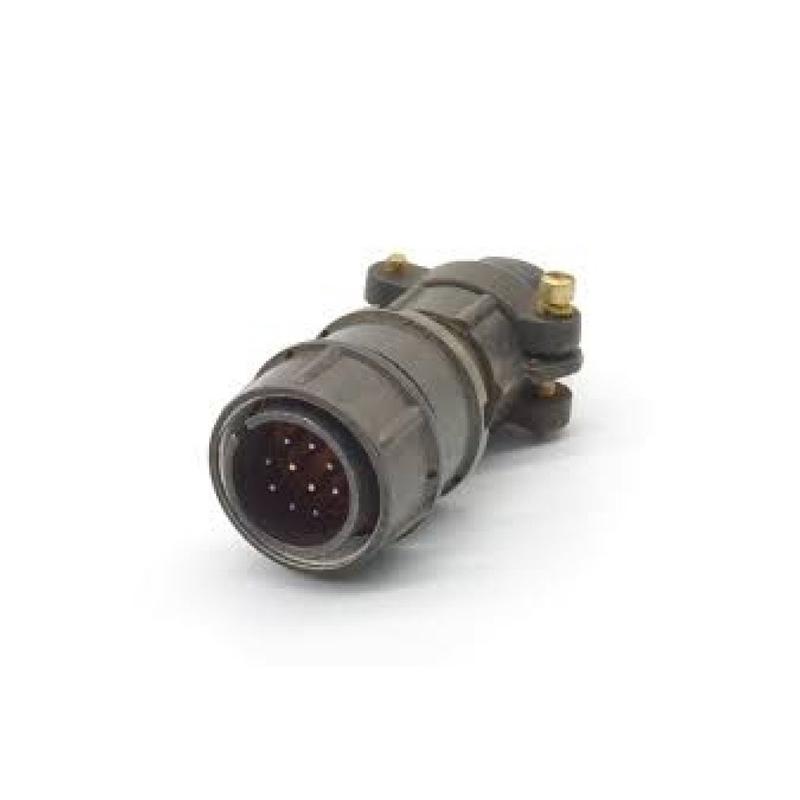

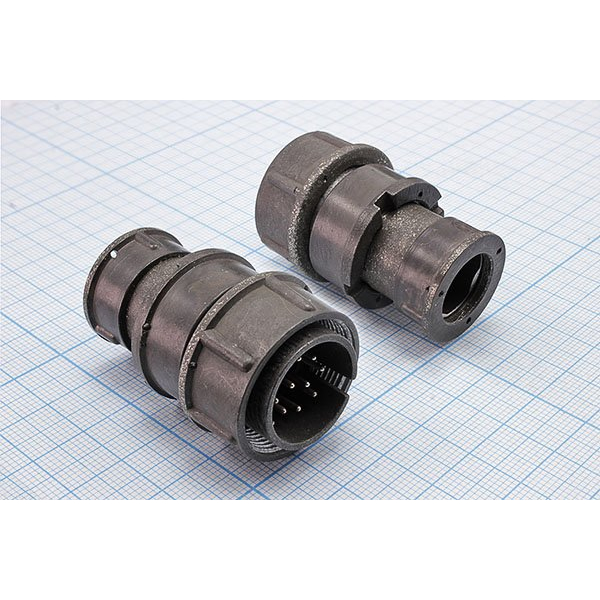

2РМ22К10Ш1В1 — цилиндрический электрический разъём, применяемый для создания разъёмных соединений в цепях питания, управления, измерения и передачи сигналов. Такие соединители востребованы в промышленной автоматике, приборостроении, системах связи, транспортной технике, испытательном оборудовании и специализированных электронных устройствах.

Конструкция разъёма серии 2РМ ориентирована на работу в условиях, где важны механическая прочность, устойчивость контакта и удобство многократного соединения кабельных линий. Исполнение 2РМ22К10Ш1В1 относится к семейству круглых многоконтактных разъёмов с фиксированным расположением контактных элементов и механическим сопряжением ответных частей.

Расшифровка обозначения

Маркировка 2РМ22К10Ш1В1 содержит сведения о конструктивном исполнении соединителя:

• 2РМ — серия цилиндрических электрических разъёмов.

• 22 — условный размер корпуса, определяющий габариты посадочной части и тип сопряжения.

• К — конструктивное исполнение корпуса.

• 10 — номер схемы расположения контактов.

• Ш — часть соединителя со штырьковыми контактами.

• 1 — вариант ключевания или ориентации при сочленении.

• В1 — климатическое и конструктивное исполнение, которое необходимо уточнять по нормативной документации на конкретную поставку.

Точная расшифровка отдельных буквенных индексов может зависеть от технических условий и версии изделия. Поэтому при проектировании жгута или замене разъёма важно сверять паспорт, чертёж и таблицу контактных схем именно для требуемого исполнения.

Особенности разъёма 2РМ22К10Ш1В1

Основное назначение 2РМ22К10Ш1В1 — формирование компактного, устойчивого к вибрациям и удобного в обслуживании разъёмного электрического интерфейса. Цилиндрическая форма корпуса обеспечивает точное позиционирование ответных частей, а ключевание помогает исключить неправильное соединение при монтаже.

К ключевым особенностям относятся:

• многоконтактная конструкция для одновременного подключения нескольких электрических цепей;

• штырьковая контактная часть;

• механическое направляющее сопряжение ответных частей;

• применение в кабельных сборках, жгутах и приборных соединениях;

• возможность разделения сигнальных, управляющих и питающих цепей в одном разъёме;

• пригодность для аппаратуры, требующей регулярного обслуживания и замены модулей;

• устойчивое соединение при корректном подборе ответной части, контактов и технологии монтажа.

Разъём особенно удобен там, где необходимо быстро отсоединять блок оборудования, датчик, исполнительный механизм или кабельный жгут без распайки проводников.

Области применения

Разъёмы типа 2РМ22К10Ш1В1 используются в оборудовании, где требуется надёжное многоконтактное соединение с понятной идентификацией цепей. Типичные области применения включают:

• шкафы управления и автоматики;

• контрольно-измерительные системы;

• испытательные стенды;

• приборные панели и модульные блоки;

• промышленные машины и станочное оборудование;

• телеметрические и коммуникационные комплексы;

• транспортную, авиационную и специальную технику;

• кабельные жгуты для электронных и электротехнических устройств.

При использовании в системах управления через контакты разъёма могут подключаться дискретные сигналы, цепи датчиков, линии питания малой мощности, сигналы обратной связи и экранированные линии — если это соответствует допустимым электрическим параметрам контактов и выбранной схеме подключения.

Что учитывать при подборе

Для корректного применения 2РМ22К10Ш1В1 недостаточно ориентироваться только на наименование. Важно проверить полную совместимость разъёма с ответной частью и условиями эксплуатации.

Перед монтажом следует уточнить:

• схему и количество контактов;

• тип контактов: штырьковые или гнездовые;

• размер корпуса и тип сочленения;

• вариант ключевания;

• назначение ответной части;

• допустимые ток и напряжение для каждого контакта;

• сечение и тип подключаемого провода;

• способ оконцевания контактов;

• требования к экранированию кабеля;

• температурные, вибрационные и климатические условия работы;

• степень защиты готовой кабельной сборки.

Особое внимание требуется при замене ранее установленного соединителя. Даже внешне похожие разъёмы одной серии могут отличаться схемой контактов, ориентацией ключа, типом контактной части или конструкцией корпуса. Несовместимость по одному из этих параметров способна привести к невозможности соединения либо к ошибкам коммутации.

Монтаж и эксплуатация

Надёжность разъёмного соединения во многом определяется качеством монтажа. Контакты должны устанавливаться с соблюдением рекомендованной технологии: пайки, обжима или другого предусмотренного метода. Необходимо исключить повреждение изоляции, перегрев контактной зоны, чрезмерное механическое натяжение проводов и нарушение последовательности распиновки.

При сборке кабельной части рекомендуется:

• заранее подготовить таблицу соединений;

• промаркировать проводники и контакты;

• проверить распиновку до окончательной установки контактов;

• обеспечить разгрузку кабеля от натяжения;

• проконтролировать отсутствие коротких замыканий и обрывов;

• проверить правильность сочленения с ответной частью;

• выполнить электрический контроль после монтажа.

Для оборудования, работающего в условиях вибрации или частого подключения, полезно проводить периодический осмотр состояния контактов, фиксации корпуса, кабельного ввода и изоляции проводников.

Итог

2РМ22К10Ш1В1 — функциональный цилиндрический разъём для построения многоконтактных соединений в промышленной, измерительной и специализированной аппаратуре. Его использование позволяет сделать кабельную систему более обслуживаемой, упростить замену модулей и обеспечить организованное подключение нескольких электрических цепей через единый интерфейс.

При выборе и установке 2РМ22К10Ш1В1 ключевое значение имеют точная расшифровка маркировки, проверка схемы контактов, подбор совместимой ответной части и соблюдение требований монтажной документации.
