2РМ22К10Ш1А1

Цена:

900 ₽

Технические характеристики

2РМ22К10Ш1А1

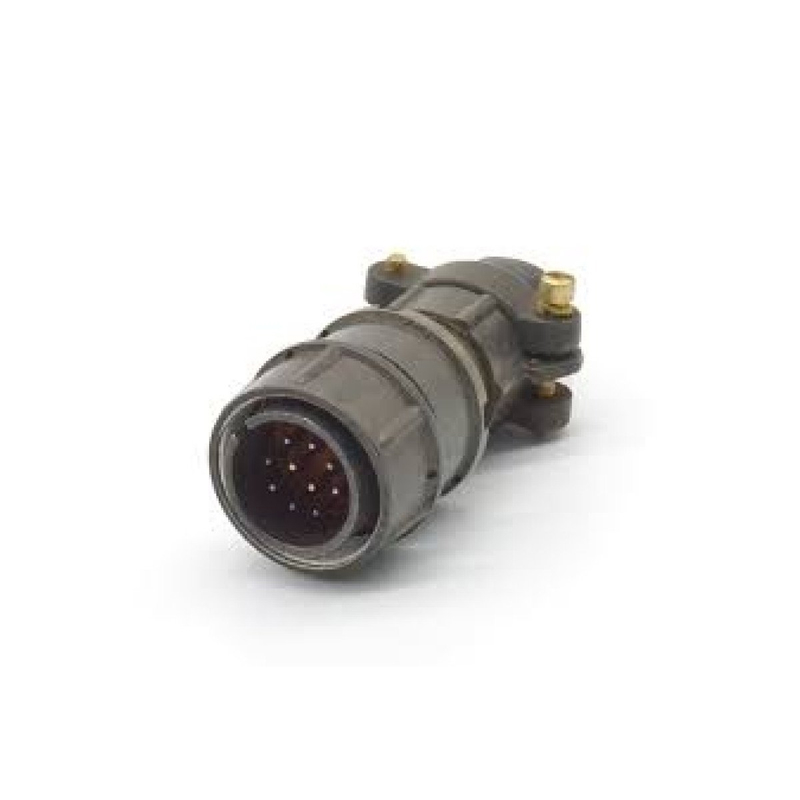

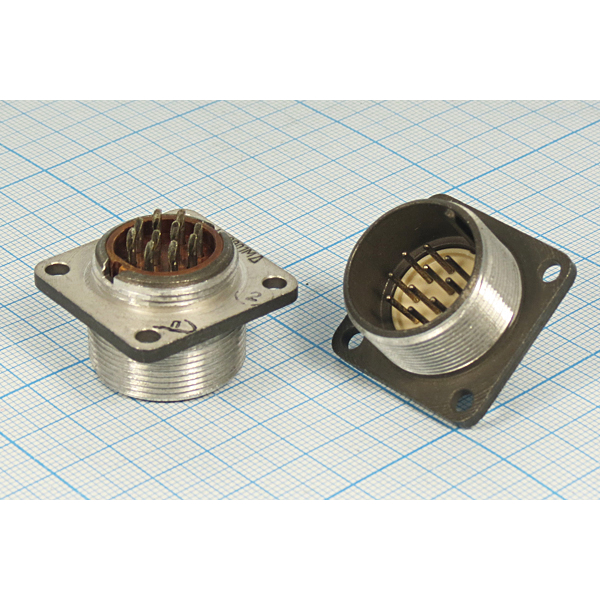

2РМ22К10Ш1А1 — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМ, предназначенная для надежного соединения электрических цепей переменного и постоянного тока частотой до 3 МГц.

Основные характеристики

Соединитель негерметичный с климатическим исполнением УХЛ, имеет 10 контактов диаметром 1 мм и корпус кабельного типа (К) с прямым патрубком (без буквы П в этой модификации). +1
Рабочее напряжение — до 560 В, ток на контакт — до 7 А, общая токовая нагрузка — до 58 А. +1
Сопротивление контактов не превышает 5 мОм, емкость между ними — до 6 пФ, материал контактов — золото, серебро или палладий.

Условия эксплуатации

Диапазон рабочих температур — от -60°C до +100°C, подходит для всеклиматического исполнения (индекс А1). +1
Выдерживает вибрацию 1–5000 Гц с ускорением до 490 м/с², удары до 5000 м/с² (одиночные) и 1000 м/с² (многократные), а также пониженное давление до 10⁻¹² мм рт. ст. +1
Срок службы — минимум 1000 часов наработки, до 500 сочленений-расчленений, гарантия хранения 15 лет.

Описание

Назначение соединителя 2РМ22К10Ш1А1

2РМ22К10Ш1А1 представляет собой кабельную вилку цилиндрического низкочастотного соединителя серии 2РМ. Устройство предназначено для коммутации электрических цепей переменного и постоянного тока с рабочей частотой до 3 МГц. Соединитель применяется в составе кабельных сборок и обеспечивает разъемное соединение проводников в аппаратуре общепромышленного, специального и климатического исполнения.

Изделие относится к негерметичным соединителям климатического исполнения УХЛ. Модификация имеет корпус кабельного типа с прямым патрубком, что подтверждается отсутствием буквы П в обозначении. Конструкция рассчитана на монтаж кабеля с последующей фиксацией и защитой места соединения.

Технические параметры

Соединитель оснащен 10 контактами диаметром 1 мм. Материал контактных элементов — золото, серебро или палладий, что обеспечивает низкое переходное сопротивление и стабильность электрического контакта. Значение сопротивления контактов не превышает 5 мОм, емкость между соседними контактами составляет до 6 пФ.

Электрические характеристики изделия подтверждены следующими значениями:

рабочее напряжение — до 560 В;
номинальный ток на один контакт — до 7 А;
суммарная токовая нагрузка через соединитель — до 58 А.

Указанные параметры позволяют использовать вилку в цепях питания и сигнальных цепях с умеренными токовыми нагрузками при сохранении надежного контакта в течение всего срока эксплуатации.

Стойкость к внешним воздействиям

Индекс А1 в обозначении указывает на всеклиматическое исполнение. Соединитель сохраняет работоспособность в диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.

Механическая прочность подтверждена стойкостью к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и многократным ударам с ускорением до 1000 метров на секунду в квадрате. Соединитель допускает эксплуатацию в условиях пониженного атмосферного давления до 10 в минус двенадцатой степени миллиметров ртутного столба.

Ресурс и надежность

Минимальная наработка соединителя составляет 1000 часов. Конструкция рассчитана на 500 циклов сочленения и расчленения без потери эксплуатационных характеристик. Гарантийный срок хранения изделия — 15 лет, что подтверждает стабильность материалов и покрытий при длительном складском хранении.

Соединитель 2РМ22К10Ш1А1 подходит для применения в радиоэлектронной аппаратуре, измерительных комплексах, промышленном оборудовании и системах, где требуется надежное разъемное соединение при воздействии широкого спектра климатических и механических факторов.
