Назначение и область применения

Разъём 2РМ22К10Г1В1 производства «Элекон» относится к семейству низкочастотных цилиндрических электрических соединителей типа 2РМ (2РМТ). Изделие представляет собой кабельный соединитель, предназначенный для коммутации цепей постоянного и переменного тока в составе радиоэлектронной и промышленной аппаратуры. Конструкция рассчитана на эксплуатацию в условиях воздействия механических нагрузок и широкого диапазона температур.

Основные сферы применения данного разъёма:

• радиоэлектронная аппаратура и радиотехнические комплексы;
• промышленные системы управления и автоматики;
• комплектные щиты и панели, где требуются надёжные и многократно разъединяемые соединения в жёстких эксплуатационных условиях.

Технические особенности и конструкция

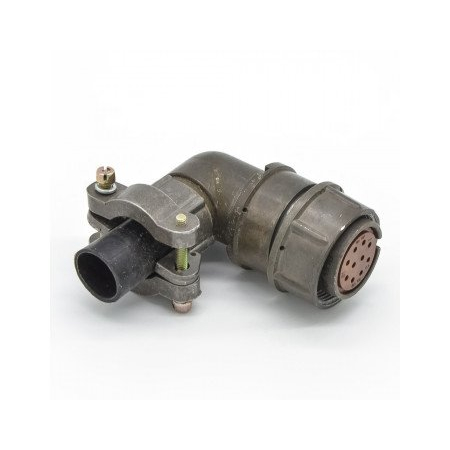

Соединитель 2РМ22К10Г1В1 имеет десять контактов с прямоугольным сочетанием «гнездо-штырь». Контакты выполнены из соответствующего сплава и покрыты серебром, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость. Фиксация пары «вилка-розетка» осуществляется резьбовой накидной гайкой, которая гарантирует надёжное соединение и устойчивость к самопроизвольному разъединению при вибрационных воздействиях.

Расшифровка обозначения

• 2РМ — низкочастотный цилиндрический соединитель;
• 22 — условный габарит, определяющий размер корпуса;
• К — кабельный соединитель, предназначенный для крепления к кабелю;
• 10 — количество контактов;
• Г — прямоугольное сочетание контактов «гнездо-штырь»;
• 1 — тип патрубка или гайки, рассчитанный на определённый вид кабеля;
• В1 — всеклиматическое исполнение с серебряным покрытием контактов.

Эксплуатационные параметры

Изделие рассчитано на работу в цепях с рабочим напряжением до примерно 500 В, что является типичным значением для серии 2РМ (2РМТ). Рабочий ток на контакт может составлять от нескольких ампер до десятков ампер в зависимости от диаметра контакта и конкретной конструкции. Всеклиматическое исполнение подтверждает возможность применения в широком диапазоне температур окружающей среды, как правило, от примерно минус 60 до плюс 100 градусов Цельсия.

Соединитель устойчив к механическим нагрузкам, характерным для бортовой и промышленной аппаратуры: вибрации, ударам и линейным перегрузкам. Серебряное покрытие контактов обеспечивает стабильное электрическое соединение при многократных циклах сочленения и расчленения, а резьбовая фиксация исключает ослабление контакта в процессе эксплуатации.

Применение в аппаратуре

Благодаря сочетанию компактных размеров корпуса условного габарита 22, десяти контактов и всеклиматического исполнения разъём 2РМ22К10Г1В1 подходит для построения ответственных кабельных соединений. Он востребован в устройствах, где требуется сохранение работоспособности при перепадах температур, воздействии влаги и механических вибраций. Артикул изделия — 306.
