Новость: разъём 2РМ22БПН4Г3В1В для надёжных электрических соединений

В номенклатуре цилиндрических соединителей серии 2РМ применяется разъём 2РМ22БПН4Г3В1В — четырёхконтактная блочная розетка с резьбовым способом сочленения. Такое исполнение ориентировано на создание устойчивых разъёмных соединений в цепях постоянного и переменного тока, где важны механическая прочность, фиксированное положение контактов и устойчивость к промышленным воздействиям.

Конструкция и расшифровка

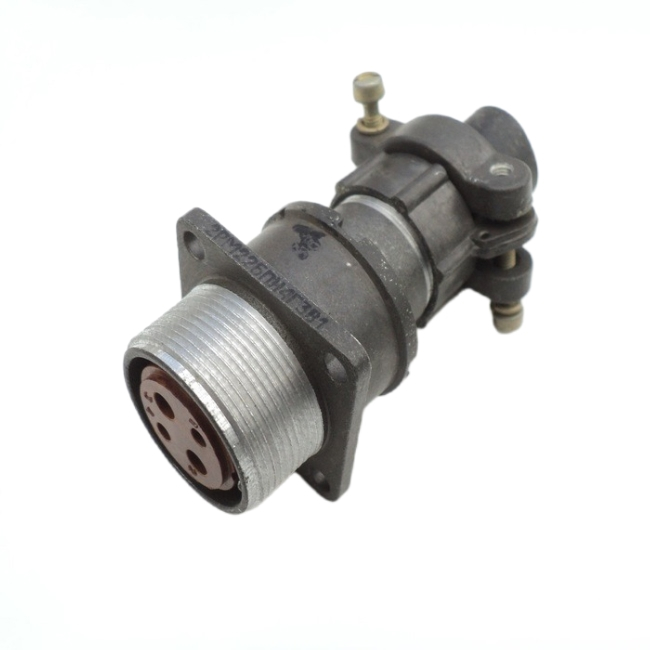

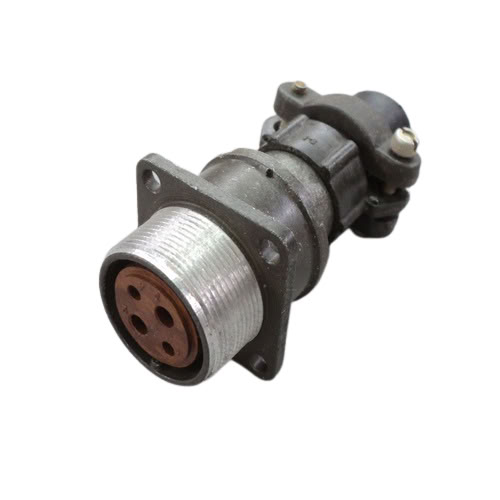

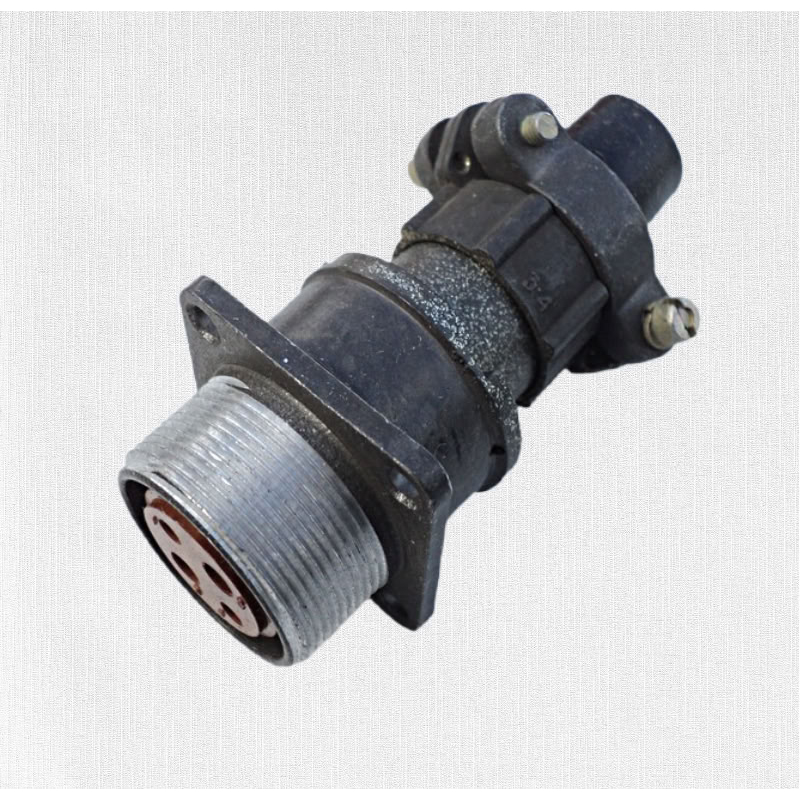

Маркировка 2РМ22БПН4Г3В1В указывает на принадлежность изделия к серии малогабаритных цилиндрических соединителей 2РМ. Разъём выполнен в блочном корпусе с прямым патрубком и предназначен для стационарной установки на панели, корпусе прибора или оборудовании.

Ключевые признаки исполнения:

• Условный размер корпуса — 22.

• Тип контактов — гнездовые, то есть розетка.

• Количество контактов — 4.

• Контактная группа включает контакты диаметром 2 и 3 мм.

• Способ соединения с ответной частью — резьбовой.

• Покрытие контактов — серебряное, что способствует снижению переходного сопротивления и повышает стабильность электрического контакта.

Резьбовая фиксация предотвращает случайное разъединение при вибрациях, перемещениях кабеля и эксплуатации оборудования в условиях механических нагрузок. Для корректной установки важно использовать совместимую ответную часть с соответствующим расположением и диаметрами контактов.

Электрические параметры

2РМ22БПН4Г3В1В рассчитан на работу при напряжении до 560 В. Для контактной группы применяются контакты диаметром 2 и 3 мм: допустимый ток на одиночный контакт составляет соответственно до 18 А и до 32 А, а суммарный ток на соединитель — до 80 А.

Указанные характеристики позволяют применять соединитель как для передачи питания, так и для смешанных цепей, в которых одновременно используются силовые и управляющие линии. Перед проектированием необходимо учитывать распределение нагрузки между контактами, сечение проводников, условия охлаждения и требования конкретной конструкторской документации.

Стойкость к условиям эксплуатации

Соединитель 2РМ22БПН4Г3В1В сохраняет работоспособность в диапазоне температур от −60 до +100 °C. Конструкция рассчитана на воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц, что делает разъём подходящим для оборудования с повышенными механическими требованиями.

Дополнительные эксплуатационные показатели:

• Ресурс сочленений и расчленений — не менее 500 циклов.

• Минимальная наработка — от 1000 часов.

• Минимальный срок сохраняемости — 15 лет.

Такие параметры важны для шкафов управления, испытательных стендов, транспортного оборудования, приборостроения, систем электропитания и других устройств, где разъём должен сохранять электрическую и механическую стабильность в течение длительного периода.

Практическое применение

Разъём 2РМ22БПН4Г3В1В используют для организации разъёмного подключения кабельных жгутов к корпусам приборов, панелям, распределительным устройствам и специализированному промышленному оборудованию. Четырёхконтактная компоновка с контактами разных диаметров помогает разделять цепи по назначению и токовой нагрузке.

При монтаже рекомендуется контролировать:

• соответствие ответной части серии, типоразмера и схемы расположения контактов;

• качество обжима или пайки проводников согласно принятой технологии;

• отсутствие повреждений изолятора, резьбы, корпуса и контактных поверхностей;

• правильность поляризации при сочленении;

• затяжку резьбового соединения без перекоса и чрезмерного усилия.

2РМ22БПН4Г3В1В представляет собой специализированное решение для надёжного разъёмного соединения электрических цепей с повышенными требованиями к вибростойкости, нагрузочной способности и долговечности.
