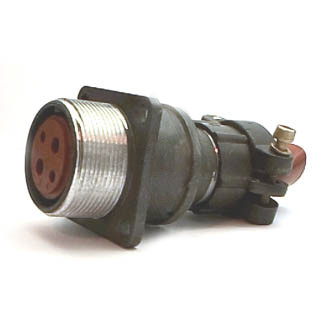

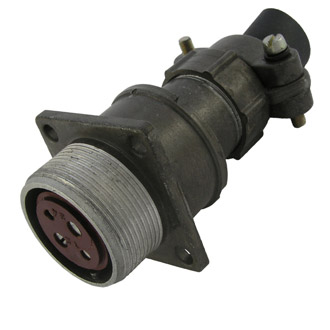

2РМ22БПН4Г3В1: надёжный низкочастотный разъём для радиоэлектронной аппаратуры

2РМ22БПН4Г3В1 — цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для внутреннего объёмного монтажа в цепях постоянного и переменного тока. Исполнение применяется в аппаратуре, где важны механическая прочность соединения, стабильность электрических параметров и устойчивость к внешним воздействиям.

Разъём выполнен в виде блочной приборной розетки с прямым патрубком и гайкой, рассчитанной на использование с неэкранированным кабелем. Конструкция предусматривает резьбовое сочленение, которое помогает надёжно фиксировать подключаемую ответную часть и снижает риск самопроизвольного разъединения при вибрации или ударах.

Основные особенности 2РМ22БПН4Г3В1

Модель относится к негерметичным соединителям серии 2РМ и имеет четыре контакта. Для электрического монтажа используется пайка, а контакты могут иметь серебряное покрытие, способствующее стабильному переходному сопротивлению и качественному электрическому контакту.

Ключевые характеристики разъёма:

• Тип исполнения — приборная блочная розетка с прямым патрубком.

• Количество контактов — 4.

• Фиксация соединения — резьбовая.

• Поляризация корпуса — одношпоночная.

• Способ монтажа — внутренний, объёмный, пайкой.

• Рабочая частота электрических цепей — до 3 МГц.

• Максимальное рабочее напряжение — до 560 В.

• Максимальная суммарная токовая нагрузка — до 80 А.

• Допустимая токовая нагрузка на одиночный контакт — до 18 А для контактов диаметром 2 мм и до 32 А для контактов диаметром 3 мм.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Ёмкость между контактами — не более 6 пФ.

Устойчивость к условиям эксплуатации

2РМ22БПН4Г3В1 разработан для эксплуатации в условиях, где оборудование может подвергаться температурным перепадам, повышенной влажности, вибрационным и ударным нагрузкам. Указанный диапазон рабочих температур составляет от −60 до +100 °C, а относительная влажность может достигать 98%.

Конструкция соединителя рассчитана на воздействие синусоидальной вибрации в диапазоне от 1 до 5000 Гц, а также на механические удары. Это делает разъём востребованным в составе радиоэлектронных блоков, измерительных систем, промышленного оборудования, аппаратуры связи и других технических устройств, где соединение кабеля с приборной частью должно оставаться стабильным в процессе работы.

Где применяется разъём 2РМ22БПН4Г3В1

Разъём 2РМ22БПН4Г3В1 может использоваться для коммутации цепей питания, сигналов управления и низкочастотных электрических цепей в аппаратуре специального и общепромышленного назначения. Резьбовая фиксация и одношпоночная поляризация помогают обеспечить корректное соединение ответных частей и сократить вероятность ошибки при подключении.

При подборе ответной части важно учитывать тип контактов, схему распайки, исполнение кабеля, требования к токовой нагрузке и условия эксплуатации оборудования. Правильно выбранная комбинация соединителей серии 2РМ обеспечивает надёжное многократное подключение и отключение кабельных линий: для данной модели заявлено до 500 циклов сочленения и расчленения.

Итог

2РМ22БПН4Г3В1 — функциональный четырёхконтактный приборный разъём для внутреннего монтажа, сочетающий высокую допустимую нагрузку, резьбовую фиксацию, устойчивость к неблагоприятным внешним факторам и удобство пайки проводников. Благодаря этим свойствам он подходит для создания долговечных соединений в электротехнических и радиоэлектронных системах.
