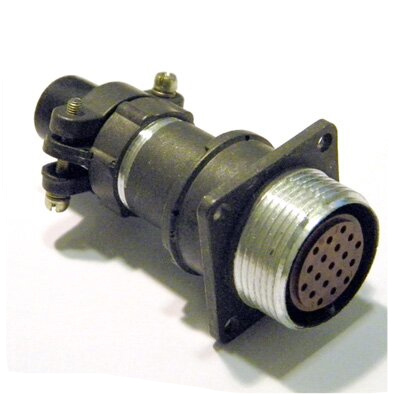

Назначение и область применения

Соединитель 2РМ22БПН19Ш1В1 относится к цилиндрическим низкочастотным соединителям серии 2РМ. Он предназначен для обеспечения надежного электрического соединения в различных устройствах и электротехнических системах. Данный соединитель применяется в цепях постоянного и переменного тока частотой до 3 МГц. Благодаря всеклиматическому исполнению В1 он подходит для эксплуатации в широком диапазоне условий окружающей среды.

Технические характеристики

Ниже приведены подтвержденные параметры соединителя 2РМ22БПН19Ш1В1.

• Тип: вилка с блочным корпусом и прямым патрубком (БПН).
• Диаметр посадочного отверстия: 22 мм.
• Количество контактов: 19.
• Диаметр контактов: 1 мм.
• Максимальное рабочее напряжение: 560 В.
• Токовая нагрузка на контакт: до 7 А.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Количество сочленений-расчленений: не менее 500 циклов.
• Сопротивление изоляции: не менее 1000 МОм.
• Срок сохраняемости: от 15 до 25 лет.
• Минимальная наработка: от 1000 до 5000 часов в зависимости от модификации.
• Покрытие контактов: серебро (индекс В).
• Исполнение: всеклиматическое (В1).

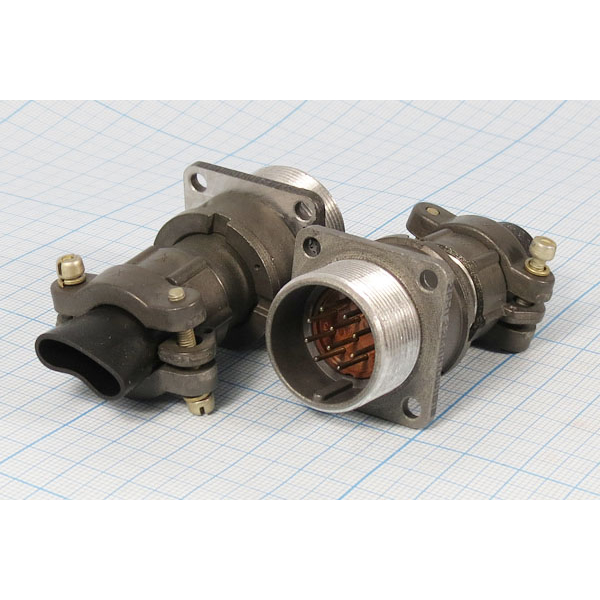

Конструкция и особенности монтажа

Соединитель имеет резьбовое сочленение с одношпоночной поляризацией, что обеспечивает правильное и надежное соединение. Монтаж выполняется внутренним объемным методом пайки на блок. Конструкция допускает экранировку кабеля. Покрытие контактов серебром обеспечивает стабильное электрическое сопротивление и долговечность.

Маркировка соединителя расшифровывается следующим образом: 2РМ — серия соединителей; 22 — диаметр монтажного отверстия в миллиметрах; БПН — блочный корпус, прямой патрубок, неэкранированный; 19 — число контактов; Ш1 — шаг контактов 1; В1 — серебро, всеклиматическое исполнение.

Применение

Благодаря своим характеристикам соединитель 2РМ22БПН19Ш1В1 может использоваться в различных областях, где требуется надежное соединение с большим количеством контактов и устойчивость к внешним воздействиям. Он подходит для работы в цепях постоянного и переменного тока частотой до 3 МГц. Всеклиматическое исполнение позволяет эксплуатировать его в условиях повышенной влажности, широкого диапазона температур и других неблагоприятных факторов. Соединитель востребован в промышленной автоматике, измерительной технике, системах связи и других электронных устройствах.
