Назначение и область применения

Разъём 2РМ22БПН10Ш1В1В представляет собой низкочастотный цилиндрический соединитель серии 2РМ. Он предназначен для соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Данный разъём используется для коммутации электрических цепей в составе различных электронных и электрических устройств.

Основное назначение — обеспечение надёжного электрического соединения и разъединения цепей в блочной аппаратуре. Он может применяться во внутренних цепях приборов и оборудования в различных отраслях промышленности.

Конструктивные особенности и расшифровка обозначения

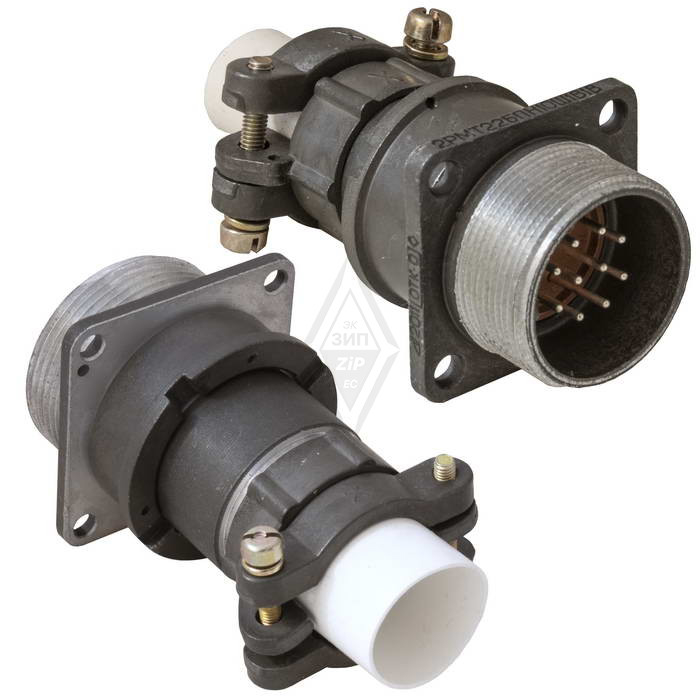

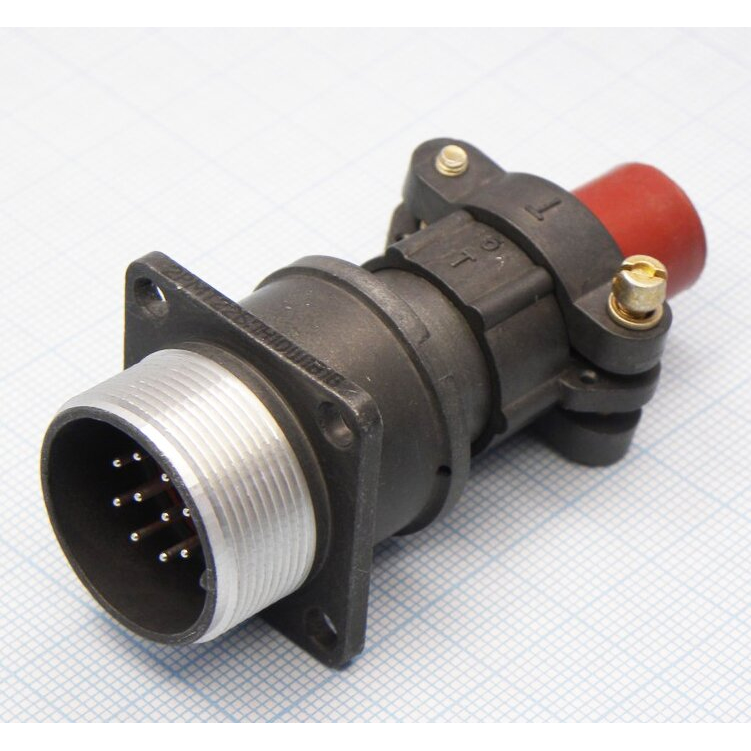

Конструктивно разъём выполнен в виде блочной вилки с прямым патрубком для неэкранированного кабеля. Условный размер корпуса составляет 22 мм, а диаметр контактов — 1 мм. Количество контактов равно 10. Наличие гайки для неэкранированного кабеля обеспечивает крепление кабеля без экрана.

Расшифровка обозначения 2РМ22БПН10Ш1В1В:

• 2РМ — тип соединителя (цилиндрический малогабаритный).
• 22 — условный размер корпуса.
• Б — блочный (приборный) корпус.
• П — прямой патрубок.
• Н — гайка для неэкранированного кабеля.
• 10 — количество контактов.
• Ш1 — шаг контактов.
• В1В — конструктивные особенности (вилка с определённой фиксацией).

Технические характеристики

Разъём имеет следующие подтверждённые технические параметры:

• Максимальное рабочее напряжение: 560 В.
• Токовая нагрузка на контакт: до 7 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество циклов сочленения и расчленения: до 500.
• Рабочий диапазон температур: от минус 60 до плюс 100 °C.
• Минимальная наработка: 5000 часов.
• Срок хранения: 25 лет.

Условия эксплуатации и надёжность

Разъём рассчитан на эксплуатацию в широком диапазоне температур от минус 60 до плюс 100 °C. Минимальная наработка составляет 5000 часов, а срок хранения достигает 25 лет. Механическая износостойкость позволяет выдерживать до 500 циклов сочленения и расчленения. Сопротивление изоляции не менее 1000 МОм обеспечивает высокую электрическую прочность.

Максимальное рабочее напряжение 560 В и токовая нагрузка до 7 А на контакт позволяют использовать разъём в цепях с соответствующими параметрами. Низкочастотный диапазон до 3 МГц определяет область применения для передачи сигналов и питания в составе различных устройств.

Применение

Данный разъём часто применяется во внутренних цепях аппаратуры, включая приборы и оборудование в различных отраслях. Он может использоваться для соединения электрических цепей переменного и постоянного тока с частотой до 3 МГц. Благодаря своим характеристикам, он подходит для работы в составе блоков и приборов, где требуется надёжное соединение с возможностью многократного сочленения и расчленения.
