2РМ22БПН10Ш1В1: надёжный приборный разъём для промышленной аппаратуры

2РМ22БПН10Ш1В1 — цилиндрический низкочастотный разъём серии 2РМ, предназначенный для стационарного приборного монтажа и создания разъёмных электрических соединений в цепях постоянного и переменного тока. Исполнение с блочным корпусом, прямым патрубком и резьбовой фиксацией востребовано в промышленной электронике, измерительных системах, аппаратуре автоматики, щитовом оборудовании и специальной технике.

Конструкция и назначение

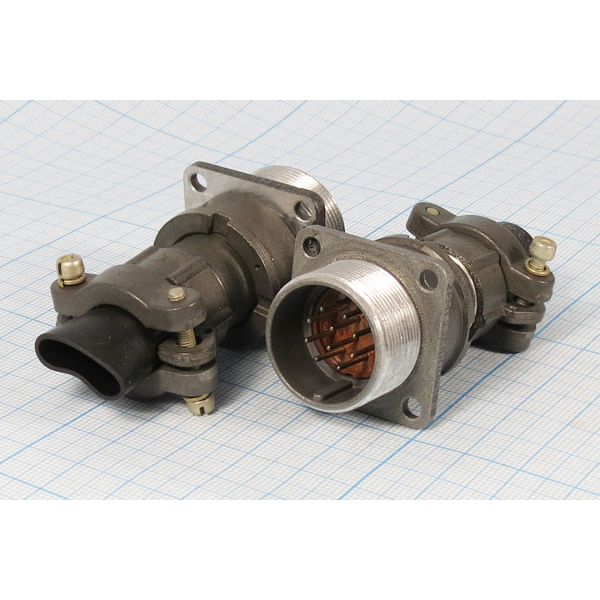

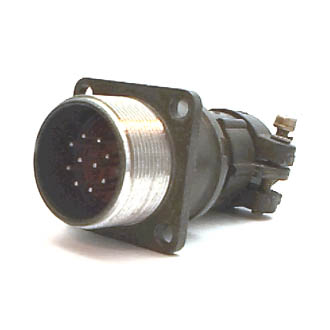

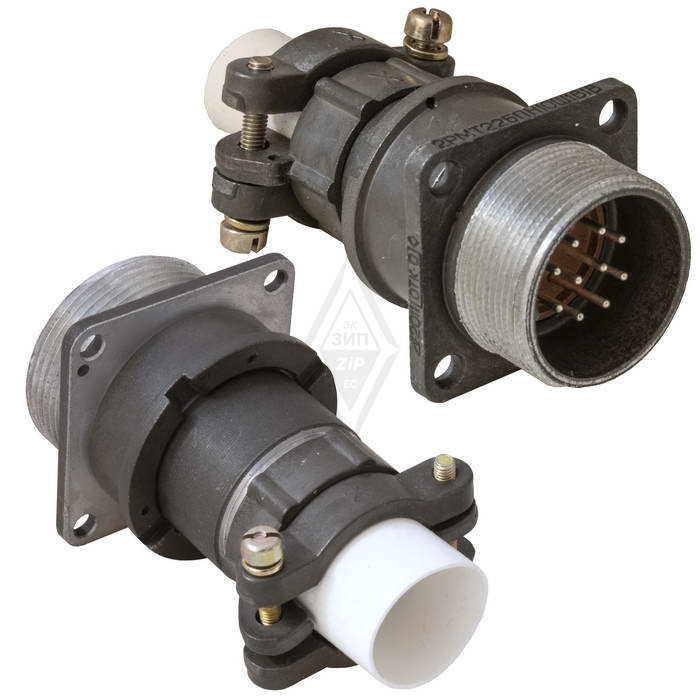

Разъём 2РМ22БПН10Ш1В1 представляет собой приборную вилку в корпусе условного размера 22. Конструктивное исполнение рассчитано на объёмный монтаж внутри оборудования: корпус закрепляют на панели или корпусе прибора, после чего соединяют с ответной частью посредством резьбового сочленения.

Резьбовая фиксация снижает риск самопроизвольного разъединения при вибрации, случайном натяжении кабеля и эксплуатационных воздействиях. Одношпоночная поляризация корпуса помогает исключить неправильную ориентацию соединяемых частей при монтаже.

Полное обозначение 2РМ22БПН10Ш1В1 расшифровывается следующим образом:

Такая маркировка важна при подборе ответной части, проектировании жгута и проверке совместимости разъёма с уже установленным оборудованием.

Основные характеристики 2РМ22БПН10Ш1В1

Разъём оснащён десятью контактами диаметром 1 мм. Серебряное покрытие контактных элементов способствует стабильному электрическому контакту и снижению переходного сопротивления в точках соединения.

Ключевые параметры исполнения:

• 10 электрических контактов диаметром 1 мм

• Блочный приборный корпус условного размера 22

• Прямой патрубок с гайкой для неэкранированного кабеля

• Резьбовая фиксация соединённого положения

• Работа в цепях постоянного и переменного тока частотой до 3 МГц

• Рабочее напряжение до 560 В для данного исполнения

• Допустимая токовая нагрузка до 7 А на одиночный контакт диаметром 1 мм

• Суммарная токовая нагрузка для десятиконтактного разъёма — до 58 А

• Рабочий температурный диапазон от −60 до +100 °C

• Сопротивление изоляции — не менее 1000 МОм

• Ресурс — до 500 циклов сочленения и расчленения

• Минимальная наработка — 5000 часов.

Параметры электрической нагрузки необходимо сверять с конкретными условиями эксплуатации: температурой внутри корпуса, количеством одновременно нагруженных контактов, сечением проводников, качеством обжима или пайки и режимом работы оборудования.

Где применяется разъём

Разъём 2РМ22БПН10Ш1В1 подходит для оборудования, в котором требуется компактное, фиксируемое и обслуживаемое многоконтактное соединение. Его применяют для передачи питания, управляющих сигналов, дискретных цепей, низкочастотных сигналов и связей между внутренними блоками аппаратуры.

Типичные направления применения:

• Промышленные системы автоматизации и управления

• Контрольно-измерительная аппаратура

• Источники питания и преобразовательная техника

• Электрошкафы, приборные панели и пульты управления

• Испытательные стенды

• Системы связи и телемеханики

• Электронные модули специального назначения

• Кабельные сборки и внутренние жгуты оборудования

Серия 2РМ относится к негерметичным соединителям и обычно применяется в аппаратуре, рассчитанной на климатическое исполнение УХЛ 2.1. Поэтому при проектировании важно учитывать степень защиты корпуса всего изделия: сам разъём не следует рассматривать как герметичный ввод для работы под прямым воздействием влаги, пыли или агрессивной среды.

Что учитывать при монтаже

Для надёжной работы разъёма 2РМ22БПН10Ш1В1 необходимо правильно подобрать ответную часть с совместимыми размером корпуса, количеством контактов, схемой их расположения и типом соединения. Недостаточно совпадения только серии 2РМ: ключевое значение имеют код контактного сочетания, исполнение вилки или розетки, конструкция корпуса и условия эксплуатации.

При монтаже рекомендуется:

• Проверять соответствие ответного соединителя обозначению 22 и сочетанию контактов 10Ш1

• Не превышать токовую нагрузку на каждый контакт и суммарную нагрузку разъёма

• Соблюдать требования к сечению провода и технологии присоединения контактов

• Исключать натяжение кабеля и передачу механической нагрузки на контактную группу

• Контролировать затяжку резьбового соединения после стыковки

• Защищать контакты от загрязнения, окисления и попадания влаги

• Учитывать рабочую температуру аппаратуры, особенно в закрытых шкафах и силовых устройствах

2РМ22БПН10Ш1В1 — практичное решение для создания многоконтактного приборного соединения с механической фиксацией. Понятная маркировка, 10 контактов, серебряное покрытие и возможность работы в электрических цепях до 3 МГц делают этот разъём удобным элементом для проектирования, ремонта и модернизации промышленной электронной аппаратуры.
