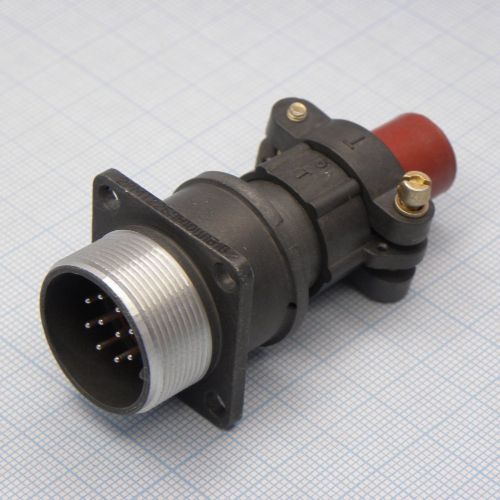

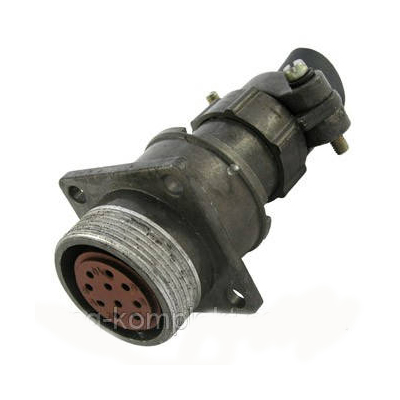

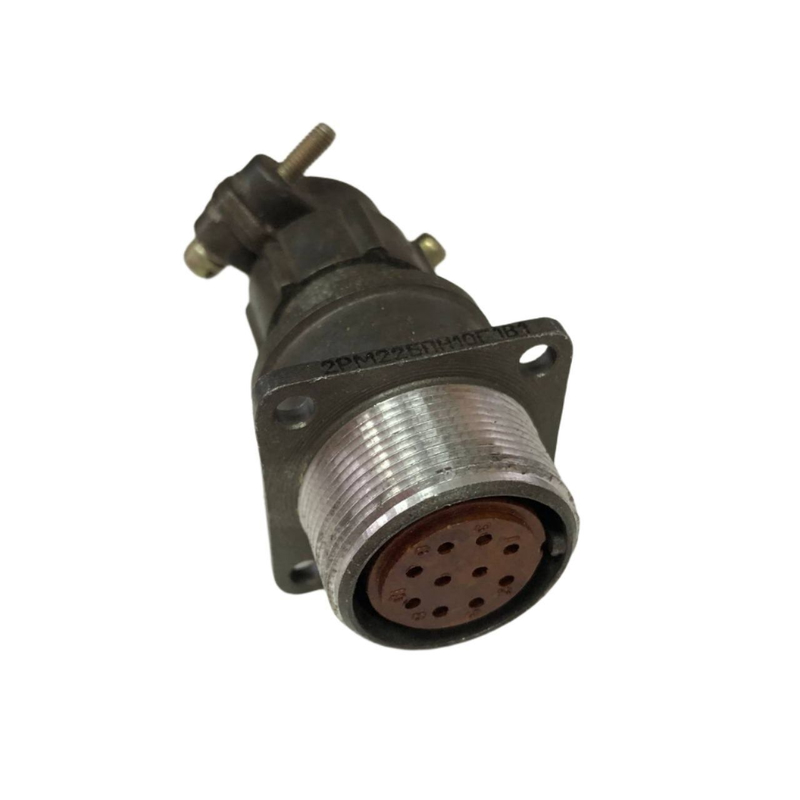

2РМ22БПН10Г1В1 Элекон

Цена:

1150 ₽

Производитель: Элекон

Технические характеристики

2РМ22БПН10Г1В1 Элекон — это цилиндрический электрический соединитель серии 2РМ («РМ» — розетка‑мама), производимый на заводе «Элекон» (Казань, Россия). Он относится к низкочастотным разъёмам, применяемым в промышленной и радиоэлектронной аппаратуре для подключения кабелей и блоков.

Тип: розетка/гнездо блочная , устанавливается на плате или панели, сочетается с вилками серии 2РМ.
Серия: 2РМ , исполнение 22‑го типоразмера (диаметр корпуса около 22 мм).
Конструкция: корпус из алюминиевого сплава А‑22 , изолятор — карболит , контакты — гнёзда диаметром 1,0 мм.

Количество контактов: 10 шт. , все диаметром 1,0 мм.
Покрытие контактов: серебро (покрытие В).
Максимальный ток на контакт: до 7 А , суммарный ток разъёма — порядка 50–60 А.
Максимальное рабочее напряжение: до 560 В (для типовых 2РМ‑разъёмов).

Рабочий температурный диапазон: примерно от −60 до +100 °C , что соответствует всеклиматическому исполнению.
Относительная влажность: до 98% при +25 °C , разъём рассчитан на работу в сложных климатических условиях.
Механическая стойкость: допускает вибрацию до 50 g , ударные нагрузки до 100–200 g , а также одиночные удары до 500 g.

Метод монтажа: резьбовое сочленение (накидная гайка М24×1), корпус блочный (Б) , патрубок прямой (П) , исполнение Н10Г1В1 под 10‑контактное гнездо с серебряным покрытием.
Монтаж на панель: механический на панель/плоскость , электрический — пайкой проводов к контактным выводам.
Срок службы/наработка: десятки тысяч часов работы, ресурс — не менее 500 циклов сочленения‑расчленения , а срок хранения может достигать 10–15 лет.

Описание

2РМ22БПН10Г1В1

Разъём 2РМ22БПН10Г1В1 для надёжных электрических соединений

Разъём 2РМ22БПН10Г1В1 применяется для формирования разъёмных соединений в низкочастотных электрических цепях аппаратуры промышленного, измерительного, радиотехнического и специального назначения. Блочная розетка с прямым патрубком рассчитана на стационарную установку в корпус, панель или приборный блок и обеспечивает упорядоченное подключение кабельных линий.

Конструкция серии 2РМ основана на цилиндрическом корпусе и резьбовом сочленении. Такое исполнение помогает надёжно фиксировать соединённые части и снижает риск самопроизвольного разъединения при вибрационных и механических воздействиях.

Конструктивное исполнение

Маркировка 2РМ22БПН10Г1В1 указывает на принадлежность изделия к семейству цилиндрических низкочастотных соединителей 2РМ. Исполнение является блочным: разъём устанавливается непосредственно на оборудование, а прямой патрубок предназначен для организации ввода неэкранированного кабеля.

Соединитель оснащён 10 контактами диаметром 1,0 мм. Контактная группа рассчитана на передачу питания, сигналов управления и измерительных цепей в пределах параметров, установленных технической документацией. Корпус выполнен из алюминиевого сплава, что сочетает механическую прочность с относительно небольшой массой.

Основные параметры

Параметр	Значение
Тип изделия	Цилиндрический низкочастотный разъём
Конструктивное исполнение	Розетка блочная с прямым патрубком
Количество контактов	10
Диаметр контакта	1,0 мм
Максимальное рабочее напряжение	До 560 В
Токовая нагрузка на контакт	До 7 А
Максимальная суммарная нагрузка	До 58 А
Сопротивление контакта	Не более 5 мОм
Сопротивление изоляции	Не менее 1000 МОм
Рабочая температура	От −60 до +100 °C
Ресурс сочленений и расчленений	До 500 циклов
Минимальная наработка	До 5000 часов

Приведённые параметры следует использовать как ориентировочные: окончательный выбор исполнения, покрытия контактов, варианта монтажа и допустимых режимов работы необходимо выполнять по документации на конкретную партию изделия.

Надёжность в сложных условиях

Разъём 2РМ22БПН10Г1В1 рассчитан на эксплуатацию при широком диапазоне температур и воздействии вибрации. Для соединителей данного типа указываются допустимые вибрационные нагрузки в диапазоне частот до 1000 Гц и ускорение до 50 g, а также устойчивость к одиночным и многократным ударам. Это делает конструкцию подходящей для оборудования, работающего в условиях производственных цехов, транспортных систем, приборных шкафов и подвижных объектов.

Резьбовая фиксация выполняет не только механическую функцию: она поддерживает стабильность контактного соединения при длительной эксплуатации. Малое переходное сопротивление контактов особенно важно для цепей питания, где дополнительные потери могут приводить к нагреву и ухудшению электрических характеристик.

Где применяется 2РМ22БПН10Г1В1

Разъём может использоваться в составе:

промышленной автоматики и систем управления;
измерительных комплексов и испытательных стендов;
электрораспределительных и приборных шкафов;
радиотехнической и телекоммуникационной аппаратуры;
систем питания, сигнализации и контроля;
оборудования, работающего при вибрациях и температурных перепадах.

При проектировании соединения важно проверить соответствие ответной части по серии, габариту корпуса, схеме расположения контактов, поляризации, типу контактной группы и варианту кабельного ввода. Также необходимо учитывать суммарный ток через разъём: даже если нагрузка каждого отдельного контакта находится в пределах нормы, общая токовая нагрузка не должна превышать допустимое значение для 10-контактного исполнения.

2РМ22БПН10Г1В1 — практичное решение для создания компактного, ремонтопригодного и механически устойчивого разъёмного соединения в низкочастотных электрических цепях.
