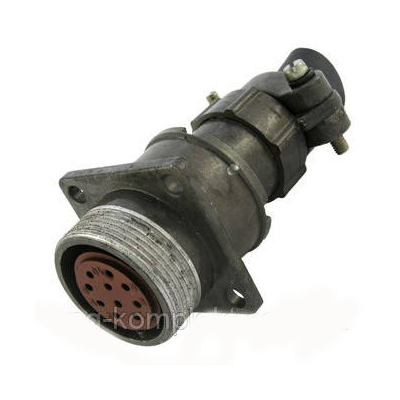

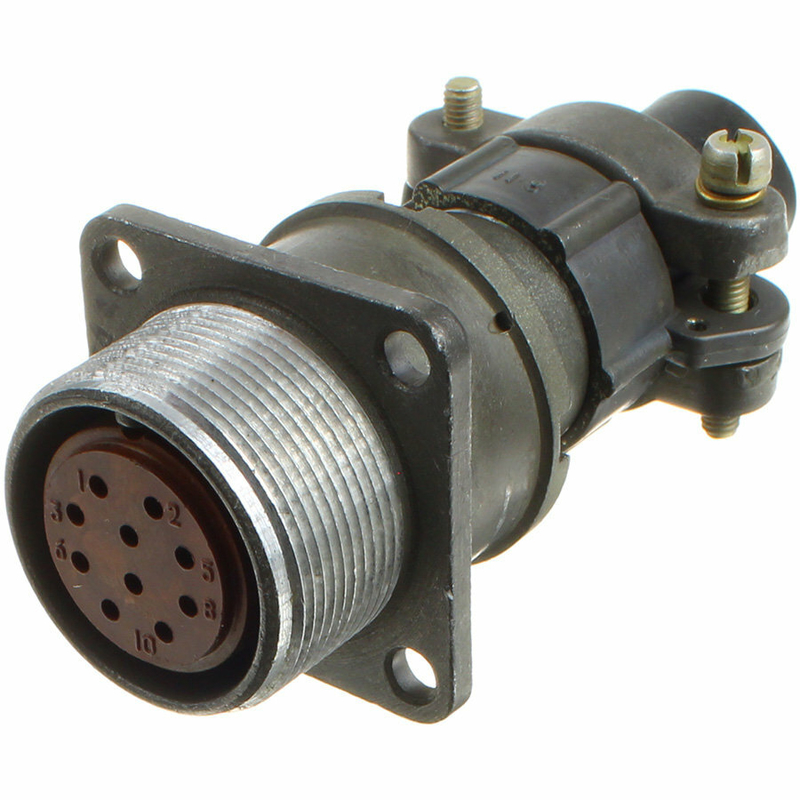

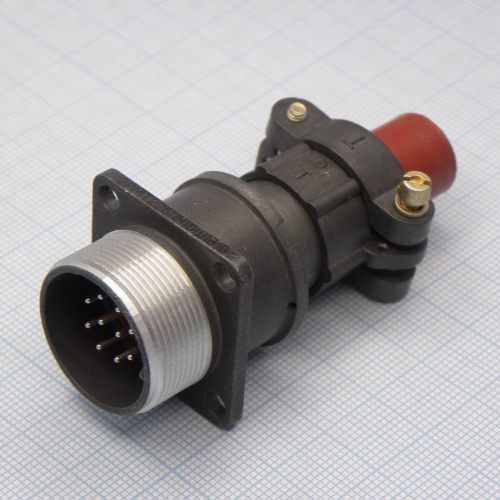

2РМ22БПН10Г1В1

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМ22БПН10Г1В1

2РМ22БПН10Г1В1 — это приборная блочная розетка, входящая в серию соединителей 2РМ. Эти соединители предназначены для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц.

Технические характеристики

Количество контактов : 10
Максимальное рабочее напряжение : до 560 В, в некоторых источниках указано до 700 В
Максимальная токовая нагрузка на одиночный контакт : не более 7 А для контактов диаметром 1,0 мм
Общая максимальная токовая нагрузка : до 58 А для разъемов с десятью контактами
Сопротивление контактов : не более 0,005 Ом
Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях
Емкость между контактами : не более 6 пФ
Рабочая температура : от -60°C до 100°C
Материал контактов : золото, серебро или палладий
Вибрационная стойкость : диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g)

Расшифровка обозначения

2РМ : Тип соединителя.
22 : Условный размер корпуса.
Б : Приборный вид корпуса.
П : Прямой патрубок.
Н : Гайка патрубка для неэкранированного кабеля.
10 : Количество контактов.
Г : Часть соединителя — розетка.
1 : Сочетание контактов — все контакты диаметром 1,0 мм.
В : Покрытие контактов — серебро.
1 : Теплостойкость — до 100°C

Эти розетки используются для внутреннего монтажа в всеклиматическом исполнении и подходят для различных применений в электронике и связи.

Описание

2РМ22БПН10Г1В1

Разъём 2РМ22БПН10Г1В1 для надёжных электрических соединений

Разъём 2РМ22БПН10Г1В1 применяется для формирования разъёмных соединений в низкочастотных электрических цепях аппаратуры промышленного, измерительного, радиотехнического и специального назначения. Блочная розетка с прямым патрубком рассчитана на стационарную установку в корпус, панель или приборный блок и обеспечивает упорядоченное подключение кабельных линий.

Конструкция серии 2РМ основана на цилиндрическом корпусе и резьбовом сочленении. Такое исполнение помогает надёжно фиксировать соединённые части и снижает риск самопроизвольного разъединения при вибрационных и механических воздействиях.

Конструктивное исполнение

Маркировка 2РМ22БПН10Г1В1 указывает на принадлежность изделия к семейству цилиндрических низкочастотных соединителей 2РМ. Исполнение является блочным: разъём устанавливается непосредственно на оборудование, а прямой патрубок предназначен для организации ввода неэкранированного кабеля.

Соединитель оснащён 10 контактами диаметром 1,0 мм. Контактная группа рассчитана на передачу питания, сигналов управления и измерительных цепей в пределах параметров, установленных технической документацией. Корпус выполнен из алюминиевого сплава, что сочетает механическую прочность с относительно небольшой массой.

Основные параметры

Параметр	Значение
Тип изделия	Цилиндрический низкочастотный разъём
Конструктивное исполнение	Розетка блочная с прямым патрубком
Количество контактов	10
Диаметр контакта	1,0 мм
Максимальное рабочее напряжение	До 560 В
Токовая нагрузка на контакт	До 7 А
Максимальная суммарная нагрузка	До 58 А
Сопротивление контакта	Не более 5 мОм
Сопротивление изоляции	Не менее 1000 МОм
Рабочая температура	От −60 до +100 °C
Ресурс сочленений и расчленений	До 500 циклов
Минимальная наработка	До 5000 часов

Приведённые параметры следует использовать как ориентировочные: окончательный выбор исполнения, покрытия контактов, варианта монтажа и допустимых режимов работы необходимо выполнять по документации на конкретную партию изделия.

Надёжность в сложных условиях

Разъём 2РМ22БПН10Г1В1 рассчитан на эксплуатацию при широком диапазоне температур и воздействии вибрации. Для соединителей данного типа указываются допустимые вибрационные нагрузки в диапазоне частот до 1000 Гц и ускорение до 50 g, а также устойчивость к одиночным и многократным ударам. Это делает конструкцию подходящей для оборудования, работающего в условиях производственных цехов, транспортных систем, приборных шкафов и подвижных объектов.

Резьбовая фиксация выполняет не только механическую функцию: она поддерживает стабильность контактного соединения при длительной эксплуатации. Малое переходное сопротивление контактов особенно важно для цепей питания, где дополнительные потери могут приводить к нагреву и ухудшению электрических характеристик.

Где применяется 2РМ22БПН10Г1В1

Разъём может использоваться в составе:

промышленной автоматики и систем управления;
измерительных комплексов и испытательных стендов;
электрораспределительных и приборных шкафов;
радиотехнической и телекоммуникационной аппаратуры;
систем питания, сигнализации и контроля;
оборудования, работающего при вибрациях и температурных перепадах.

При проектировании соединения важно проверить соответствие ответной части по серии, габариту корпуса, схеме расположения контактов, поляризации, типу контактной группы и варианту кабельного ввода. Также необходимо учитывать суммарный ток через разъём: даже если нагрузка каждого отдельного контакта находится в пределах нормы, общая токовая нагрузка не должна превышать допустимое значение для 10-контактного исполнения.

2РМ22БПН10Г1В1 — практичное решение для создания компактного, ремонтопригодного и механически устойчивого разъёмного соединения в низкочастотных электрических цепях.
