2РМ22БПН10Г1А1В

Цена:

2200 ₽

Технические характеристики

2РМ22БПН10Г1А1В

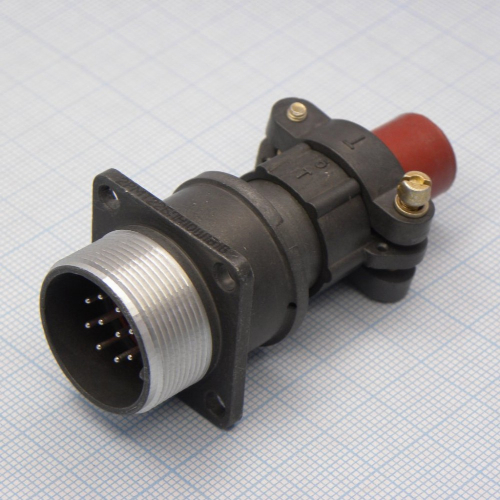

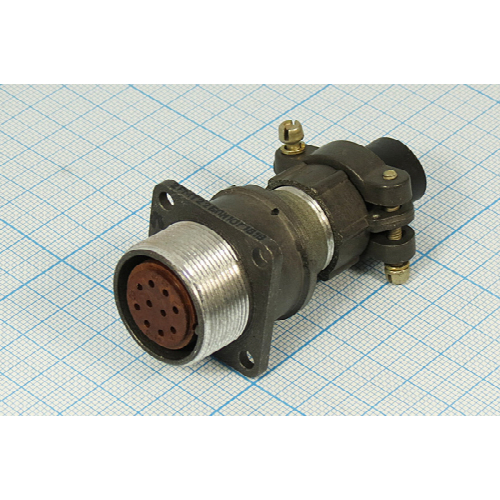

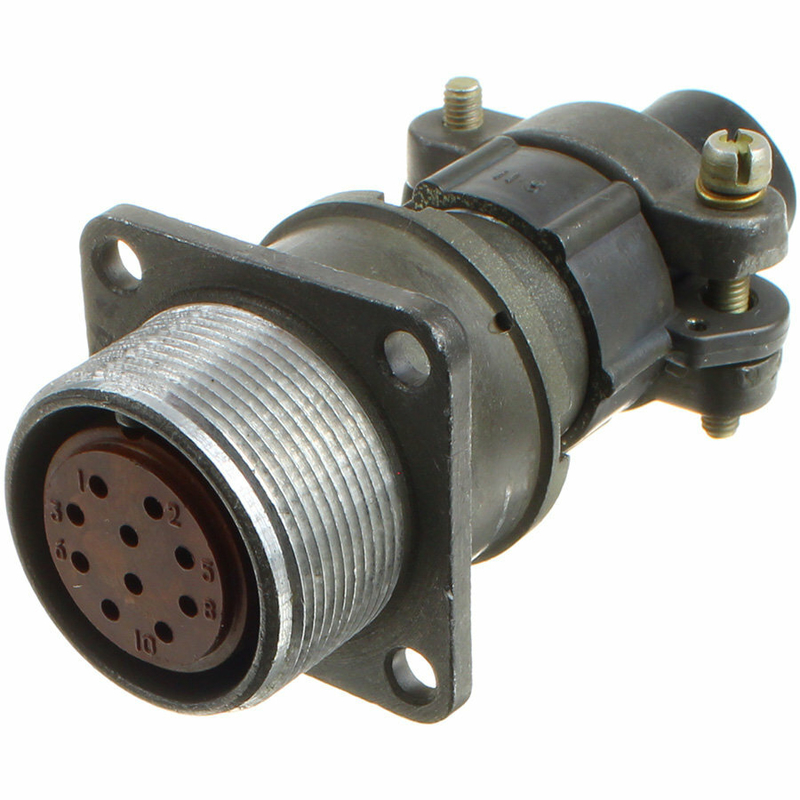

2РМТ22БПН10Г1А1В — это цилиндрический низкочастотный негерметичный электрический разъём (розетка кабельная блочная) серии 2РМТ с посадочным диаметром корпуса 22 мм. Он предназначен для соединения в электрических цепях переменного и постоянного тока в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Основные характеристики

Соединитель имеет 10 контактов диаметром 1 мм (извлекаемые, цилиндрические, с покрытием палладий/золото/серебро по индексу). Токовая нагрузка на одиночный контакт достигает 4–7 А, суммарная на соединитель — до 58 А, при максимальном рабочем напряжении 560–700 В и частоте до 3 МГц.

Сопротивление контактов — не более 5 мОм, ёмкость между ними — до 6 пФ, сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции — 1850–2300 В в зависимости от напряжения.

Климатическое исполнение и условия эксплуатации

Климатическое исполнение — УХЛ2.1 или В (всеклиматическое), рабочая температура от -60 до +100°C (с кратковременными скачками до +150°C). Соединитель выдерживает вибрацию (1–5000 Гц, до 490 м/с²), акустический шум (до 170 дБ), механические удары (до 5000 м/с²) и линейное ускорение до 2000 м/с².

Работает при атмосферном давлении от 133 Па (10 мм рт. ст.) до 50,6·10⁴ Па, с усилием расчленения до 117,7 Н.

Конструкция и монтаж

Корпус блочный с прямым патрубком, резьбовое соединение, метод монтажа — обжимка. Используется в негерметичных системах для надёжного соединения без дополнительного кожуха.

Описание

Назначение

2РМ22БПН10Г1А1В (артикул 277) — цилиндрический низкочастотный негерметичный электрический разъём, выполненный в виде розетки кабельной блочной. Согласно описанию, изделие относится к серии 2РМТ и имеет посадочный диаметр корпуса 22 мм. Категория товара — 2РМ22. Разъём предназначен для соединения в электрических цепях переменного и постоянного тока в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Конструкция рассчитана на работу в негерметичных системах, где требуется надёжное соединение без дополнительного кожуха. Корпус блочный, с прямым патрубком; соединение резьбовое. Метод монтажа — обжимка.

Подтверждённые особенности

Электрические параметры

Соединитель оснащён 10 контактами диаметром 1 мм. Контакты извлекаемые, цилиндрические, с покрытием палладий/золото/серебро по индексу. Токовая нагрузка на одиночный контакт достигает 4–7 А, суммарная нагрузка на соединитель — до 58 А. Максимальное рабочее напряжение составляет 560–700 В, рабочая частота — до 3 МГц.

Сопротивление контактов — не более 5 мОм. Ёмкость между контактами — до 6 пФ. Сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции — 1850–2300 В в зависимости от напряжения.

Условия эксплуатации

Климатическое исполнение — УХЛ2.1 или В (всеклиматическое). Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, допускаются кратковременные скачки до плюс 150 градусов Цельсия.

Соединитель выдерживает:

вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с²;
акустический шум до 170 дБ;
механические удары до 5000 м/с²;
линейное ускорение до 2000 м/с².

Рабочее атмосферное давление — от 133 Па (10 мм рт. ст.) до 50,6 на 10 в четвёртой степени Па. Усилие расчленения — до 117,7 Н.

Конструкция и монтаж

Корпус блочный, с прямым патрубком. Соединение резьбовое. Метод монтажа — обжимка. Разъём применяется в негерметичных системах и обеспечивает надёжное соединение без дополнительного кожуха.

Применение

Изделие используется в электрических цепях переменного и постоянного тока радиоэлектронной и радиотехнической аппаратуры общего назначения. Благодаря заявленным электрическим параметрам, климатическому исполнению и стойкости к вибрации, ударам и линейным ускорениям, разъём может применяться в составе негерметичных соединений, где требуется передача сигнала и питания по 10 контактам при токах до 4–7 А на контакт и суммарной нагрузке до 58 А.

Посадочный диаметр корпуса 22 мм и обжимной метод монтажа определяют область применения: коммутация кабельных линий и блоков в аппаратуре общего назначения. Резьбовое соединение и блочный корпус с прямым патрубком упрощают установку и обеспечивают механическую фиксацию без дополнительного кожуха. Температурный диапазон от минус 60 до плюс 100 градусов Цельсия с кратковременными скачками до плюс 150 градусов Цельсия расширяет возможности эксплуатации в разных климатических зонах, а исполнение УХЛ2.1 или В (всеклиматическое) подтверждает пригодность для соответствующих условий.
