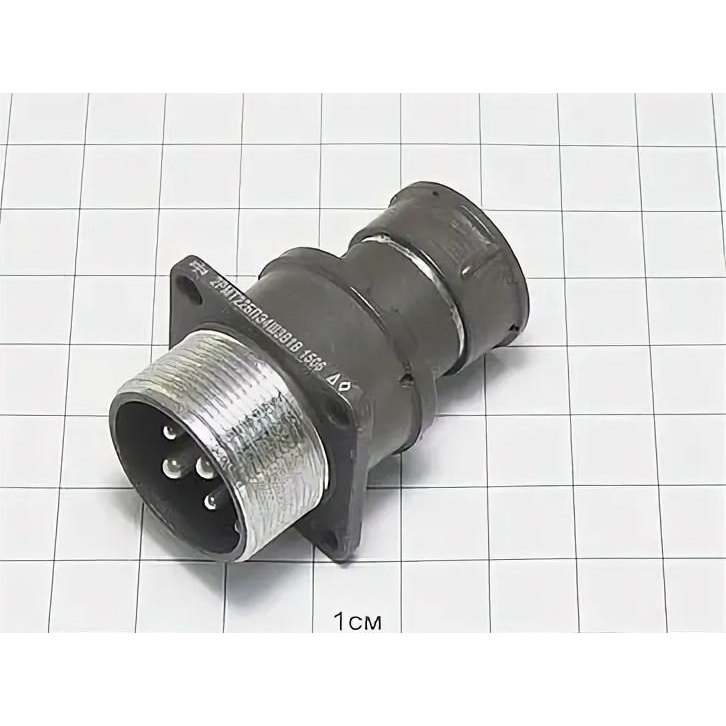

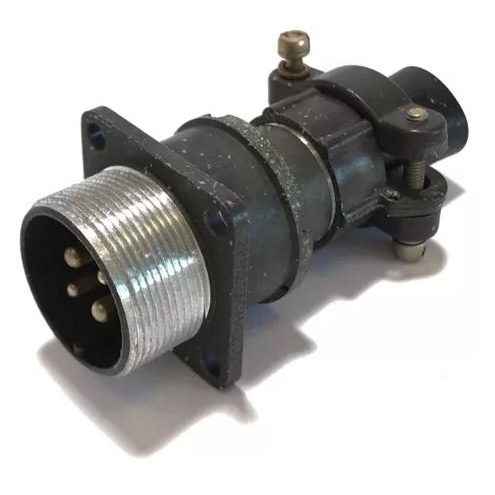

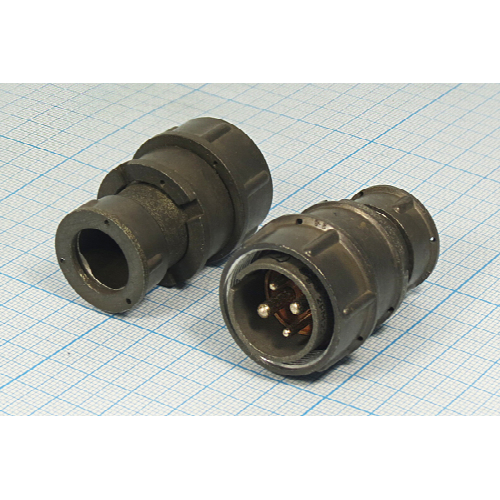

Назначение разъёма 2РМ22БПЭ4Ш3В1

2РМ22БПЭ4Ш3В1 — это низкочастотный цилиндрический негерметичный разъём серии 2РМ или 2РМТ производства завода «Элекон». Он предназначен для внутреннего монтажа в радиоэлектронной аппаратуре и промышленных устройствах. Артикул товара — 304, категория — 2РМ22.

Разъём относится к группе малогабаритных цилиндрических соединителей, применяемых в электрических цепях с напряжением примерно до 560–700 В постоянного или переменного тока при частоте до нескольких мегагерц. Он используется для электрического соединения цепей внутри блоков, стоек, пультов и других устройств, где требуется компактный многоконтактный соединитель.

Конструкция и условное обозначение

Конструктивно изделие состоит из корпуса, изолятора и четырёх контактов. Разъём применяется совместно с соответствующей розеткой — кабельной или блочной — того же типоразмера. Общее число контактов — 4. В типовой комплектации предусмотрены посадочные диаметры проводников 2,0 мм и 3,0 мм.

Условное обозначение 2РМ22БПЭ4Ш3В1 указывает на типоразмер 22, то есть диаметр корпуса, исполнение «блочная вилка» (Б), исполнение для экранированного кабеля (ПЭ), четыре контакта (4) и одношпоночную поляризацию (Ш3). Такая маркировка помогает подобрать ответную часть и определить конструктивные особенности соединителя.

Основные особенности

• Низкочастотный цилиндрический негерметичный разъём серии 2РМ или 2РМТ.
• Производство завода «Элекон».
• Четыре контакта в корпусе типоразмера 22.
• Исполнение «блочная вилка» для внутреннего монтажа.
• Исполнение для экранированного кабеля.
• Одношпоночная поляризация Ш3.
• Типовая комплектация под проводники диаметром 2,0 мм и 3,0 мм.
• Металлическое покрытие контактов — серебро или золото.

Технические характеристики

Рабочее напряжение в цепи — до 560 В постоянного или переменного тока. В описании серии также указан диапазон примерно до 560–700 В. Рабочий ток на контакт — до нескольких ампер; при соответствующей нагрузке на контакты диаметром 2,0 мм и 3,0 мм он может достигать десятков ампер в зависимости от типа корпуса и модификации серии 2РМТ.

Сопротивление изоляции составляет десятки и сотни мегаом. Сопротивление контактов находится в пределах от долей до единиц миллиома. Контакты обычно имеют металлическое покрытие, например серебро или золото, что обеспечивает хорошую электропроводность и стойкость к окислению.

Климатическое исполнение рассчитано на широкий диапазон температур — примерно от минус 60 до плюс 100 °C. Конкретные пределы зависят от исполнения и серии 2РМТ или 2РМ22. Разъём является негерметичным, поэтому его применение ориентировано на условия внутреннего монтажа, где не требуется полная герметизация.

Применение и совместимость

Разъём 2РМ22БПЭ4Ш3В1 применяется в радиоэлектронной аппаратуре и промышленных устройствах для соединения электрических цепей. Он может использоваться в составе блоков, кабельных сборок и внутренних жгутов, где необходимы компактные цилиндрические соединители с четырьмя контактами.

Для эксплуатации требуется ответная розетка соответствующего типоразмера — кабельная или блочная. Совместимость определяется типоразмером 22, числом контактов, поляризацией Ш3 и исполнением для экранированного кабеля. Перед монтажом следует учитывать посадочные диаметры проводников 2,0 мм и 3,0 мм, а также допустимые токовые и температурные режимы конкретного исполнения.

Таким образом, 2РМ22БПЭ4Ш3В1 — это малогабаритный цилиндрический соединитель серии 2РМ для внутреннего монтажа, рассчитанный на работу в электрических цепях с указанными напряжением, током и температурным диапазоном. Его конструкция включает четыре контакта, корпус типоразмера 22 и исполнение блочной вилки для экранированного кабеля с одношпоночной поляризацией.
