Назначение изделия

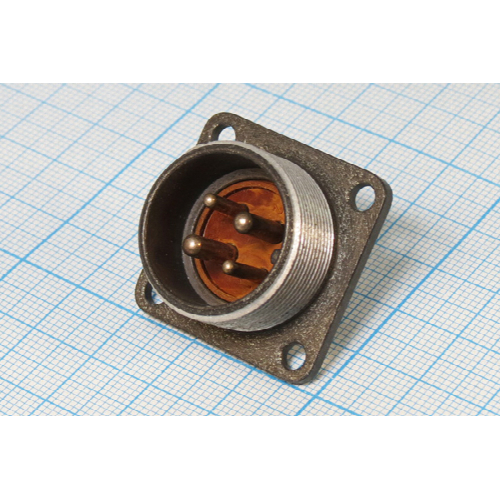

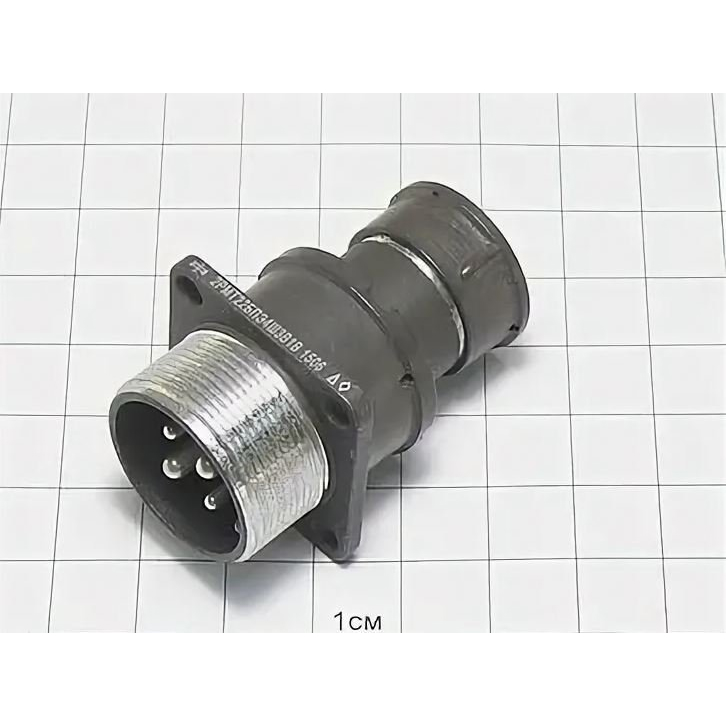

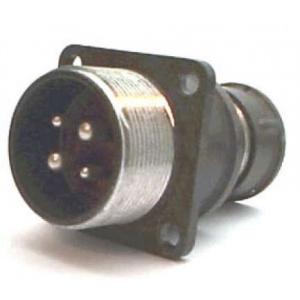

2РМ22БПЭ4Ш3В1 — это приборная вилка цилиндрического низкочастотного соединителя серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре общего и специального назначения.

Соединитель рассчитан на использование в составе стационарного и подвижного оборудования, где требуется надёжное разъёмное контактное соединение с высокой механической устойчивостью и стабильными электрическими параметрами. Конструкция вилки допускает многократное сочленение и расчленение при сохранении заявленных характеристик.

Основные технические характеристики

Изделие имеет условный размер корпуса 22 и блочный тип корпуса, обозначаемый литерой «Б». Присоединительная часть выполнена в виде прямого патрубка «П» с гайкой для экранированного кабеля, на что указывает литера «Э». Вилка оснащена четырьмя контактами диаметром 3 мм, обозначение «Ш3» подтверждает штыревое исполнение контактной группы. Индекс «В1» указывает на одностороннюю поляризацию, исключающую неправильное сочленение ответных частей.

Электрические параметры изделия:

• токовая нагрузка на одиночный контакт диаметром 3 мм — до 32 А;
• суммарная токовая нагрузка — до 80 А;
• максимальное рабочее напряжение — 560 В;
• сопротивление контактов — не более 0,8 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• ёмкость между контактами — до 6 пФ.

Изделие обладает теплостойкостью до плюс 100 градусов Цельсия и сохраняет работоспособность при нижней границе температуры минус 60 градусов Цельсия.

Условия эксплуатации и механическая стойкость

Соединитель 2РМ22БПЭ4Ш3В1 предназначен для всеклиматического и тропикоустойчивого исполнения. Конструкция выдерживает воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, механические удары с ускорением до 5000 метров на секунду в квадрате, а также линейное ускорение до 2000 метров на секунду в квадрате.

Ресурс работы составляет не менее 500–1000 часов наработки, количество циклов сочленения-расчленения — не менее 500. Масса патрубка не превышает 13,5 грамма. Изделие подходит для применения в аппаратуре, эксплуатируемой в условиях повышенных механических нагрузок и широкого диапазона температур.

Применение

Вилка 2РМ22БПЭ4Ш3В1 используется в блочных соединениях радиоэлектронной аппаратуры, измерительных приборов, источников питания, систем управления и коммутации. Благодаря четырём силовым контактам диаметром 3 мм и повышенной токовой нагрузке до 32 А на контакт, соединитель подходит для цепей питания и сигнальных линий с умеренными токами, где важны компактность, поляризация и экранирование подводимого кабеля.

Прямой патрубок с гайкой обеспечивает удобный ввод экранированного кабеля и фиксацию его оплётки, что способствует снижению влияния внешних помех. Односторонняя поляризация предотвращает ошибки при монтаже и эксплуатации. Изделие совместимо с ответными частями серии 2РМ, имеющими соответствующий условный размер корпуса и контактную группу.
