Назначение

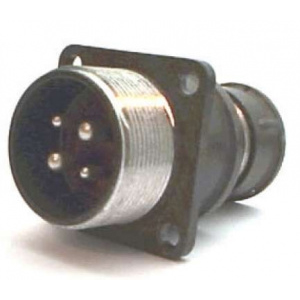

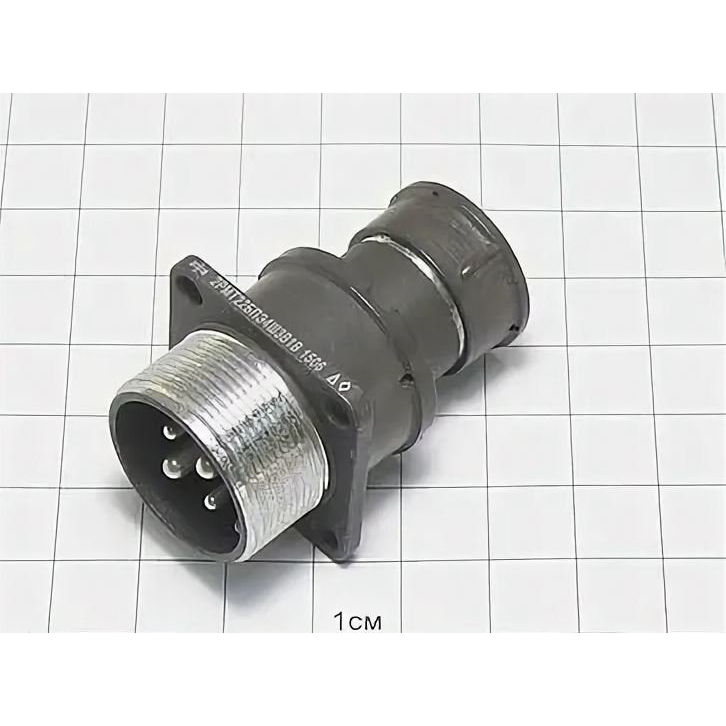

Соединитель 2РМ22БПЭ4Ш3В1 представляет собой вилку серии 2РМ, предназначенную для работы в электрических цепях постоянного и переменного тока. Изделие относится к категории 2РМ22 и имеет артикул 303. По конструкции это приборный блочный соединитель с прямым патрубком, который рассчитан на применение с экранированными кабелями. Вилка предназначена для внутреннего и наружного монтажа в различных климатических условиях. Она может использоваться как с экранированными, так и с неэкранированными кабелями при соответствующем выборе концевой гайки патрубка.

Подтверждённые особенности

Конструкция и контактная система

• Тип соединителя: 2РМ.
• Размер корпуса: 22.
• Вид корпуса: приборный (блочный).
• Вид патрубка: прямой.
• Количество контактов: 4.
• Диаметры контактов: 2 мм и 3 мм.
• Покрытие контактов: серебро.

Такое исполнение корпуса и патрубка определяет область применения вилки: она подходит для монтажа в приборах и оборудовании, где требуется подключение кабеля с прямым вводом. Наличие контактов двух диаметров — 2 мм и 3 мм — отражено в предоставленных характеристиках и должно учитываться при подборе ответных частей и токовой нагрузки.

Электрические параметры

• Максимальное рабочее напряжение: до 560 В.
• Максимально допустимое напряжение: до 700 В.
• Токовая нагрузка на одиночный контакт диаметром 2 мм: до 18 А.
• Токовая нагрузка на одиночный контакт диаметром 3 мм: до 32 А.
• Суммарная максимальная нагрузка на соединитель: до 80 А.

Указанные значения являются предельными для данного соединителя. При эксплуатации важно учитывать, что токовая нагрузка распределяется между контактами, а суммарная нагрузка не должна превышать 80 А. Покрытие контактов серебром, согласно описанию, применяется в данной модели.

Условия эксплуатации

Соединители 2РМ22БПЭ4Ш3В1 могут работать при температурах от –60 °C до +100 °C. Они выдерживают синусоидальную вибрацию с частотами от 1 Гц до 5000 Гц, а также механические удары различной интенсивности. Это позволяет использовать изделие в условиях, где предъявляются повышенные требования к стойкости к вибрационным и ударным воздействиям.

Применение и совместимость

Вилка 2РМ22БПЭ4Ш3В1 применяется для внутреннего и наружного монтажа в различных климатических условиях. Она предназначена для работы в электрических цепях постоянного и переменного тока. Благодаря блочному корпусу с прямым патрубком соединитель может использоваться в составе приборов и оборудования, где требуется подключение экранированного кабеля. При соответствующем выборе концевой гайки патрубка допускается применение как экранированных, так и неэкранированных кабелей.

Ответными частями для этих вилок являются различные розетки из серии «К» или «КПН». В качестве примеров совместимых розеток в предоставленных данных указаны 2РМ22К4Г3А1 и 2РМ22КПН4Г3А1. При подборе ответной части следует учитывать тип корпуса, количество и диаметры контактов, а также условия эксплуатации.

Ключевые сведения о товаре

• Наименование: 2РМ22БПЭ4Ш3В1.
• Артикул: 303.
• Категория: 2РМ22.
• Тип изделия: вилка.
• Серия: 2РМ.
• Производитель: в предоставленных данных не указан.

Таким образом, 2РМ22БПЭ4Ш3В1 — это четырёхконтактная вилка серии 2РМ с приборным блочным корпусом и прямым патрубком, рассчитанная на эксплуатацию в широком диапазоне температур, при вибрациях и механических ударах. Она применяется для электрических цепей постоянного и переменного тока и совместима с розетками серий «К» и «КПН», включая указанные в описании модели.
