Назначение

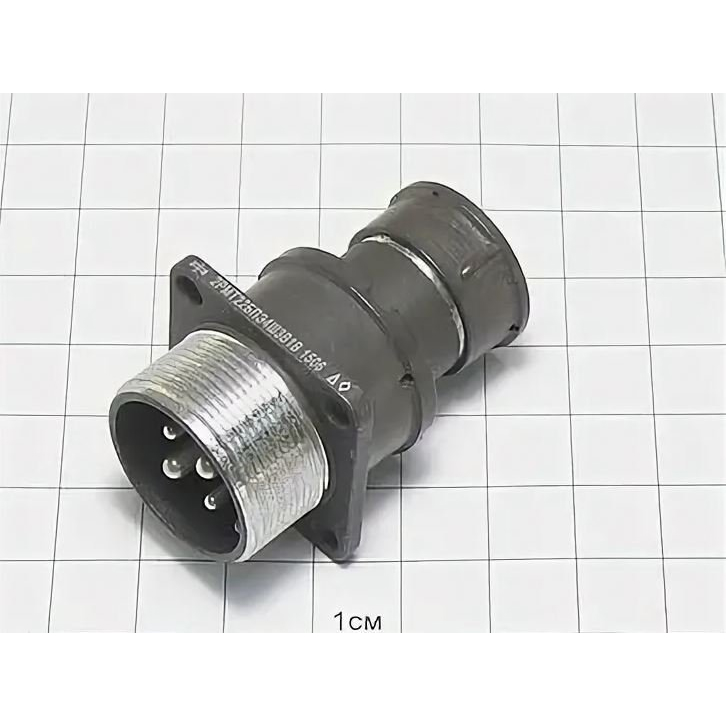

Соединитель 2РМ22БПЭ4Ш3В1 «5», артикул 302, категория 2РМ22, представляет собой цилиндрический низкочастотный негерметичный разъём. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Изделие относится к типу 2РМ и применяется для объёмного и внутреннего монтажа в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Соединитель состоит из двух частей — вилки и розетки, которые могут быть блочными, то есть приборными, или кабельными. В данном исполнении поставляется вилка с блочным приборным корпусом. Сочленение частей резьбовое, поляризация корпусов одношпоночная. Конструкция рассчитана на монтаж с экранированными или неэкранированными кабелями.

Подтверждённые особенности

Конструкция и состав

• Тип соединителя: негерметичный.
• Условный размер корпуса: 22.
• Вид корпуса: блочный, приборный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 4.
• Часть соединителя: вилка.
• Обозначение сочетания контактов: контакты 2,0 мм и 3,0 мм.
• Покрытие контактов: серебро.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Теплостойкость: до 100 °С.

Электрические характеристики

• Максимальное рабочее напряжение: 560 В; в отдельных условиях допускается до 700 В.
• Токовая нагрузка на одиночный контакт 2,0 мм: 18 А.
• Токовая нагрузка на одиночный контакт 3,0 мм: 32 А.
• Максимальная суммарная токовая нагрузка на соединитель: 80 А.
• Сопротивление контактов 2,0 мм: не более 1,6 мОм.
• Сопротивление контактов 3,0 мм: не более 0,8 мОм.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.

Механические и климатические параметры

• Усилие расчленения соединителей: от 29,4 Н до 539,6 Н.
• Рабочая температура окружающей среды: от минус 60 °С до плюс 100 °С.
• Монтаж: возможен с экранированными или неэкранированными кабелями.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.

Применение

Соединители 2РМ22БПЭ4Ш3В1 «5» применяются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего и объёмного монтажа в различных электронных устройствах и системах. Блочное приборное исполнение вилки позволяет устанавливать её непосредственно на приборы, блоки и корпуса, а прямой патрубок с гайкой для экранированного кабеля обеспечивает подключение кабельных линий с учётом требований экранирования.

Благодаря четырём контактам с диаметрами 2,0 мм и 3,0 мм, серебряному покрытию и устойчивости к температуре до 100 °С, изделие может использоваться в цепях постоянного и переменного тока с частотой до 3 МГц. Негерметичное исполнение и климатическое исполнение УХЛ2.1 определяют область применения в условиях, соответствующих указанным требованиям. При монтаже следует учитывать резьбовое сочленение и одношпоночную поляризацию корпусов.

Приёмка и гарантийные показатели

Для изделия указана приёмка «5». Гарантийный срок хранения составляет 15 лет. Гарантийная наработка — 1000 часов во всех режимах и 100000 часов в облегчённом режиме. Эти сведения подтверждают длительный срок хранения и высокую ресурсную наработку в облегчённых условиях эксплуатации.

Таким образом, 2РМ22БПЭ4Ш3В1 «5» — это цилиндрический низкочастотный негерметичный соединитель типа 2РМ с условным размером корпуса 22, блочным приборным исполнением, четырьмя контактами, прямым патрубком и гайкой для экранированного кабеля. Он предназначен для работы в радиоэлектронной аппаратуре при напряжении до 700 В и частоте до 3 МГц, имеет серебряное покрытие контактов, рабочую температуру от минус 60 °С до плюс 100 °С и приёмку «5».
