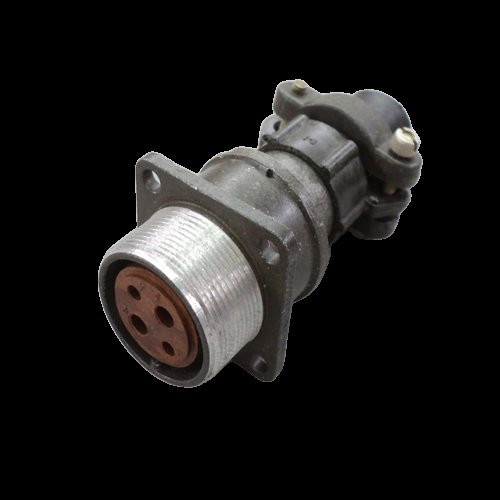

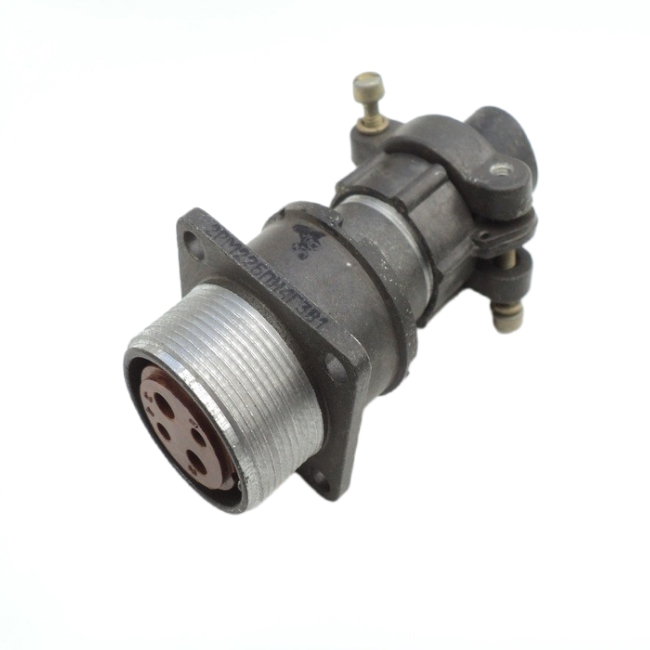

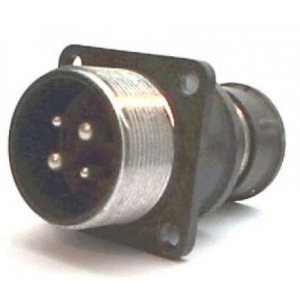

2РМ22БПЭ4Г3В1 «ОС»

Цена:

400 ₽

Технические характеристики

2РМ22БПЭ4Г3В1

2РМ22БПЭ4Г3В1 — это блочная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и может работать при напряжении до 700 В.

Технические характеристики

Токовая нагрузка : На одиночный контакт диаметром 2 мм — 18 А, диаметром 3 мм — 32 А. Максимальная суммарная нагрузка на соединитель — 80 А.
Сопротивление контактов : Не более 1,6 мОм для контактов диаметром 2 мм и не более 0,8 мОм для контактов диаметром 3 мм.
Сопротивление изоляции : Не менее 5000 МОм.
Электрическая прочность изоляции : 1850 В.
Усилие расчленения : Для гнезд с контрольным штырем-калибром варьируется в зависимости от диаметра контактов.
Минимальная наработка : 1000 часов.
Число сочленений-расчленений : До 500 раз.
Срок сохраняемости : Не менее 15 лет.
Сочленение : Резьбовое.
Поляризация корпусов : Одношпоночная.
Масса : Не более 13,5 г.

Условия эксплуатации

Температура окружающей среды : От -60°C до +100°C.
Атмосферное давление : От 133,32·10^-12 Па до 50,6·10^4 Па.
Вибрация и удар : Может выдерживать синусоидальную вибрацию и механические удары.

Применение

Эти розетки используются в различных электронных устройствах для обеспечения надежных соединений. Они подходят для монтажа с экранированными или неэкранированными кабелями.

Описание

Назначение

2РМ22БПЭ4Г3В1 «ОС» представляет собой блочную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа и рассчитано на напряжение до 700 В. Конструкция ориентирована на обеспечение электрического соединения в составе электронных устройств, где требуется стабильный контакт и возможность многократного сочленения и расчленения.

Розетка относится к категории 2РМ22, имеет артикул 299 и поставляется с приёмкой «ОС». Сведения о производителе в предоставленных данных не указаны.

Подтверждённые технические характеристики

Электрические параметры

Токовая нагрузка на одиночный контакт диаметром 2 мм составляет 18 А.
Токовая нагрузка на одиночный контакт диаметром 3 мм составляет 32 А.
Максимальная суммарная нагрузка на соединитель достигает 80 А.
Сопротивление контактов диаметром 2 мм — не более 1,6 мОм.
Сопротивление контактов диаметром 3 мм — не более 0,8 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Электрическая прочность изоляции — 1850 В.

Механические параметры и условия эксплуатации

Сочленение выполняется резьбовым способом.
Поляризация корпусов — одношпоночная.
Усилие расчленения для гнёзд с контрольным штырём-калибром варьируется в зависимости от диаметра контактов.
Минимальная наработка составляет 1000 часов.
Число сочленений-расчленений — до 500 раз.
Срок сохраняемости — не менее 15 лет.
Масса изделия — не более 13,5 г.
Температура окружающей среды при эксплуатации — от минус 60 до плюс 100 градусов Цельсия.
Атмосферное давление — от 133,32 умножить на 10 в минус двенадцатой степени Па до 50,6 умножить на 10 в четвёртой степени Па.
Изделие может выдерживать синусоидальную вибрацию и механические удары.

Применение

Розетка 2РМ22БПЭ4Г3В1 «ОС» используется в различных электронных устройствах для обеспечения надёжных соединений. Она подходит для монтажа с экранированными или неэкранированными кабелями. Блочное исполнение и внутренний объёмный монтаж указаны как особенности, определяющие область применения изделия.

Резьбовое сочленение и одношпоночная поляризация корпусов относятся к подтверждённым особенностям конструкции. Диапазон рабочих температур и способность работать при широком изменении атмосферного давления входят в подтверждённые условия эксплуатации розетки.

Идентификация и приёмка

Наименование: 2РМ22БПЭ4Г3В1 «ОС». Артикул: 299. Категория: 2РМ22. Приёмка: «ОС». Производитель в имеющихся данных не указан.
