Назначение и область применения

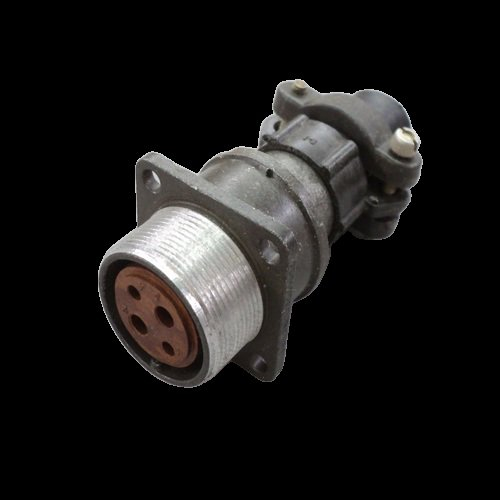

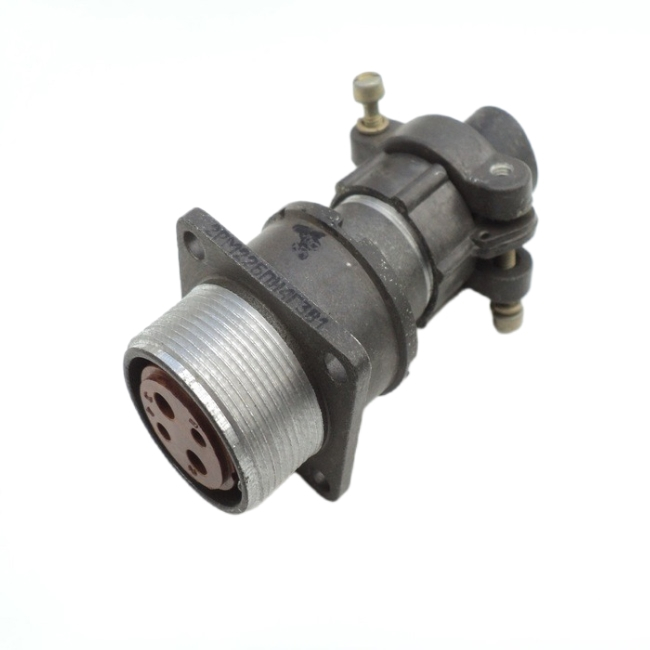

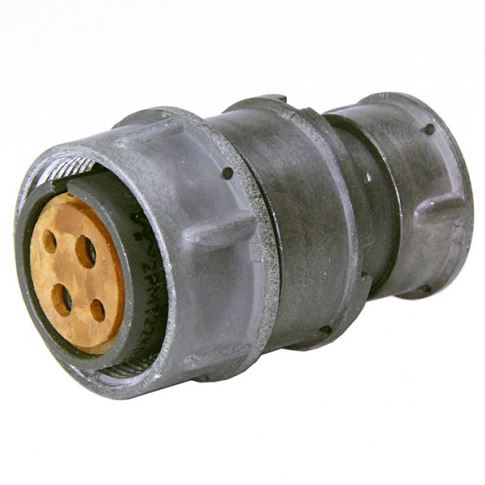

Розетка блочная 2РМ22БПЭ4Г3В1 производится компанией «Элекон» и входит в серию цилиндрических низкочастотных негерметичных соединителей 2РМ. Изделие имеет артикул 301 и относится к категории 2РМ22. Основное назначение данной розетки — пайка в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Она предназначена для внутреннего монтажа в приборах, где требуется компактное блочное подключение без кожуха.

Блочное исполнение без кожуха, обозначенное как БП, позволяет устанавливать розетку непосредственно в корпус прибора или на монтажную плату, экономя пространство. Условный размер корпуса 22 указывает на габаритный ряд, к которому относится изделие. Благодаря четырём контактам смешанного сочетания (индекс Э) и группировке Г3 розетка подходит для передачи как сигнальных, так и силовых цепей в рамках одного соединителя.

Технические характеристики и особенности

Электрические параметры

• Рабочий ток на контакт — до 36 А.
• Сопротивление контактов — не более 1,6 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочее напряжение — до 700 В.
• Частота передаваемого сигнала — до 3 МГц.

Указанные значения определяют область применения: розетка способна коммутировать достаточно высокие токи при сохранении низкого переходного сопротивления контактов. Высокое сопротивление изоляции обеспечивает электрическую прочность и снижает утечки, что важно для стабильной работы цепей постоянного и переменного тока.

Конструктивные особенности

Розетка имеет четыре контакта смешанного сочетания, что позволяет использовать её для цепей различного назначения. Покрытие контактов серебром (В1) снижает сопротивление и повышает износостойкость при частых сочленениях. Вид сочленения — резьбовой, рассчитанный на 500 циклов. Поляризация корпусов одношпоночная, что обеспечивает правильную ориентацию и надёжное соединение с ответной частью, исключая ошибку при подключении.

Условия эксплуатации и монтаж

Изделие относится к всеклиматическому исполнению и сохраняет работоспособность в диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Соединитель является негерметичным, поэтому его следует применять в условиях, где не требуется полная герметизация. Способ монтажа — объёмный или пайкой, что даёт гибкость при сборке: можно использовать как объёмный проводной монтаж, так и пайку непосредственно к плате или выводам.

Совместимость и применение

Розетка 2РМ22БПЭ4Г3В1 совместима с кабельными вилками серии 2РМ, как экранированными, так и неэкранированными. Это позволяет комплектовать соединитель под конкретные задачи экранирования и помехозащиты. Благодаря резьбовому сочленению и одношпоночной поляризации обеспечивается механическая прочность и стабильность электрического контакта при вибрациях и других воздействиях.

• Внутренний монтаж в приборах и блоках.
• Соединение с кабельными вилками 2РМ.
• Работа в цепях постоянного и переменного тока.
• Применение при частоте до 3 МГц и напряжении до 700 В.
• Использование в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.

Таким образом, 2РМ22БПЭ4Г3В1 представляет собой блочную розетку, которая сочетает компактность, высокие электрические параметры и совместимость с распространённой серией 2РМ. Она подходит для ответственных цепей внутри приборов, где требуется надёжное резьбовое соединение и возможность передачи токов до 36 А на контакт.
