Назначение соединителя

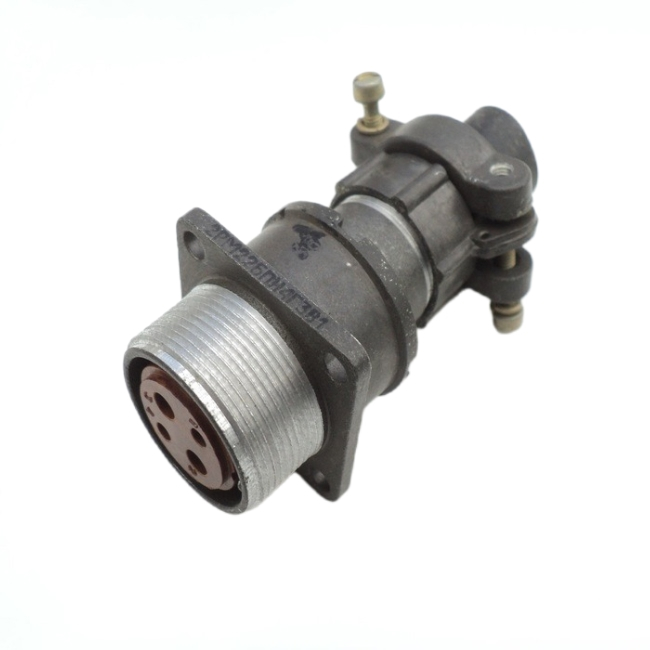

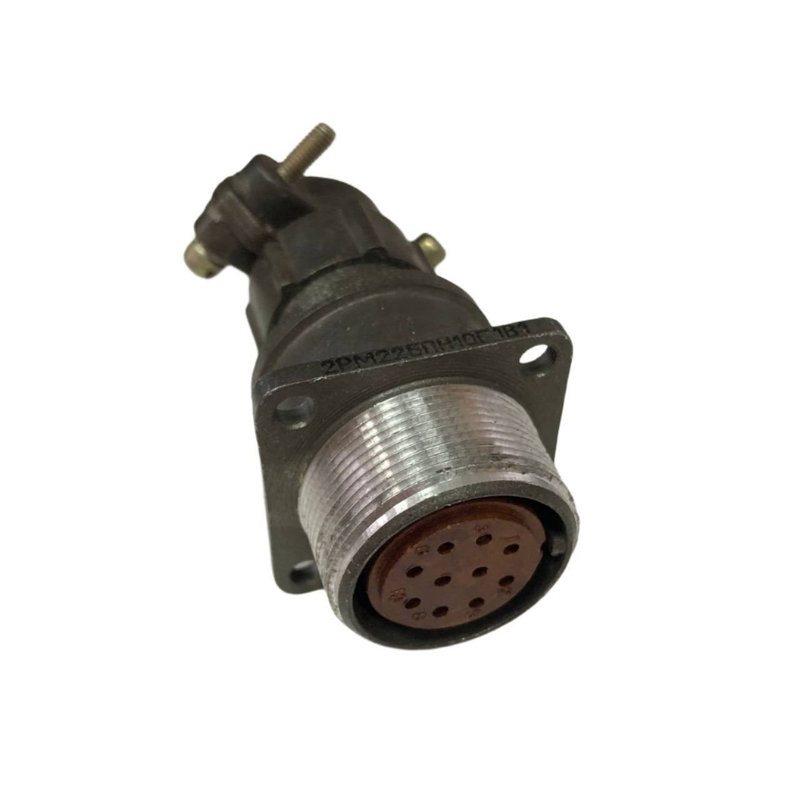

2РМ22БПЭ4Г3В1 «5» — блочная розетка серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к цилиндрическим низкочастотным соединителям и применяется для внутреннего объёмного монтажа, а также может входить в состав системы совместно с кабельными или приборными вилками.

Серия 2РМ в целом рассчитана на напряжение до 700 В, для данного исполнения максимальное рабочее напряжение составляет 560 В.

Конструкция и особенности

Соединитель имеет блочную конструкцию, что позволяет крепить его на панели; кабельная часть предназначена для подключения к проводам. Сочленение резьбовое — фиксация соединения осуществляется с помощью резьбы гайки и корпуса. Поляризация корпусов одношпоночная, что исключает неправильную стыковку. Корпус выполнен из металла, покрытие контактов — серебро или золото. Монтаж контактов выполняется обжимкой.

Число контактов — 4. В конструкции предусмотрены контакты диаметром 2 мм и 3 мм.

Технические характеристики

• Токовая нагрузка на одиночный контакт диаметром 2 мм — до 18 А, диаметром 3 мм — до 32 А; максимальная суммарная нагрузка на соединитель — 80 А.
• В общем описании серии 2РМ22 указаны варианты токовой нагрузки 7 А, 18 А и 32 А в зависимости от модификации.
• Максимальное рабочее напряжение — 560 В.
• Сопротивление контактов — не более 1,6 мОм для контактов диаметром 2 мм и не более 0,8 мОм для контактов диаметром 3 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В.
• Усилие расчленения для гнёзд с контрольным штырём-калибром — от 1 Н до 4,9 Н для контактов диаметром 2 мм и от 1,25 Н до 5,9 Н для контактов диаметром 3 мм.

Условия эксплуатации

• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, смена температур — от минус 60 до плюс 180 градусов Цельсия.
• Допустимая синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате.
• Механический удар многократного действия с ускорением до 1000 метров на секунду в квадрате и одиночного действия с ускорением до 5000 метров на секунду в квадрате.

Ресурс, хранение и приёмка

Минимальная наработка соединителя — 1000 часов, количество сочленений-расчленений — до 500 раз, срок хранения — не менее 15 лет. В карточке товара указана приёмка «5».

Применение

Розетка используется для соединения электрических цепей в различных электронных устройствах и системах, обеспечивая надёжное и безопасное подключение. Блочное исполнение с креплением на панели делает её удобной для приборного и объёмного монтажа, а резьбовое сочленение с одношпоночной поляризацией обеспечивает устойчивое механическое соединение и защиту от ошибочной стыковки с ответной частью.

Благодаря широкому диапазону рабочих температур, стойкости к вибрации и ударным нагрузкам, а также ресурсу до 500 сочленений соединитель подходит для эксплуатации в составе аппаратуры, где требуется стабильный электрический контакт при постоянном и переменном токе частотой до 3 МГц.
