Назначение

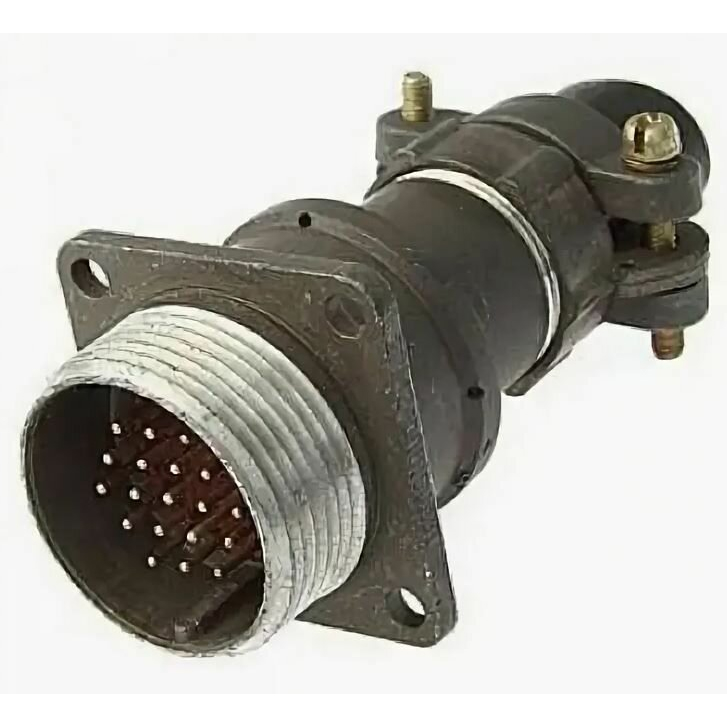

2РМ22БПЭ19Ш1В1 — цилиндрический низкочастотный блочный соединитель серии 2РМ. Он предназначен для работы в цепях постоянного и переменного тока, обычно до 3 МГц. Такое изделие применяется для электрического соединения цепей в аппаратуре и приборах, где требуется компактный круглый разъём с резьбовым сочленением и стабильными электрическими параметрами.

Артикул: 298. Категория: 2РМ22. Производитель в предоставленных данных не указан.

Подтверждённые особенности

По конструкции это вилка с резьбовым сочленением, прямым патрубком и серебряным покрытием контактов. Обозначение «19Ш1В1» указывает на 19 контактов и исполнение контактов и теплостойкость по маркировке серии. Соединитель рассчитан на монтаж в аппаратуре и на панель, имеет резьбовую фиксацию и ориентацию корпуса по шпоночному пазу.

• Рабочее напряжение: до 560 В.
• Токовая нагрузка: до 7 А на одиночный контакт.
• Токовая нагрузка на соединитель: до 58 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В.
• Ресурс: до 500 сочленений-расчленений.
• Минимальная наработка: 5000 ч.
• Срок сохраняемости: 15 лет.
• Диапазон рабочих температур: от минус 60 до плюс 100 °C.

Расшифровка обозначения

1. 2РМ — серия соединителей.
2. 22 — условный размер корпуса.
3. Б — блочный корпус.
4. П — прямой патрубок.
5. Э — гайка патрубка для экранированного кабеля.
6. 19 — число контактов.
7. Ш — вилка.
8. 1В1 — сочетание контактов, покрытие и теплостойкость по принятому обозначению серии.

Применение

Соединитель применяют в промышленной и приборной технике там, где необходим компактный круглый разъём с надёжным механическим сочленением и стабильными электрическими параметрами. Он подходит для монтажа в аппаратуре и на панель, для цепей постоянного и переменного тока обычно до 3 МГц. Резьбовое сочленение и ориентация по шпоночному пазу помогают обеспечить правильное и устойчивое соединение.

Важное примечание по подбору

По найденным источникам для этого артикула встречается путаница в обозначениях и взаимозаменяемых записях. Иногда рядом приводятся близкие варианты из той же серии, а часть карточек указывает фактическую маркировку как 2РМ22БПН10Ш1В1 при описании родственного исполнения. Поэтому при подборе следует сверять не только индекс, но и число контактов, тип патрубка, вариант корпуса и исполнение контактов.

Для корректной замены и заказа важно убедиться, что выбранное исполнение соответствует требуемому числу контактов, типу патрубка, варианту корпуса и исполнению контактов. Указанные характеристики относятся к описанию 2РМ22БПЭ19Ш1В1 и приведены по имеющимся данным.
