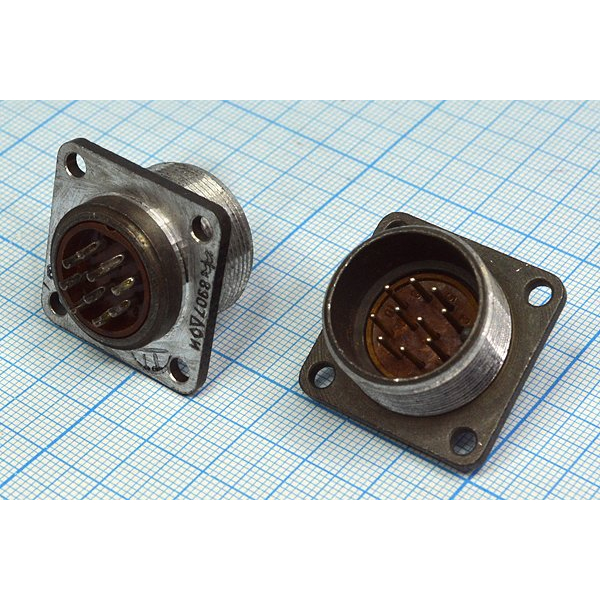

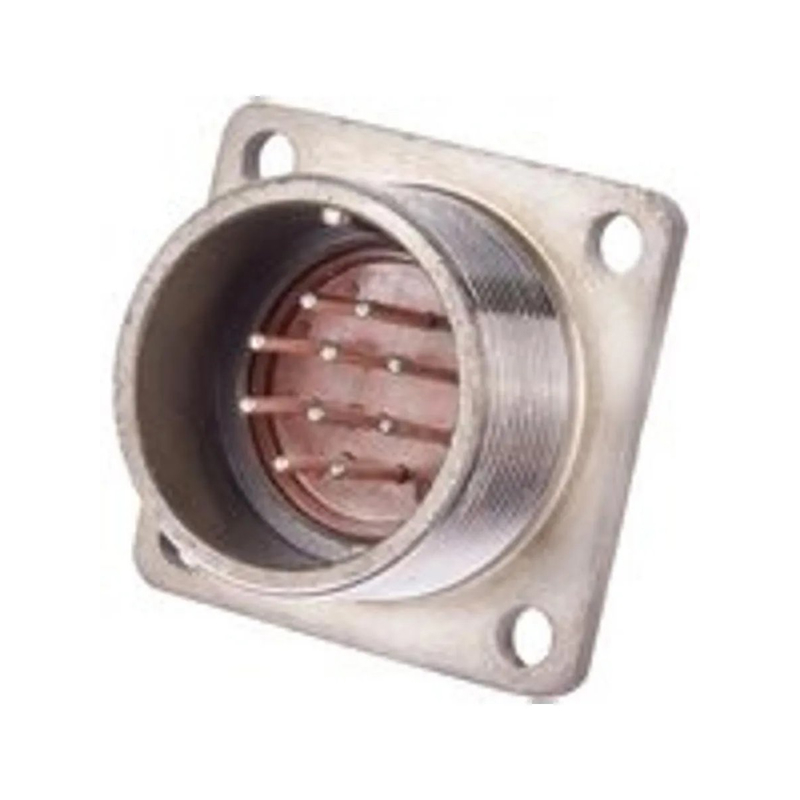

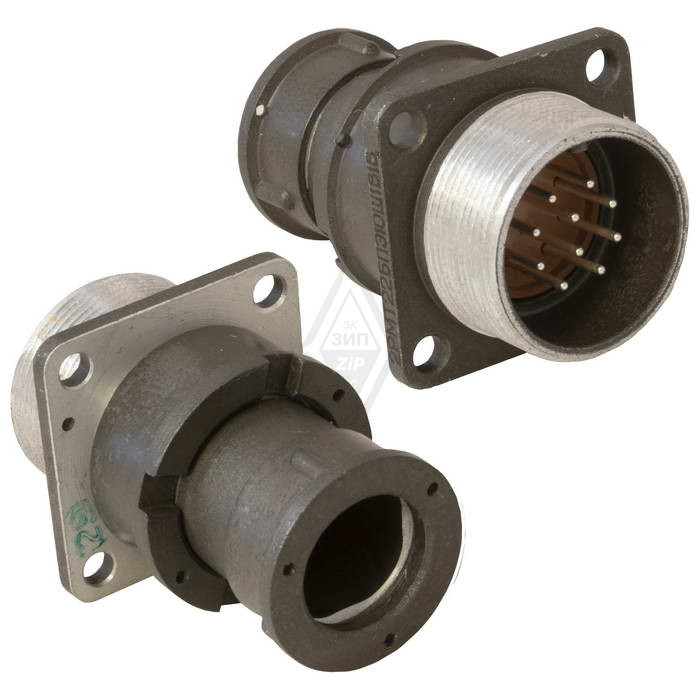

2РМ22БПЭ10Ш1В1 Элекон

Цена:

1100 ₽

Производитель: Элекон

Технические характеристики

2РМ22БПЭ10Ш1В1 — это электрический цилиндрический низкочастотный негерметичный разъём (вилка блочная кабельная экранированная), произведённый компанией «Элекон». Он предназначен для соединений в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Соединитель имеет условный размер корпуса 22, 10 контактов диаметром 1 мм (все штыревые, цилиндрические, извлекаемые), резьбовое сочленение и одношпоночную поляризацию.
Рабочий ток на контакт — до 7–8 А (максимальная суммарная нагрузка на разъём — 58 А), электрическая прочность изоляции — 1850 В, сопротивление изоляции — не менее 1000 МОм.
Рабочая температура — от -60°C до +100°C (с возможностью кратковременного нагрева до +150°C), климатическое исполнение — В или УХЛ2.

Выдерживает вибрацию (1–1000 Гц, до 490 м/с²), механические удары (однократные — до 5000 м/с², многократные — до 1000 м/с²) и линейные нагрузки до 2000 м/с².
Максимальное рабочее напряжение — 560 В (амплитудное), ресурс — не менее 500 сочленений и 5000 часов наработки.

Корпус из алюминиевого сплава, патрубок прямой экранированный (Э), покрытие контактов — серебро (В) или золото, метод монтажа — обжимка или пайка.
Габариты примерно 30×30×48 мм, масса — около 27 г, применяется в любых положениях.

Описание

Назначение и область применения

Электрический цилиндрический низкочастотный негерметичный разъём 2РМ22БПЭ10Ш1В1 производства компании «Элекон» предназначен для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие представляет собой вилку блочную кабельную экранированную с прямым патрубком. Конструкция рассчитана на работу в составе стационарного и подвижного оборудования, где требуется надёжное разъёмное соединение с защитой от внешних электромагнитных помех.

Соединитель применяется в приборах промышленной электроники, измерительной технике, системах связи и управления. Возможность эксплуатации в любых пространственных положениях расширяет варианты компоновки аппаратуры. Резьбовое сочленение обеспечивает устойчивость к самопроизвольному разъединению при вибрационных и ударных воздействиях.

Подтверждённые особенности конструкции

Разъём имеет условный размер корпуса 22 и десять цилиндрических штыревых контактов диаметром 1 мм. Контакты извлекаемые, что упрощает обслуживание и замену отдельных элементов. Одношпоночная поляризация исключает неправильное соединение ответных частей. Корпус изготовлен из алюминиевого сплава, контакты имеют серебряное покрытие, метод монтажа — обжимка или пайка.

Экранированный прямой патрубок защищает кабельную часть от наводок, что особенно важно при передаче низкочастотных сигналов в условиях электромагнитных помех. Конструкция патрубка адаптирована под кабельный ввод с возможностью фиксации экранирующей оплётки.

Электрические параметры

Рабочий ток на контакт — до 7–8 А
Максимальная суммарная нагрузка на разъём — 58 А
Максимальное рабочее напряжение — 560 В амплитудного значения
Электрическая прочность изоляции — 1850 В
Сопротивление изоляции — не менее 1000 МОм

Эксплуатационные характеристики

Рабочая температура — от минус 60 до плюс 100 градусов Цельсия
Кратковременный нагрев — до плюс 150 градусов Цельсия
Климатическое исполнение — В или УХЛ2
Вибрационная устойчивость — 1–1000 Гц при ускорении до 490 метров на секунду в квадрате
Ударная прочность: однократные удары — до 5000 метров на секунду в квадрате, многократные — до 1000 метров на секунду в квадрате
Линейные нагрузки — до 2000 метров на секунду в квадрате
Ресурс — не менее 500 сочленений
Наработка — не менее 5000 часов

Применение и совместимость

Разъём ориентирован на использование в аппаратуре, работающей в жёстких условиях: при значительных перепадах температур, вибрациях и механических ударах. Негерметичное исполнение предполагает установку внутри корпусов приборов или в местах, защищённых от прямого воздействия влаги и пыли. Экранирование патрубка позволяет прокладывать кабельные линии вблизи источников электромагнитных помех без потери качества сигнала.

Габаритные размеры изделия составляют примерно 30 на 30 на 48 мм, масса — около 27 г. Компактные размеры и небольшая масса позволяют использовать разъём в устройствах с высокой плотностью монтажа. Извлекаемые контакты дают возможность замены отдельных цепей без демонтажа всего соединителя. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и устойчивость к окислению при длительной эксплуатации.

Изделие рассчитано на многократное сочленение с ответной частью того же типоразмера. При выборе ответного соединителя необходимо учитывать одношпоночную поляризацию и резьбовой способ фиксации, соответствующие типоразмеру 2РМ22.
