Назначение и область применения

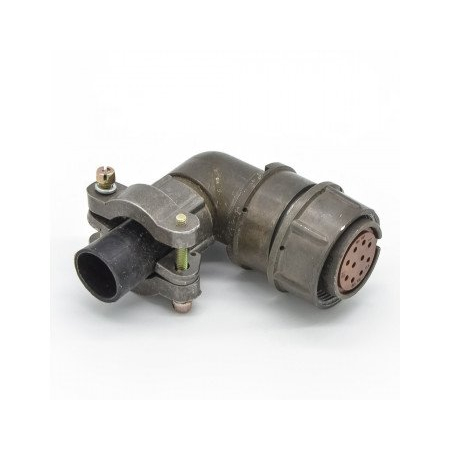

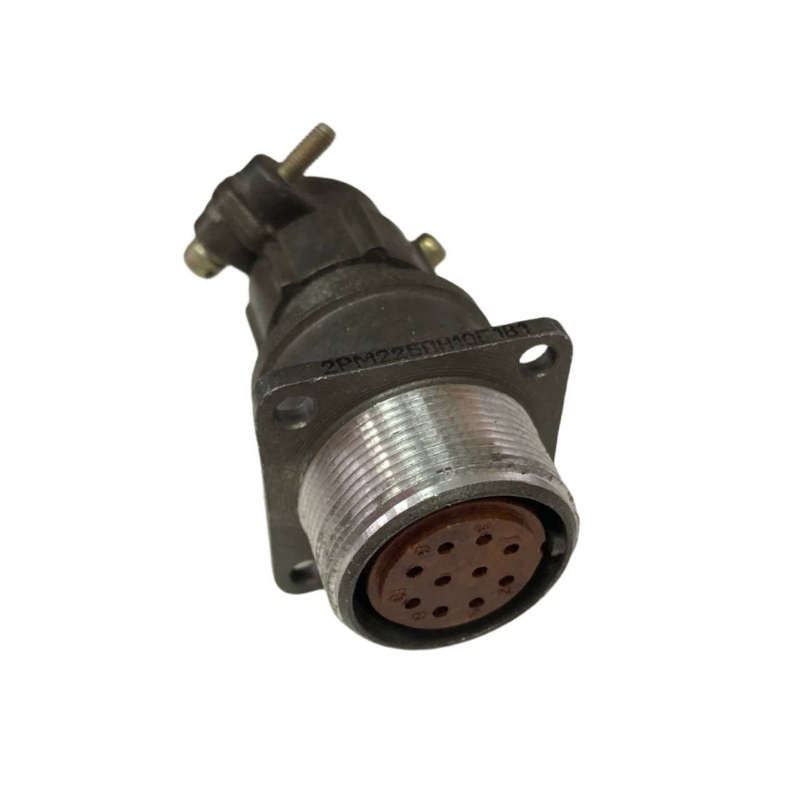

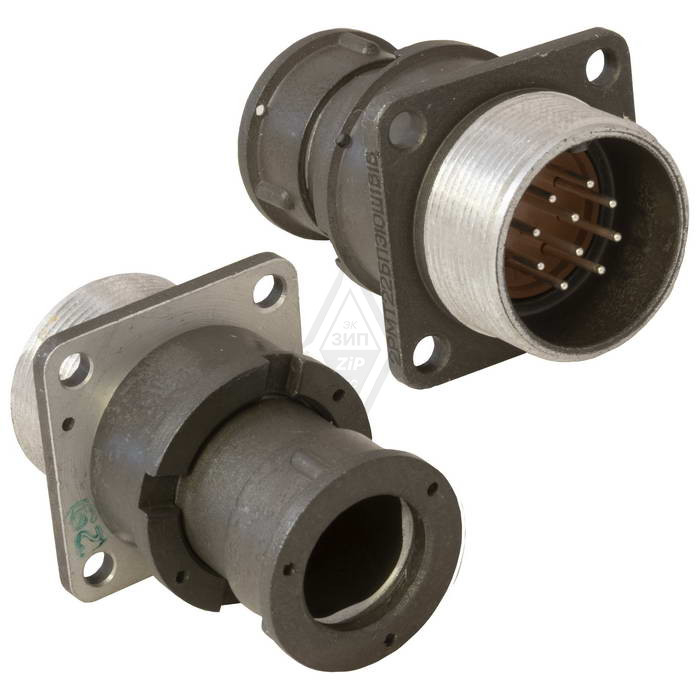

2РМ22БПЭ10Ш1В1 — электрический низкочастотный цилиндрический негерметичный разъём (вилка) из серии 2РМ. Он предназначен для соединения в радиоэлектронной и радиотехнической аппаратуре. Артикул товара — 297. Изделие относится к категории 2РМ22. Производитель в предоставленных данных не указан.

Разъём применяется в составе аппаратуры общего назначения, где требуется коммутация электрических цепей с нормированными параметрами. Благодаря экранированному исполнению и блочному приборному типу корпуса он может использоваться в устройствах, работающих в жёстких условиях эксплуатации. Негерметичное исполнение означает, что изделие не рассчитано на работу под водой или в средах, требующих полной герметизации.

Расшифровка условного обозначения

Обозначение 2РМ22БПЭ10Ш1В1 построено по схеме серии 2РМ. Его элементы указывают на конструктивные и электрические особенности:

• 2РМ — тип соединителя;
• 22 — условный размер корпуса, диаметр посадочного отверстия 22 мм;
• Б — блочный приборный тип корпуса;
• П — прямой патрубок;
• Э — экранированное исполнение;
• 10 — количество контактов 10, диаметр каждого контакта 1 мм;
• Ш — шаг контактов;
• 1 — цилиндрический вид контакта;
• В — покрытие контактов серебром;
• 1 — исполнение.

Такая расшифровка помогает правильно оценить конструкцию разъёма и его совместимость с существующей аппаратурой. В обозначении заложены тип корпуса, способ монтажа, экранирование и покрытие контактов.

Технические характеристики

Разъём выдерживает максимальное рабочее напряжение до 560 В. Токовая нагрузка составляет до 7 А на контакт, а суммарно — до 58 А. Сопротивление изоляции — не менее 1000 МОм. Электрическая прочность — 1850 В.

Метод монтажа — обжимка. Контакты извлекаемые, что облегчает обслуживание и замену при необходимости. Сочленение резьбовое, что обеспечивает надёжную фиксацию ответных частей.

Условия эксплуатации

Изделие работает при температурах от -60 до +100 °C, с возможностью смены до +150 °C. Наработка составляет не менее 5000 часов, срок сохраняемости — 25 лет.

Разъём выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с², удары до 1000 м/с², акустический шум до 170 дБ и пониженное давление до 133 Па. Эти параметры подтверждают возможность применения в жёстких условиях, характерных для радиоэлектронной и радиотехнической аппаратуры.

Габариты, масса и материалы

Габариты разъёма примерно составляют 30 на 30 на 48 мм. Масса патрубка — не более 13,5 г. Корпус выполнен из карболита. Материал и конструкция подходят для эксплуатации в аппаратуре общего назначения.

При монтаже следует учитывать негерметичность разъёма и резьбовое сочленение. Изделие не предназначено для применения в качестве герметичного ввода или для работы в условиях, требующих полной изоляции от внешней среды.
