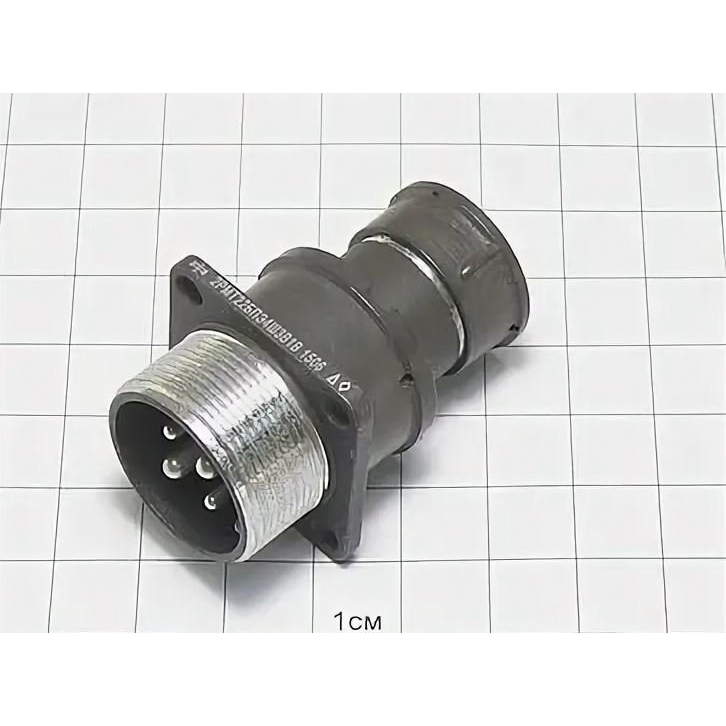

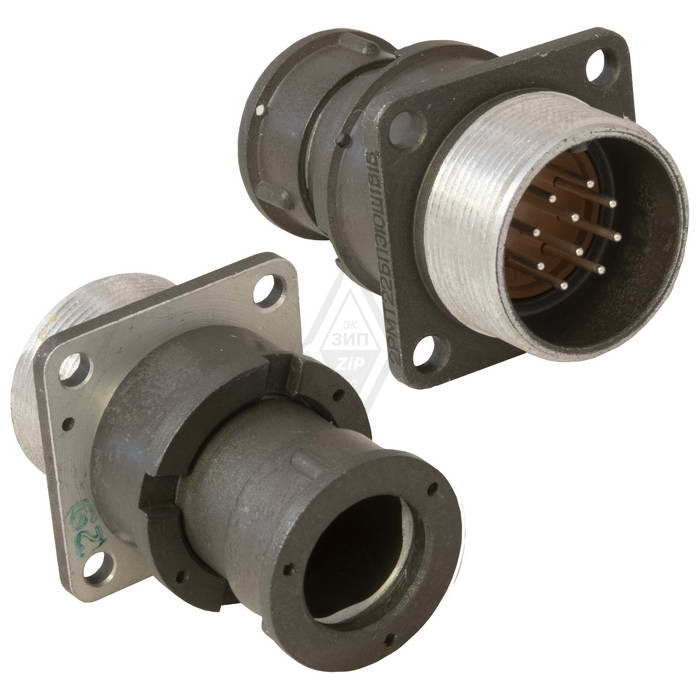

2РМ22БПЭ — это цилиндрический низкочастотный соединитель (разъём) из серии 2РМ, предназначенный для подключения электрических цепей постоянного и переменного тока в различных радиоэлектронных и промышленных устройствах. Такие разъёмы обычно применяются внутри приборов и блоков, а не на внешних силовых линиях, то есть рассчитаны на информационные и слаботочные сигналы.

Основные характеристики

• Назначение: работа в цепях постоянного и переменного тока частотой до примерно 3 МГц, для внутреннего объёмного монтажа.

• Токовая нагрузка: в типовых модификациях ток на одиночный контакт порядка 7–18 А (в зависимости от диаметра контакта и конкретного варианта исполнения), суммарный ток по корпусу — до нескольких десятков ампер.

• Напряжение: максимальное рабочее напряжение порядка 500–560 В, при этом испытательное напряжение изоляции в нормальных условиях может достигать около 1800–2000 В.

Электрические параметры

• Сопротивление контактов обычно не более нескольких миллиом, что обеспечивает низкие потери и нагрев.​

• Сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм, ёмкость между соседними контактами единицы пикофарад.

• Разъёмы рассчитаны на многократные сочленения–расчленения (порядка 500 циклов) и имеют длительный срок сохраняемости и наработки.​

Механическая и климатическая устойчивость

• Корпус выполнен в виде цилиндрического негерметичного соединителя с навинчивающейся гайкой, тип исполнения — УХЛ2.1 (умеренный и холодный климат).

• Диапазон рабочих температур обычно от минус 60 °С до плюс 100–180 °С (в зависимости от конкретного варианта), допускается высокая относительная влажность до 95–98% при +25 °С.

• Разъём устойчив к вибрациям, одиночным и многократным ударам, а также к линейным и перепадам давления (вплоть до вакуума порядка 10⁻¹² мм рт. ст.).
