Назначение и область применения

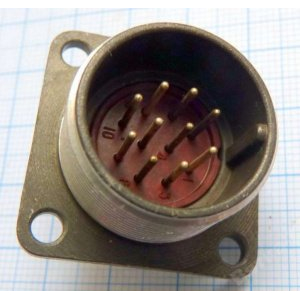

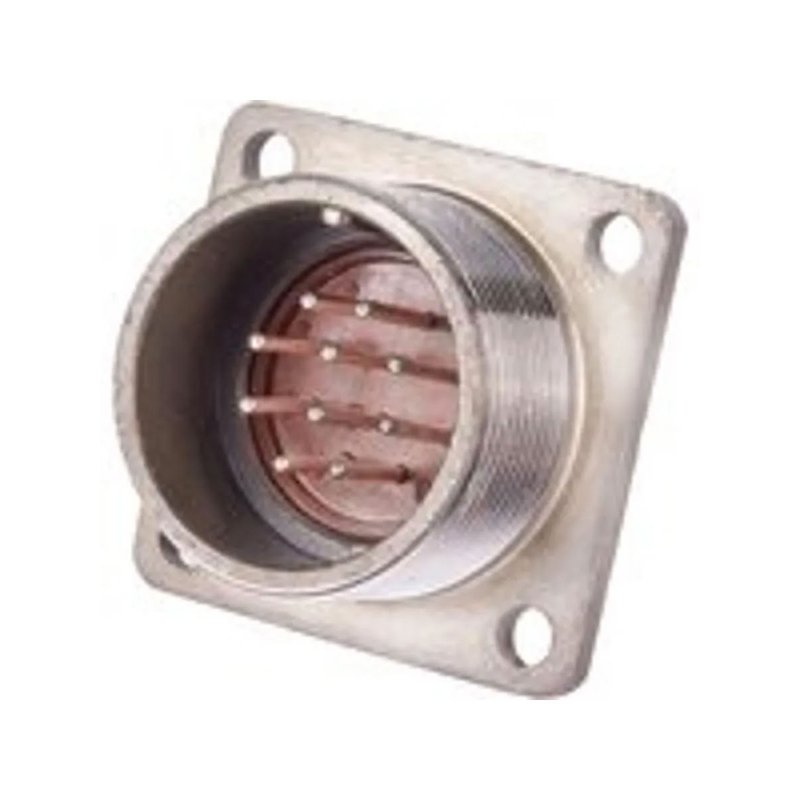

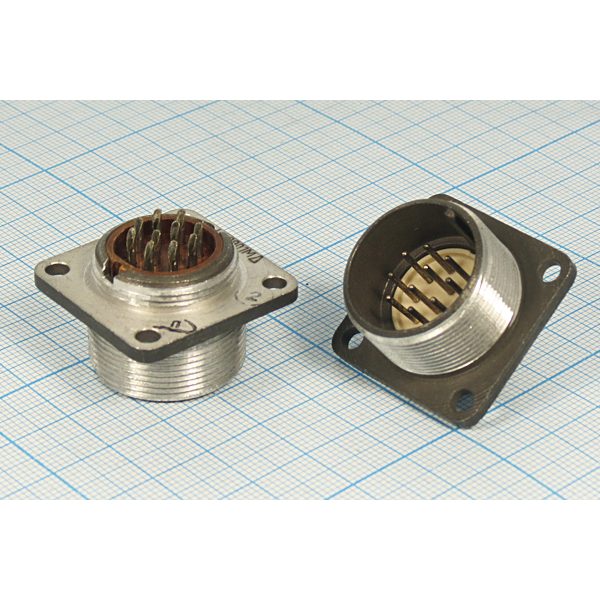

2РМ22ББ10Ш1В1 — кабельная вилка производства компании «Элекон», входящая в серию низкочастотных цилиндрических негерметичных соединителей всеклиматического исполнения. Изделие предназначено для надежного соединения в радиоэлектронной и радиотехнической аппаратуре. Оно применяется там, где требуется электрическое соединение с фиксацией ответной части и возможностью пайки проводников.

Соединитель относится к категории 2РМ22 и имеет артикул 275. Конструкция рассчитана на эксплуатацию в составе кабельных сборок и блоков, где важны стабильный контакт, стойкость к механическим воздействиям и работа в широком диапазоне температур. Благодаря всеклиматическому исполнению вилка может использоваться в различных условиях окружающей среды, предусмотренных для данной серии.

Конструкция и особенности

Вилка имеет условный размер 22, вид корпуса — кабельный без патрубка, обозначенный как ББ. Монтаж выполняется прямым способом. Соединение с ответной частью резьбовое, что обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение. Для подключения проводников предусмотрена пайка.

• Тип изделия: кабельная вилка серии 2РМ22.
• Производитель: компания «Элекон».
• Условный размер: 22.
• Вид корпуса: кабельный без патрубка, ББ.
• Монтаж: прямой.
• Способ присоединения: резьбовое соединение.
• Способ монтажа проводников: пайка.
• Исполнение: негерметичное, всеклиматическое.

Маркировка и исполнение

Контакты имеют диаметр 1,0 мм и покрытие серебром, что соответствует обозначению Ш1В1. Общее число контактов — 10. Маркировка 2РМ22ББ10Ш1В1 указывает на принадлежность к серии, вид корпуса, количество контактов и вариант покрытия.

Технические характеристики

Электрические и эксплуатационные параметры соединителя подтверждаются следующими значениями:

• Число контактов: 10.
• Диаметр контакта: 1,0 мм.
• Покрытие контактов: серебро, Ш1В1.
• Максимальное напряжение: до 560 В.
• Ток на контакт: 5–8 А.
• Сопротивление контакта: не более 5 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура: от -60 °C до +100 °C.
• Ресурс: до 500 циклов соединения и разъединения.
• Наработка: не менее 5000 часов.

Устойчивость к внешним воздействиям

Изделие рассчитано на эксплуатацию при вибрационных, ударных и линейных нагрузках. Заявленные параметры стойкости включают вибрацию с частотой до 1000 Гц при ускорении 490 м/с², удары с ускорением до 5000 м/с² и линейные нагрузки до 2000 м/с². Эти свойства важны для радиоэлектронной и радиотехнической аппаратуры, работающей в условиях воздействия вибрации, ударов и линейных нагрузок.

Диапазон рабочих температур от -60 °C до +100 °C позволяет использовать вилку в составе оборудования, которое подвергается воздействию как низких, так и повышенных температур. Серия относится к негерметичным соединителям, при этом исполнение указано как всеклиматическое.

Применение

2РМ22ББ10Ш1В1 применяется для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Вилка может использоваться в кабельных сборках, жгутах и блоках, где необходимо обеспечить надежный контакт десяти проводников с диаметром контактов 1,0 мм. Резьбовое соединение и прямой монтаж являются конструктивными особенностями изделия.

Благодаря всеклиматическому исполнению и стойкости к механическим нагрузкам соединитель подходит для оборудования, эксплуатируемого в различных климатических зонах. Применение пайки обеспечивает надежное электрическое соединение проводников с контактами. Ресурс до 500 циклов и наработка не менее 5000 часов определяют область использования изделия в составе аппаратуры, рассчитанной на длительную эксплуатацию.
