2РМ22Б4Ш3В1В: силовой четырёхконтактный цилиндрический разъём для надёжных соединений

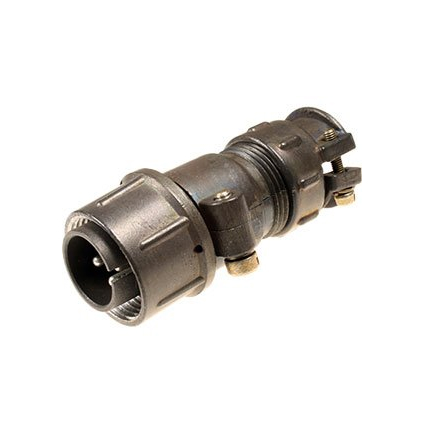

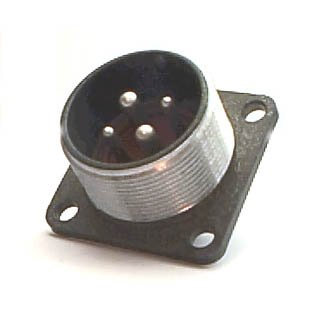

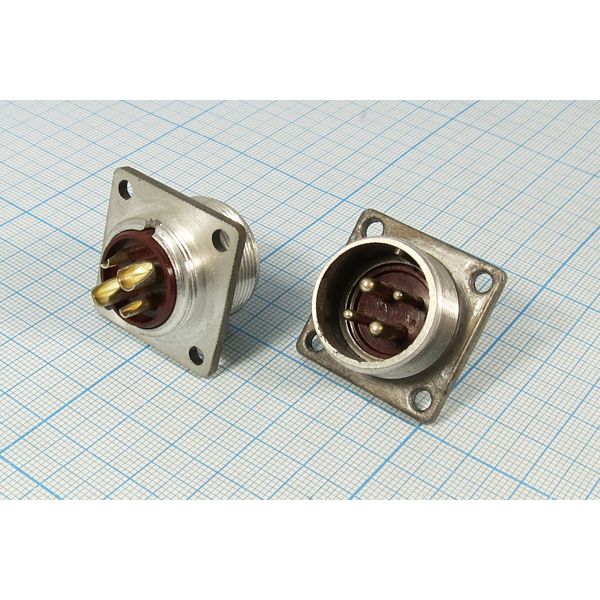

Разъём 2РМ22Б4Ш3В1В — приборная кабельная вилка из серии низкочастотных цилиндрических соединителей 2РМ. Исполнение рассчитано на создание разъёмных электрических соединений в аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и передача повышенного тока по компактному контактному узлу.

Конструкция с резьбовым сочленением обеспечивает фиксацию ответной части и помогает сохранять стабильный электрический контакт при вибрационных и эксплуатационных нагрузках. Серия 2РМ применяется в системах промышленной автоматики, приборостроении, энергетическом оборудовании, транспортной технике, источниках питания и специализированных электротехнических устройствах.

Расшифровка маркировки

Обозначение 2РМ22Б4Ш3В1В содержит основные сведения о конструктивном исполнении:

Для сочетания контактов «3» предусмотрены два контакта диаметром 2 мм и два контакта диаметром 3 мм. Такое распределение удобно для цепей, где одновременно требуется передать питание различной мощности либо развести силовые и вспомогательные проводники в пределах одного разъёма.

Электрические возможности

Соединитель 2РМ22Б4Ш3В1В предназначен для низкочастотных цепей переменного и постоянного тока. Номинально допустимое рабочее напряжение для аналогичных исполнений серии составляет до 560 В. Контакты диаметром 2 мм рассчитаны на ток до 18 А каждый, а контакты диаметром 3 мм — до 32 А каждый; суммарная допустимая токовая нагрузка на соединитель может достигать 80 А при соблюдении условий монтажа, температурного режима и требований конструкторской документации.

Контактные элементы имеют серебряное покрытие. Оно уменьшает переходное сопротивление и способствует стабильности соединения при многократном сочленении. Для соединителей данного типа нормируется высокое сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях, а также ресурс не менее 500 циклов сочленения и расчленения.

Конструкция и монтаж

Вилка 2РМ22Б4Ш3В1В относится к приборному исполнению и монтируется на корпус или панель оборудования. Ответной частью обычно служит кабельная розетка соответствующего типоразмера, контактной схемы и исполнения. До подбора пары необходимо сверить:

• условный размер корпуса — 22;

• количество контактов — 4;

• сочетание контактов — 3;

• взаимное расположение и нумерацию контактов;

• пол соединителя: вилка со штырями должна соединяться с соответствующей розеткой;

• тип покрытия контактов;

• климатическое и конструктивное исполнение;

• способ монтажа и допустимое сечение подключаемых проводников.

Для контактов диаметром 2 мм обычно допускается подключение проводника сечением до 1,5 мм², а для контактов диаметром 3 мм — до 6 мм². Монтаж выполняют навесным способом с пайкой выводов, при этом важно исключить перегрев изолятора, натяжение жил и механическую нагрузку на места присоединения.

Области применения

Разъём 2РМ22Б4Ш3В1В востребован там, где требуется быстроразъёмное силовое подключение с высокой надёжностью фиксации. Типичные задачи:

• подключение электропитания к приборам, блокам и шкафам управления;

• коммутация силовых и вспомогательных цепей в одном разъёмном интерфейсе;

• соединение кабельных жгутов в промышленном оборудовании;

• применение в измерительной, испытательной и специализированной аппаратуре;

• использование в оборудовании, работающем в условиях вибрации, перепадов температуры и механических нагрузок.

Перед установкой следует сверить изделие с документацией на конкретную аппаратуру: допустимый ток определяется не только диаметром контактов, но и сечением кабеля, способом прокладки, температурой окружающей среды, количеством одновременно нагруженных цепей и качеством монтажа. Базовые параметры серии 2РМ включают рабочее напряжение до 560–700 В, сопротивление изоляции не менее 5000 МОм и ресурс не менее 500 циклов сочленения; окончательно ориентироваться необходимо на паспорт и ТУ конкретного исполнения.
