Назначение и область применения

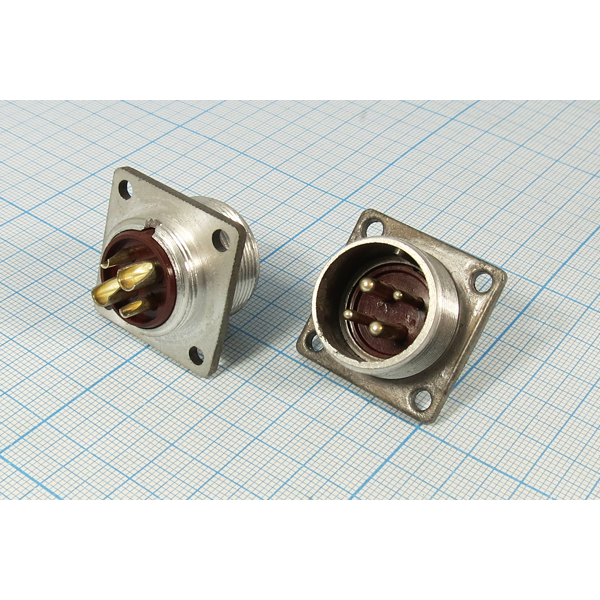

2РМ22Б4Ш3В1Б — низкочастотный цилиндрический разъём серии 2РМ. Это блочная приборная вилка на четыре контакта, предназначенная для внутреннего монтажа в аппаратуре. Разъём обеспечивает съёмное соединение проводников через четыре штыревых контакта и применяется в низкочастотных электрических цепях постоянного, переменного и импульсного тока.

Серия 2РМ относится к цилиндрическим негерметичным разъёмам для внутреннего применения. Конструкция рассчитана на установку в составе приборов, блоков и других устройств, где требуется разъёмное соединение с резьбовой фиксацией. Блочное исполнение позволяет закреплять вилку на панели или шасси.

Расшифровка обозначения

• 2РМ — серия разъёмов.
• 22 — посадочный диаметр корпуса 22 мм.
• Б — блочный, или приборный, тип корпуса для установки на панель или шасси.
• 4 — количество контактов: четыре.
• Ш — вилка, то есть штыревой соединитель.
• 3 — номер схемы расположения контактов, вариант разводки.
• В1 — исполнение по климату и теплостойкости: всеклиматическое, теплостойкость до 100 °C.
• Последняя Б — уточнение варианта конструкции, материала или исполнения; в ряде каталогов указывается как карболитовый корпус.

Электрические характеристики

• Рабочее напряжение: до 560 В.
• Количество контактов: четыре.
• Диаметры контактов: 2 мм и 3 мм. Исполнение комбинированное: два контакта диаметром 2 мм и два контакта диаметром 3 мм.
• Максимальный ток на контакт: до 18 А для контактов диаметром 2 мм и до 32 А для контактов диаметром 3 мм.
• Сопротивление контакта: не более 0,0016 Ом для контактов диаметром 2 мм и не более 0,0008 Ом для контактов диаметром 3 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Конструкция и материалы

Соединитель выполнен цилиндрическим, негерметичным, с резьбовой фиксацией. Это приборная блочная вилка без патрубка, предназначенная для внутреннего монтажа. Корпус изготовлен из алюминиевого сплава АЛ-11. Изолятор выполнен из прессматериала АГ-4. Контакты изготовлены из латуни ЛС59-1 с серебряным покрытием.

Монтаж — навесной, или объёмный, пайкой к выводам. Такое исполнение применяется при сборке аппаратуры, где требуется надёжное разъёмное соединение с возможностью пайки проводников к контактам вилки.

Условия эксплуатации и механическая стойкость

• Диапазон рабочей температуры: от минус 60 °C до плюс 100 °C. С учётом перегрева контактов допускается кратковременное воздействие до плюс 180 °C.
• Синусоидальная вибрация: частоты от 1 до 5000 Гц, ускорение до 490 м/с².
• Ударная нагрузка: одиночный удар до 5000 м/с², многократный удар до 1000 м/с².
• Линейное ускорение: до 2000 м/с².
• Рабочее пониженное давление: до 133,32 умноженного на 10 в минус двенадцатой степени Па.
• Минимальная наработка: не менее 1000 ч.
• Количество сочленений и расчленений: около 500 циклов.
• Срок сохраняемости: ориентировочно от 15 до 25 лет в зависимости от источника.

Применение

Разъём 2РМ22Б4Ш3В1Б применяется в низкочастотных электрических цепях постоянного, переменного и импульсного тока. Он предназначен для внутреннего монтажа в приборах и блоках, где необходимо съёмное соединение четырёх проводников. Блочное исполнение и резьбовая фиксация делают его пригодным для установки на панели и шасси, а всеклиматическое исполнение и расширенный температурный диапазон позволяют использовать его в аппаратуре, работающей в различных климатических условиях.

Благодаря комбинированным контактам диаметром 2 мм и 3 мм разъём подходит для цепей с разными токами в пределах указанных значений. Материалы контактов и покрытие обеспечивают стабильное электрическое соединение, а конструкция рассчитана на многократное сочленение и расчленение.
