2РМ22Б4Ш3В1

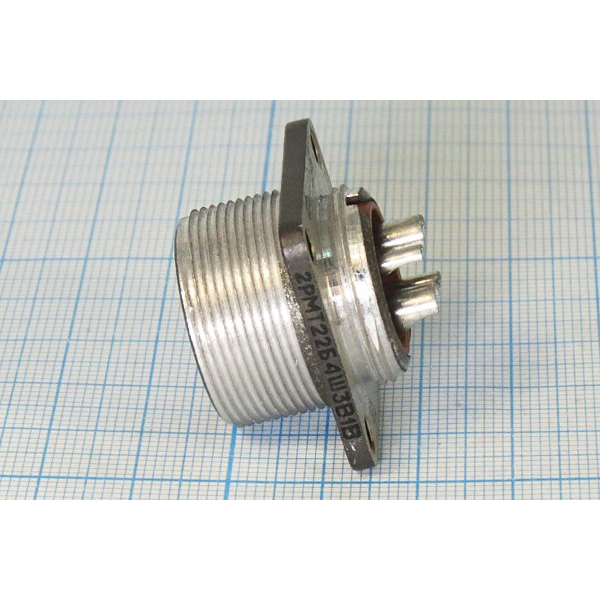

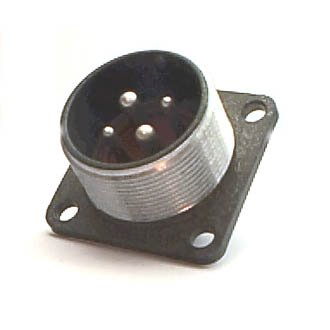

2РМ22Б4Ш3В1 представляет собой приборную вилку из серии 2РМ — негерметичный цилиндрический низкочастотный соединитель для электрических цепей постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Это 4-контактная вилка с посадочным диаметром 22 мм, где два контакта имеют диаметр 2 мм (ток до 18 А), а два — 3 мм (ток до 32 А). Рабочее напряжение достигает 560 В (максимум до 700 В), сопротивление изоляции — не менее 5000 МОм, емкость между контактами — не более 6 пФ.

Условия эксплуатации

Соединитель выдерживает температуру от -60°C до +100°C (с учетом перегрева контактов — до +180°C), синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с², удары до 5000 м/с² и линейное ускорение 2000 м/с². Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Изделие предназначено для надежного соединения в промышленных и приборных системах, с резьбовой фиксацией и теплостойкостью 100°C (индекс "1").
