2РМ22Б4Ш3В1: приборная вилка для надежных соединений в электрооборудовании

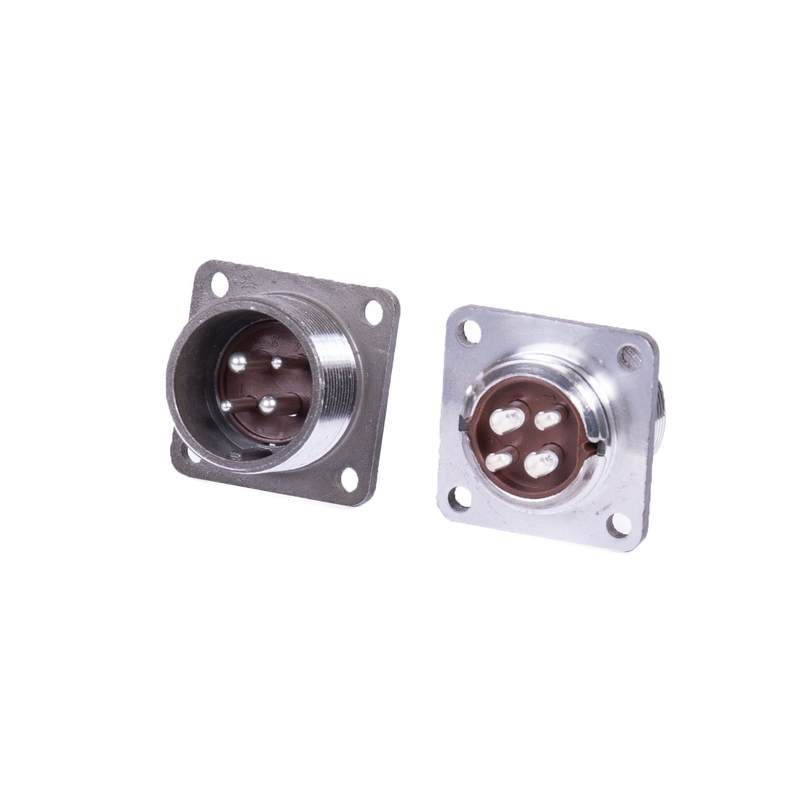

Разъем 2РМ22Б4Ш3В1 применяется для создания разъемных электрических соединений в радиоэлектронной аппаратуре, приборных системах и промышленном оборудовании. Это блочная приборная вилка серии 2РМ с резьбовым сочленением, рассчитанная на объемный монтаж и эксплуатацию в цепях постоянного и переменного тока.

Что означает маркировка

Условное обозначение 2РМ22Б4Ш3В1 указывает на конструктивное исполнение разъема:

• 2РМ — серия цилиндрических низкочастотных соединителей

• 22 — условный размер корпуса

• Б — блочное, или приборное, исполнение корпуса

• 4 — четыре электрических контакта

• Ш — штыревая часть, то есть вилка

• 3 — вариант сочетания контактов

• В — серебряное покрытие контактных поверхностей

• 1 — исполнение с теплостойкостью до 100 °C.

Такая расшифровка важна при подборе ответной части соединителя и при замене компонентов в составе уже работающего оборудования.

Основные характеристики

Разъем 2РМ22Б4Ш3В1 относится к негерметичным цилиндрическим соединителям. Он оснащен четырьмя контактами, имеет резьбовую фиксацию в сочлененном состоянии и одношпоночную поляризацию корпуса, которая помогает исключить неправильное подключение.

Ключевые параметры исполнения:

Указанные характеристики относятся к конкретному исполнению и должны сверяться с технической документацией для условий конкретного проекта.

Где используется разъем

Приборная вилка 2РМ22Б4Ш3В1 подходит для стационарной установки на панели, корпусе или блоке оборудования. Контакты рассчитаны на присоединение проводников методом пайки, а резьбовое соединение обеспечивает устойчивую механическую фиксацию пары «вилка–розетка».

Типовые направления применения:

• Блоки промышленной автоматики и управления

• Измерительные приборы и испытательные комплексы

• Радиоэлектронная аппаратура общего и специального назначения

• Системы питания, сигнализации и передачи управляющих команд

• Оборудование, работающее в условиях вибраций и механических воздействий

Например, в приборном шкафу 2РМ22Б4Ш3В1 может служить панельным интерфейсом для подключения внешнего кабеля к внутреннему модулю питания или управления. Четыре контакта позволяют передавать питание, управляющий сигнал и общую линию через единое фиксируемое соединение.

Особенности конструкции

Соединители серии 2РМ используют резьбовое сочленение. В отличие от разъемов с простой вставной фиксацией, этот принцип помогает удерживать контактную пару при вибрациях, ударах и случайных тяговых нагрузках на кабель. Одношпоночная поляризация задает единственное корректное положение при подключении.

Серебряное покрытие контактов способствует снижению переходного сопротивления и поддержанию стабильного электрического контакта. Для 2РМ22Б4Ш3В1 также указываются контакты диаметром 2 и 3 мм, что позволяет использовать разъем для цепей с различной токовой нагрузкой.

На что обратить внимание

Перед применением 2РМ22Б4Ш3В1 следует проверить:

• Совместимость с ответной розеткой по серии, типоразмеру, расположению и сочетанию контактов

• Соответствие напряжения, тока и сечения подключаемого провода параметрам разъема

• Необходимость именно блочного приборного исполнения, а не кабельного варианта

• Требования к герметичности: данная модификация относится к негерметичным соединителям

• Условия эксплуатации, включая температуру, влажность, вибрацию и механические нагрузки

2РМ22Б4Ш3В1 — функциональное решение для надежного подключения электрических цепей в аппаратуре, где особенно важны прочная фиксация, понятная поляризация и возможность многократного соединения кабельной линии с приборным блоком.
