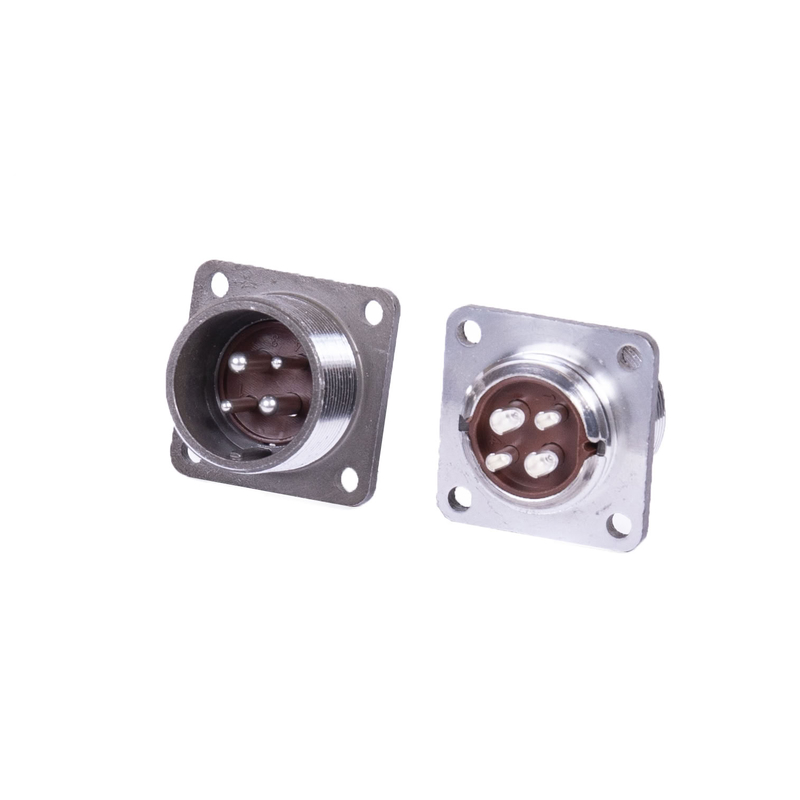

2РМ22Б4Ш3А1ВБ — это приборная блочная вилка из серии низкочастотных цилиндрических разъёмов 2РМ, предназначенная для соединения электрических цепей переменного и постоянного тока при объёмном монтаже. Она негерметичная, соответствует климатическому исполнению УХЛ и всеклиматическому варианту (В), с золотым покрытием контактов (А).

Основные характеристики

Разъём имеет 4 контакта с комбинацией диаметров 2 мм и 3 мм, максимальное рабочее напряжение до 560 В. Токовая нагрузка: 18 А на контакт 2 мм, 32 А на контакт 3 мм, общая до 80 А. Сопротивление контактов — не более 1,6 мОм (2 мм) и 0,8 мОм (3 мм), сопротивление изоляции — не менее 5000 МОм.

Надёжность и условия эксплуатации

Рабочий диапазон температур — от -60°C до +100°C (с учётом теплостойкости +100°C по индексу 1), наработка не менее 5000 часов, срок сохраняемости — до 25 лет. Выдерживает вибрацию 1–5000 Гц с ускорением до 490 м/с², удары до 5000 м/с² (одиночный) и 1000 м/с² (многократный), а также пониженное давление до 10⁻¹² мм рт. ст. Количество сочленений-расчленений — до 500.

Расшифровка обозначения

• 2РМ — тип разъёма (негерметичный, низкочастотный).

• 22 — условный диаметр посадочного отверстия (22 мм).

• Б — блочный (приборный) корпус без левой резьбы.

• 4 — число контактов.

• Ш — вилка.

• 3 — сочетание контактов (2 шт. Ø2 мм + 2 шт. Ø3 мм).

• А — золотое покрытие.

• 1 — теплостойкость +100°C.

• В — всеклиматическое исполнение.

• Б — дополнительная модификация корпуса.
