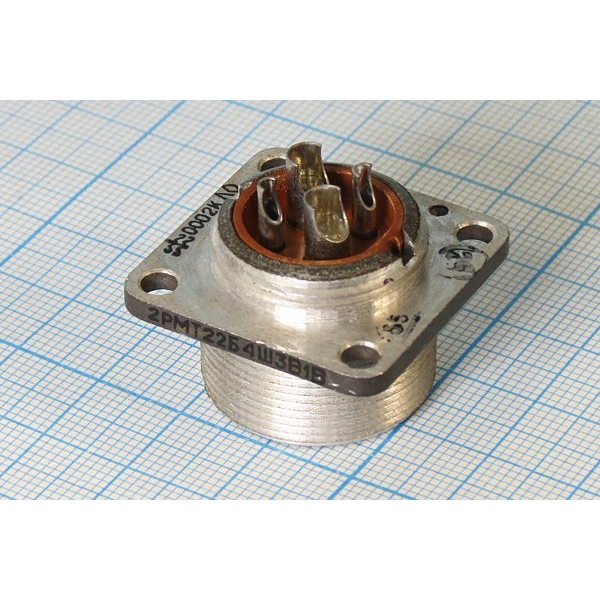

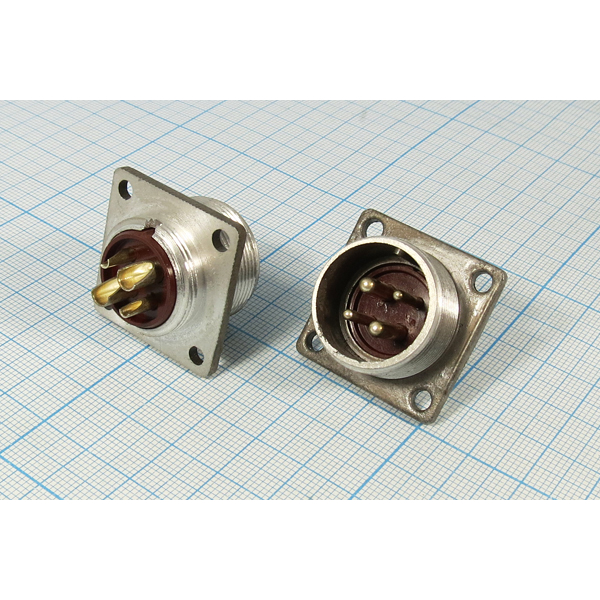

2РМ22Б4Ш3А1 — это вилка блочная (приборная) цилиндрического низкочастотного электрического соединителя серии 2РМ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Она негерметичная, с резьбовым соединением и одношпоночной поляризацией корпусов, подходит для внутреннего объемного монтажа в оборудовании.

Технические характеристики

Соединитель выдерживает рабочее напряжение до 560 В и токовую нагрузку: 18 А на контакт диаметром 2 мм, 32 А на контакт 3 мм, суммарно до 80 А. Сопротивление контактов — не более 1,6 мОм (для 2 мм) и 0,8 мОм (для 3 мм), сопротивление изоляции — не менее 5000 МОм, электрическая прочность — 1850 В.

Надежность и условия эксплуатации

Рабочая температура от -60 до +100 °C (теплостойкость +100 °С), наработка не менее 1000 часов, число сочленений-расчленений — 500. Выдерживает вибрацию (1–5000 Гц, до 490 м/с²), акустический шум до 170 дБ, удары до 5000 м/с² и линейное ускорение 2000 м/с². Срок сохраняемости — 15 лет.

Расшифровка обозначения

2РМ — тип соединителя; 22 — условный размер корпусов; Б — блочный (приборный) корпус без левой резьбы; 4Ш3 — 4 контакта диаметром 2 мм и 3 диаметром 3 мм (всего 7 контактов); А — золотое покрытие контактов; 1 — теплостойкость +100 °C.
