Назначение и область применения

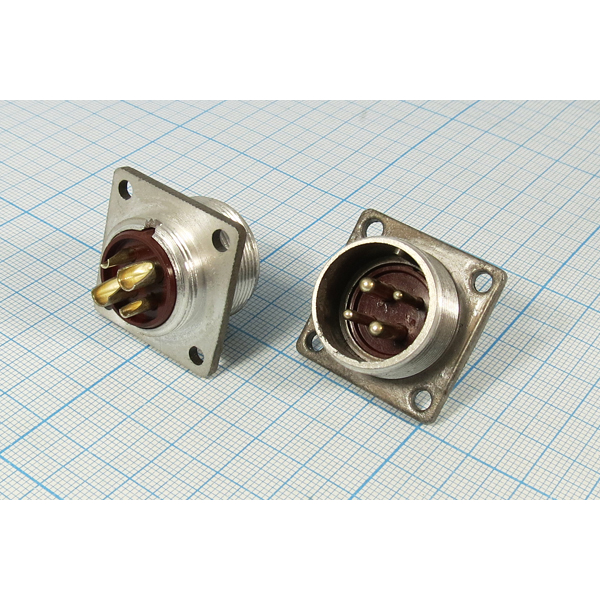

Вилка приборная 2РМ22Б4Ш3А1 «5» (артикул 266) относится к категории 2РМ22 и предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для внутреннего объемного монтажа, то есть для соединения проводников и кабелей внутри блоков, приборов и устройств, где требуется компактное и надежное электрическое сочленение. Резьбовое сочленение с одношпоночной поляризацией корпуса обеспечивает механическую фиксацию и предотвращает неправильное подключение. Поляризация исключает возможность сочленения с ответной частью в неверном положении, что важно для многоконтактных соединений.

Расшифровка условного обозначения

Обозначение 2РМ22Б4Ш3А1 построено по стандартной схеме, где каждый символ указывает на определенные свойства соединителя. Ниже приведена расшифровка, подтвержденная техническими данными.

• 2РМ — тип соединителя.
• 22 — условный размер корпуса.
• Б — приборный тип корпуса.
• 4 — количество контактов.
• Ш — вилка (в отличие от розетки).
• 3 — сочетание контактов (диаметры 2 мм и 3 мм).
• А — золотое покрытие контактов.
• 1 — теплостойкость до +100° С.

Суффикс «5» в названии товара соответствует приемке «5», что является дополнительной характеристикой, указанной для данной позиции. Приемка «5» подтверждает, что изделие прошло соответствующий контроль качества.

Технические характеристики

Электрические параметры

Электрические характеристики определяют допустимые токовые и частотные режимы работы соединителя. Токовая нагрузка на одиночный контакт диаметром 2 мм составляет 18 А, на контакт диаметром 3 мм — 32 А. Максимальная суммарная токовая нагрузка на соединитель — 80 А. Максимальное рабочее напряжение — 560 В. Частота переменного тока — до 3 МГц. Эти параметры позволяют использовать вилку в цепях как постоянного, так и переменного тока с указанными ограничениями.

Механические и изоляционные параметры

Сопротивление контактов диаметром 2 мм — не более 1,6 мОм, диаметром 3 мм — не более 0,8 мОм. Емкость между контактами — не более 6 пФ. Сопротивление изоляции — не менее 5000 МОм. Такие значения обеспечивают стабильную передачу сигнала и минимизацию потерь. Резьбовое сочленение с одношпоночной поляризацией корпуса гарантирует надежное механическое соединение и правильную ориентацию ответной части.

Условия эксплуатации

Рабочая температура — от -60° С до +100° С. Смена температур — от -60° С до +250° С. Минимальная наработка — 1000 часов. Максимальное количество сочленений-расчленений — 500 раз. Эти данные указывают на устойчивость соединителя к широкому диапазону температур и ограниченный ресурс по количеству циклов подключения. Вилка может эксплуатироваться в условиях, где температура кратковременно изменяется в указанных пределах.

Совместимость и применение

Вилка 2РМ22Б4Ш3А1 сочетается с розетками типа 2РМ22К4Г3А1, 2РМ22К4Г3В1 и другими подобными. Это позволяет использовать ее в составе соединительных пар для внутреннего монтажа. Применение охватывает приборы, блоки и устройства, где требуются электрические соединения с частотой до 3 МГц, токовой нагрузкой до 80 А суммарно и рабочим напряжением до 560 В. Благодаря четырем контактам с разными диаметрами (2 мм и 3 мм) соединитель подходит для цепей с различными токами. Золотое покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость. Одношпоночная поляризация корпуса упрощает правильную стыковку и исключает ошибки при монтаже. Вилка предназначена для внутреннего объемного монтажа, поэтому ее применяют в составе электротехнической и электронной аппаратуры, где необходима надежная и компактная коммутация.

Дополнительные сведения

Производитель товара не указан. Краткое описание из каталога отсутствует. Артикул — 266. Категория — 2РМ22. Название — 2РМ22Б4Ш3А1 «5». Приемка — «5». Все приведенные технические данные взяты из имеющегося описания и не дополнены предположениями. При подборе ответных частей следует ориентироваться на указанные типы розеток и аналогичные им соединители.
