2РМ22Б4Г3В1В: приборная розетка для надёжных электрических соединений

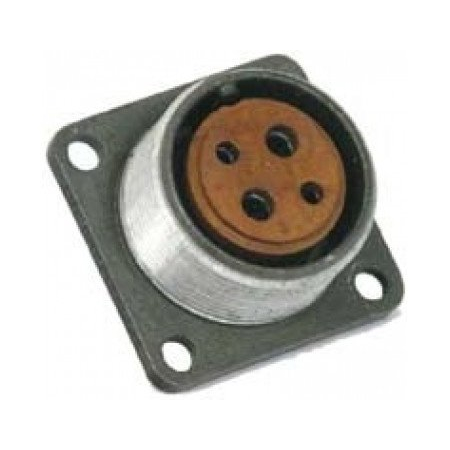

2РМ22Б4Г3В1В — цилиндрический низкочастотный электрический соединитель серии 2РМ, выполненный в виде приборной (блочной) розетки без патрубка. Разъём рассчитан на стационарную установку на панели, корпусе или другом элементе оборудования и применяется для формирования разъёмных силовых и сигнальных соединений в промышленной, измерительной и специальной аппаратуре.

Расшифровка обозначения

Маркировка 2РМ22Б4Г3В1В содержит ключевые сведения о конструкции соединителя:

Исполнение Г3 указывает на четыре контакта двух типоразмеров: два контакта диаметром 2 мм и два диаметром 3 мм. Такое сочетание удобно, когда в одном соединителе необходимо одновременно передавать цепи с различной токовой нагрузкой.

Конструктивные особенности 2РМ22Б4Г3В1В

Приборная розетка 2РМ22Б4Г3В1В предназначена для установки на панель. Фланцевое крепление с четырьмя монтажными отверстиями помогает обеспечить жёсткую фиксацию соединителя на корпусе оборудования. Размер резьбовой части — М24, что соответствует габариту корпуса 22-й серии.

Основные особенности изделия:

• Блочное исполнение для панельного монтажа

• Розеточная часть разъёмного соединения

• Четыре контакта в комбинированной схеме 2 мм и 3 мм

• Серебряное покрытие контактов для стабильного электрического контакта

• Цилиндрическая конструкция с поляризацией, исключающей неправильное сочленение

• Совместимость с ответной частью — вилкой соответствующего типоразмера и контактной схемы

Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и повышению стабильности соединения при многократном подключении. Для соединителей 2РМ с контактами диаметром 2 и 3 мм приводятся ориентировочные значения допустимой нагрузки до 18 А и 32 А на контакт соответственно; фактические параметры конкретного исполнения следует сверять с технической документацией на изделие.

Области применения

Разъём 2РМ22Б4Г3В1В используется там, где требуется надёжно и быстро соединять внешние кабельные линии с прибором, шкафом автоматики, распределительным устройством или специальным оборудованием. Типичные направления применения:

• Промышленная автоматика и системы управления

• Электрошкафы, стойки и приборные панели

• Контрольно-измерительная аппаратура

• Источники питания и силовые блоки

• Испытательные стенды

• Транспортное, энергетическое и специальное оборудование

• Системы, в которых необходимо раздельно передавать силовые и управляющие сигналы

Негерметичная конструкция типична для использования внутри корпусов, шкафов либо в условиях, где соединение защищено от прямого воздействия влаги, пыли и агрессивной среды. В сопряжении с ответной кабельной частью разъём образует обслуживаемый интерфейс: оборудование можно отключать, заменять или диагностировать без распайки всей кабельной линии.

Что важно проверить при подборе

Перед применением 2РМ22Б4Г3В1В рекомендуется сопоставить технические требования оборудования с параметрами разъёма:

• Соответствие ответной части: вилка должна совпадать по серии, размеру корпуса, числу контактов, схеме контактов и поляризации

• Назначение контактов: цепи с большей нагрузкой следует подключать к контактам большего диаметра

• Допустимые токи и напряжение для конкретной модификации

• Способ монтажа: данная версия предназначена для установки на блок или панель

• Условия эксплуатации: температура, вибрация, механические нагрузки и требования к защите от среды

• Тип присоединяемого кабеля и конструкция ответного кабельного разъёма

Серия 2РМ рассчитана на применение в цепях постоянного и переменного тока; для типовых соединителей семейства указываются рабочие напряжения до 560–700 В, сопротивление изоляции не менее 5000 МОм и ресурс порядка 500 циклов сочленения и расчленения. Однако итоговое решение следует принимать по паспорту именно той модификации и производителя, которая используется в проекте.

Итог

2РМ22Б4Г3В1В — это четырёхконтактная приборная розетка в корпусе условного размера 22, предназначенная для панельного монтажа. Комбинация контактов диаметром 2 и 3 мм, серебряное покрытие и цилиндрическая конструкция делают соединитель практичным решением для оборудования, где необходимы компактность, механическая фиксация и надёжное многоконтактное подключение.
